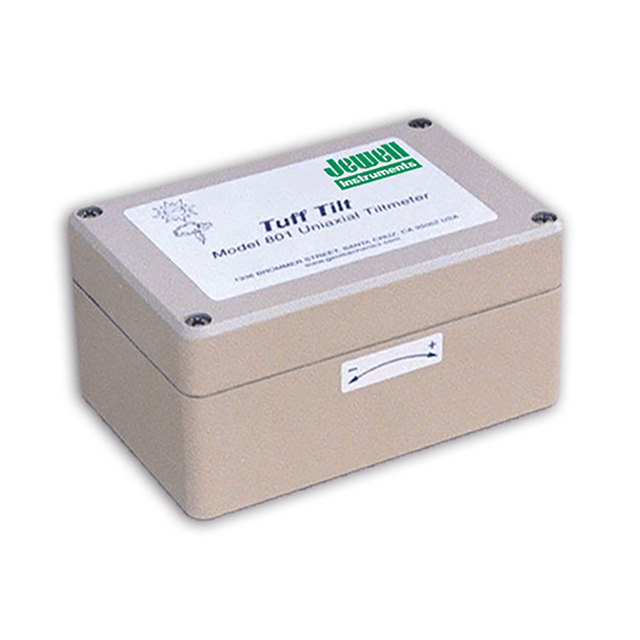

美國Jewell 801型堅固傾角儀系列

更新時間:2026-01-24

瀏覽量:270

品牌：美國Jewell
型號：801型
描述：801型“Tuff Tilt”傾角儀系列將高精度與耐用性集于一身，且價格經濟實惠。該系列采用以絕對重力為參考的電解傳感器，801系列傾角儀可提供測量精度，且?guī)缀醪淮嬖陂L期漂移問題。該系列儀器有多種配置...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 801型堅固傾角儀系列描述：

查看相關數據表和手冊

801型“Tuff Tilt”傾角儀系列將高精度與耐用性集于一身，且價格經濟實惠。該系列采用以絕對重力為參考的電解傳感器，801系列傾角儀可提供測量精度，且?guī)缀醪淮嬖陂L期漂移問題。該系列儀器有多種配置可供選擇，包括單軸（單軸向）或雙軸（雙軸向）配置，以及模擬輸出、數字輸出或4-20mA電流輸出等類型。

產品規格

A801: ±5V 輸出

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重復性（°）	<0.0002	0.001	0.02
非線性度	1%	2%	半量程：1% 全量程：2%
比例因子（°/伏）	0.1	0.6	10
時間常數	1.75秒（二階巴特沃斯低通濾波器）		0.15秒
Kz溫度系數（°/℃，典型值）	±0.0002
Ks溫度系數（%/℃，典型值）	0.02
輸出（直流電壓）	單端：±5 差分：±10
通道	傾斜度，溫度
輸出阻抗（歐姆）	270
溫度輸出	0.1°C/mV（典型值，單端；0°C = 0mV）
電源	8-18 伏直流電 @ 8毫安，最大紋波250毫伏，極性反接保護
環境條件	工作溫度：-25 至 +70°C 存儲溫度：-30 至 +100°C
密封等級	IP65
材料	壓鑄噴漆鋁
電纜	3米（10英尺）6芯 + 整體屏蔽，PVC護套，鍍錫端頭

C801: 4-20mA 輸出

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重復性（°）	<0.0002	0.001	0.02
非線性度	1%	2%	0.5%
比例因子（°/伏）	0.1	0.6	10
時間常數	0.15秒
Kz溫度系數（°/℃，典型值）	±0.0002		±0.002
Ks溫度系數（%/℃，典型值）	<0.04		<0.1
輸出	4-20毫安兩線電流環（每軸）
通道	傾斜度，溫度
輸出阻抗（歐姆）	270
溫度輸出¹	-50 至 150°C
電源	(0.02安培 × 電阻 + 10伏直流電) < 電源電壓 < 29伏直流電
環境條件	工作及存儲溫度：-40 至 +85°C。
密封等級	IP65
材料	壓鑄噴漆鋁
電纜	3米（10英尺）6芯 + 整體屏蔽，PVC護套，鍍錫端頭

D801: 數字輸出

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0001	0.002
重復性（°）	0.0003	0.0003	0.004
非線性度	1%	2%	0.5%
時間常數	0.15秒
Kz溫度系數（°/℃，典型值）	±0.0002		±0.004
輸出	RS-232，RS-422（RS-485全雙工）
輸出格式	NMEA XDR，天寶TCM，阿什泰克兼容，簡單格式（默認：X，Y，溫度，序列號）
通道	傾斜度，溫度
波特率	9600（默認），19200，28800，57600，115200， 230400
電源	7-28伏直流電 @ 30毫安，最大紋波250毫伏，極性反接保護
環境條件	工作及存儲溫度：-40 至 +85°C。
密封等級	IP65
材料	壓鑄噴漆鋁
電纜	3米（10英尺）6芯 + 整體屏蔽，PVC護套，鍍錫端頭
