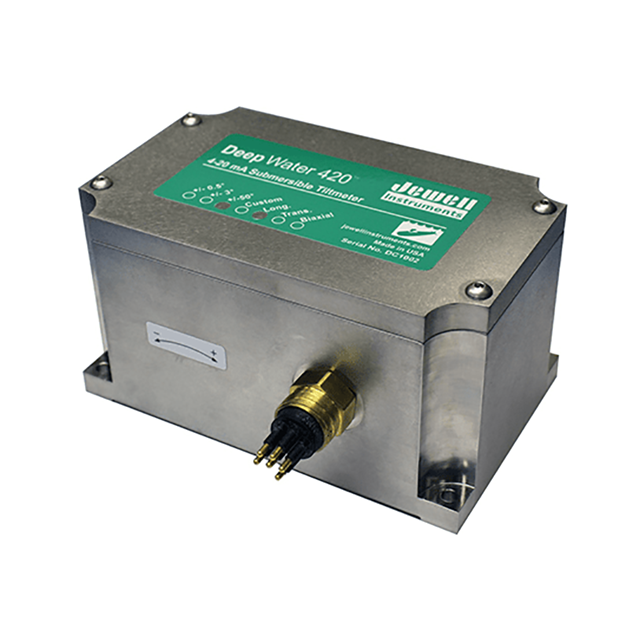

美國Jewell 802型深水潛入式測斜儀系列

更新時間:2026-01-24

瀏覽量:268

品牌：美國Jewell
型號：802型
描述：802型深水系列測斜儀是801型堅固型測斜儀系列中可完全潛入水下的產品。二者性能特點相同，但深水系列的外殼由一整塊316不銹鋼加工而成，并采用了高壓氯丁橡膠連接器。其耐壓等級為250巴（可下潛至250...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 802型深水潛入式測斜儀系列描述：

A802 數據表  C802 數據表  D802 數據表

802型深水系列測斜儀是801型堅固型測斜儀系列中可完全潛入水下的產品。二者性能特點相同，但深水系列的外殼由一整塊316不銹鋼加工而成，并采用了高壓氯丁橡膠連接器。其耐壓等級為250巴（可下潛至2500米深度）。也可特別訂購更高耐壓等級的版本。溫度額定值取決于氯丁橡膠連接器。使用其他類型的連接器可獲得更寬的溫度范圍。該系列測斜儀有多種配置可供選擇，包括單軸（單軸向）或雙軸（雙軸向）配置，以及模擬、數字或4-20mA電流輸出等類型。

產品規格

A802: ±5V

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重復性（°）	<0.0002	0.001	0.02
非線性度（%）	1	<2	半量程：1 全量程：2
比例因子（°/伏）	0.1	0.6	10
時間常數	1.75秒（二階巴特沃斯低通濾波器）		0.15秒
Kz溫度系數（°/℃）	±0.0002
Ks溫度系數（%/℃）	<0.02
輸出	±5伏直流電（單端） ±10伏直流電（差分）
通道	傾斜度，溫度
輸出阻抗（歐姆）	270
溫度輸出	典型值0.1°C/mV （單端；0°C = 0mV）
電源	8-18伏直流電 @ 8毫安，最大紋波250毫伏，極性反接保護
環境條件	-4至+60°C 工作溫度 -30至+100°C 存儲溫度 IP68
材料	316不銹鋼（也提供6AL-4V鈦合金）
電纜	6芯導體，兩種類型可選： 1) 氯丁橡膠，20AWG，無屏蔽 2) PVC護套，聚丙烯絕緣，24AWG，屏蔽。電纜需單獨訂購。

C802: 4-20mA

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重復性（°）	<0.0002	0.001	0.02
非線性度（%）	1	2	半量程：1 全量程：2
比例因子（°/毫安）	0.625	0.375	6.25
時間常數	0.15秒
Kz溫度系數（°/℃）	±0.0002		±0.002
Ks溫度系數（%/℃）	<0.04		<0.1
輸出	4-20毫安兩線電流環（每軸）
通道	傾斜度，溫度
輸出阻抗（歐姆）	270
溫度輸出	溫度通過2500歐姆熱敏電阻測量，范圍-50至150°C
電源	(0.02安培 × 電阻 + 10伏直流電) < 電源電壓 < 29伏直流電
環境條件	-4至+60°C 工作溫度 -40至+85°C 存儲溫度 IP68 可潛入200米（656.2英尺）
材料	316不銹鋼（也提供6AL-4V鈦合金）
電纜	6芯導體，氯丁橡膠，20AWG，無屏蔽

D802: 數字型

	高增益	標準型	廣角型
角度范圍（°）	±0.5	±5.0	±50
分辨率（°）	<0.0001	0.002	0.02
重復性（°）	0.0003	0.002	0.02
非線性度（%）	0.1	0.1	0.1
時間常數	0.15秒
Kz溫度系數（°/℃）	±0.001		±0.01
波特率	9600（默認），19200，28800，57600，115200，230400
輸出	RS-232，RS-485
輸出格式	NMEA XDR，天寶TCM，阿什泰克兼容，簡易格式（默認：X，Y，溫度，序列號）
通道	X軸傾斜度，Y軸傾斜度，溫度
電源	7-25伏直流電 @ 27毫安，最大峰峰值紋波250毫伏，極性反接保護
環境條件	-4至+60°C 工作溫度； -30至+100°C 存儲溫度。 3500 psi（約250巴）
材料	316不銹鋼
電纜	6芯氯丁橡膠，可水下連接
