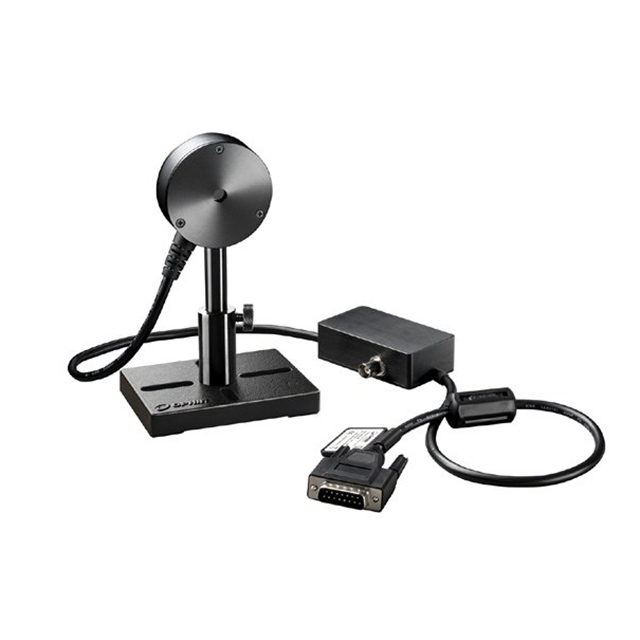

RM9-PD 7Z02953輻射計

更新時間:2025-03-13

瀏覽量:199

品牌：OPHIR
型號：RM9-PD-F
描述：RM9-PD 輻射計是一種經過校準的傳感器，用于測量飛瓦連續波或準連續波激光器和光源的功率。RM9-PD 使用光電二極管傳感器和 18Hz 斬波器（不包括在內，使用RMC1或其他斬波器）。傳感器的功率...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

RM9-PD 輻射計概述：

用戶手冊

RM9-PD 輻射計是一種經過校準的傳感器，用于測量飛瓦連續波或準連續波激光器和光源的功率。RM9-PD 使用光電二極管傳感器和 18Hz 斬波器（不包括在內，使用RMC1或其他斬波器）。傳感器的功率范圍從 300fW（飛瓦）到 300nW（納瓦）。它有一個 8mm 的孔徑，覆蓋從 0.2μm 到 1.1μm 的光譜范圍。

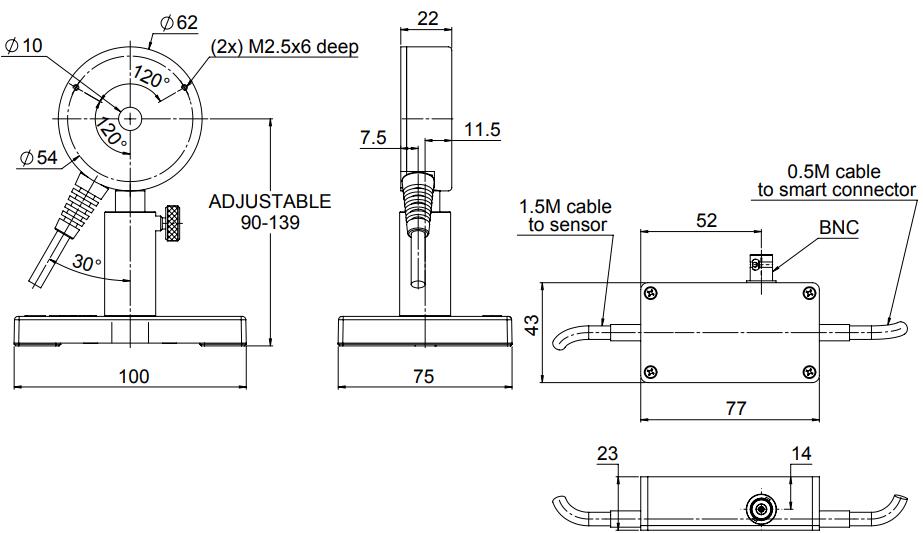

RM9-PD 產品圖紙：

主要參數：

吸收器類型	不帶斬波器的光電二極管
光圈	?10mm
光譜范圍	0.2-1.1μm
功率范圍	300fW-300nW
尺寸	?62 寬 x 22 深（毫米）
最大平均功率密度	5W/cm²
響應時間	3.6 秒
最大平均功率	300nW

問題歸納：

如何使用 RM9 輻射計更大限度地提高測量精度？

RM9 僅對以 18 Hz 斬波的信號敏感，因此將斬波器放置在盡可能靠近激光源的位置可以更大限度地減少雜散光進入斬波器并作為信號的一部分被讀取。噪聲規格基于 10 秒移動平均值。將功率計設置為測量值的平均值以獲得更佳的性能。

為什么斬波器有一個定義的方向？

典型的斬波器在兩面都有相同類型的表面：金屬、低輻射或黑色、高輻射。當阻擋激光束時，金屬表面會反射或散射大部分激光功率，這可能導致雜散反射到達傳感器。黑色表面解決了這個問題，但如果斬波器靠近 RM9 或 RM9-THz 傳感器，它們將從斬波器葉片接收熱信號，來自葉片的雜散反射和熱信號會影響測量精度，所以需要定義方向。
