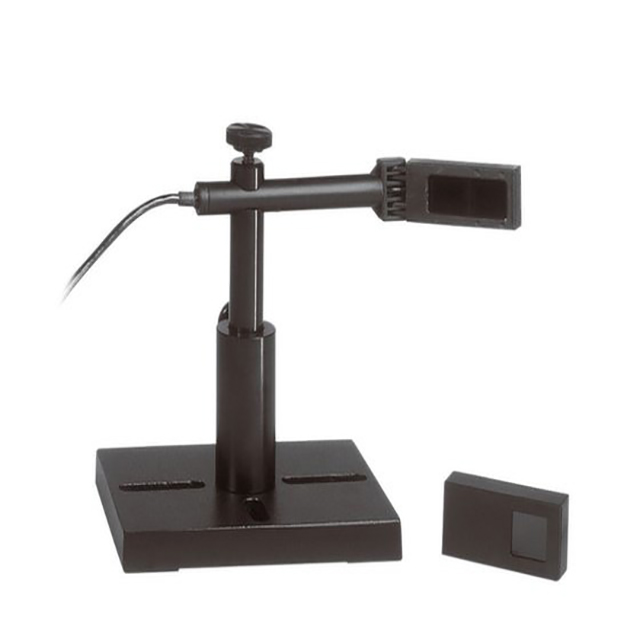

PD300 P/N 7Z02410 通用光電二極管激光測量傳感器

更新時間:2025-03-13

瀏覽量:177

品牌：OPHIR
型號：PD300
描述：PD300 是一款通用光電二極管激光測量傳感器，具有旋轉安裝和可拆卸濾光片，孔徑為 10x10mm。不帶濾光片時，其光譜范圍為350-1100nm，功率測量范圍為500pW-30mW。帶濾光片的光譜范...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PD300 通用光電二極管激光測量傳感器概述：

PD300 是一款通用光電二極管激光測量傳感器，具有旋轉安裝和可拆卸濾光片，孔徑為 10x10mm。不帶濾光片時，其光譜范圍為350-1100nm，功率測量范圍為500pW-30mW。帶濾光片的光譜范圍為 430nm - 1100nm，功率范圍為 2μW - 300mW。它具有 Ophir 獨有的自動背景扣除功能。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

PD300 產品圖紙：

主要參數：

光圈	10x10mm
光譜范圍	350-1100nm
功率范圍	500pW-300mW
尺寸	120 長 x 13 寬 x 21 深（毫米）
最大脈沖能量	30微焦
最大平均功率密度	10W/cm2
響應時間	0.2秒
最大平均功率	300毫瓦

問題歸納：

PD300 “背景減除” 有什么作用？

Ophir 的光電二極管 PD300 和 PD300-1W 傳感器提供自動背景扣除，因此測量對室內光線不敏感。通過“過濾掉”（即為低光測量移除外部過濾器），可以看到 2 個獨立的檢測器元件。待測光束僅入射到 2 個檢測器中的外側，但背景光到達兩個檢測器。儀器將顯示外部探測器測量的功率減去內部探測器測量的功率。這種方法在正常室內條件下抵消了 95% - 98% 的背景光，即使背景光不斷變化。

丟失的 PD300 過濾器是否可以更換？

從技術上講，可以更換，但這不僅僅是更換過濾器的問題。由于 PD300 是一個“校準”傳感器，它要求過濾器也被“校準”。特別是由于 PD300 響應隨波長變化，因此需要使用單色儀在整個光譜范圍內校準 PD300 和濾光片。
