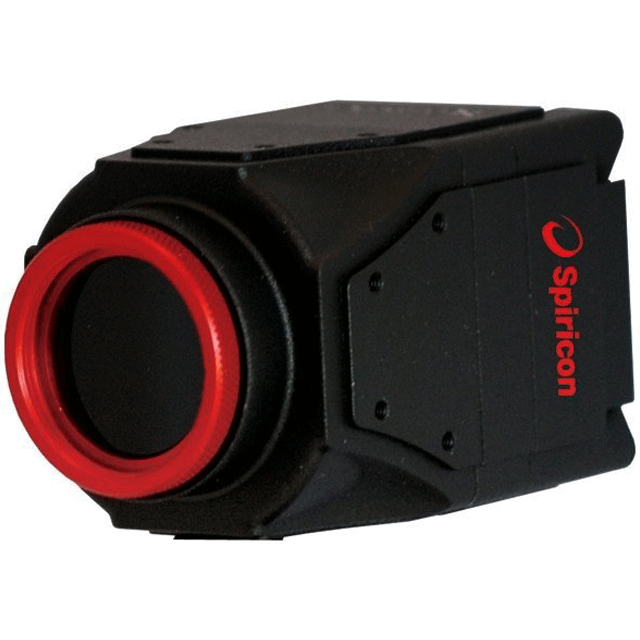

LT665-1550 光束分析相機

LT665-1550 相機準確捕獲和分析 1440nm - 1605nm 的波長。它具有緊湊的設計、寬動態范圍、無與倫比的信噪比和 1" 格式，使其成為大光束 NIR 激光和電信模場分析的理想選擇。

1. 12.5mm x 10.0mm 有效區域，有效像素間距為 60μm

2. 可調增益水平和可編程電子快門

3. 包含 BeamGage Standard 或 Professional 軟件

4. 帶 BeamGage 的 USB 3.0 磷涂層大幅面硅 CCD 高分辨率相機

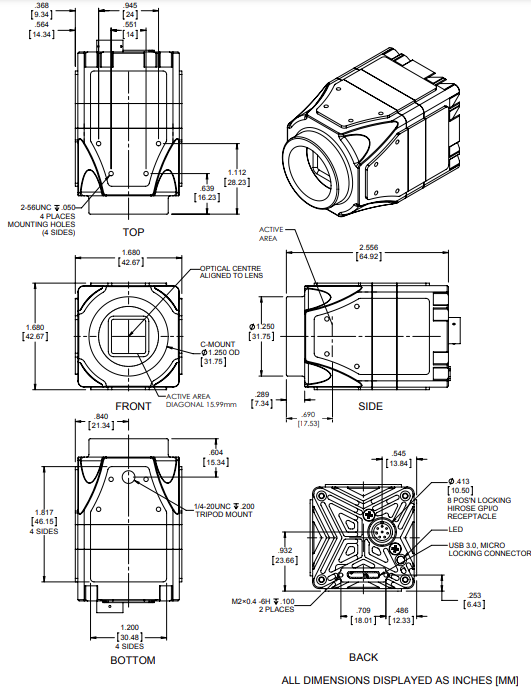

LT665-1550 光束分析相機圖紙

LT665-1550 光束分析相機規格

LT665-1550 光束分析相機常問問題

相機圖像質量——我們經常被問及圖像質量，因?yàn)樗c成像器陣列中的死點或壞像素有關。這些問題通常屬于這些類別中的一個或多個。我的相機會有壞像素嗎？壞像素會影響我的激光輪廓測量嗎？可以糾正壞像素嗎？如果我有一些壞像素，我該怎么辦？我的相機性能會隨時間變化嗎？我們的相機缺陷政策文件中解釋了所有這些問題。

相機缺陷政策

Ophir-Spiricon, LLC (OSL) 是一家采用商用固態相機的激光束分析工具供應商。OSL 試圖提供像素缺陷盡可能少的相機。OSL 測試并糾正缺陷像素，這些像素在用于其預期目的時可能會產生不利影響。OSL 不保證所提供的相機沒有缺陷，也不保證它們?cè)谡Ｊ褂脡勖驼Ｊ褂闷陂g保持無缺陷。

現代百萬像素相機成像器隨著時間的推移出現點缺陷的情況并不少見，即使沒有受到濫用也是如此。沒有窗口的成像器經常遇到點缺陷，其發生率通常高于蓋玻片留在原位的成像器。當在較高而不是較低的環境溫度和較高的相對濕度下運行時，點缺陷也會更頻繁地出現。即使相機處于存放狀態且未使用時，也會出現此類缺陷。

OSL 提供的相機將經過認證，可用于激光束分析儀應用。當出現缺陷時，在特定條件下進行特定測量的能力可能會受到影響。然而，根據缺陷的性質，大多數測量仍然可以在不損失精度的情況下進行。在某些情況下，可以通過調整使用相機的方式來消除或顯著減少缺陷的影響。

Ophir-Spiricon, LLC 提供相機重新認證服務。這項服務有助于延長相機的使用壽命，并糾正一些隨著時間的推移可能會出現的點缺陷。此服務無法修復激光嚴重?fù)p壞或成像器退化的相機。只要有可能，OSL 就會將相機恢復到我們“如新”的認證級別；如果不可能，我們將向用戶說明如何避免可能不符合“如新”標準的成像儀區域。

缺陷、解決方案和變通方法

以下列表包含隨著時間的推移可能出現的典型相機點缺陷的示例，以及在它們很麻煩時建議的補償方法：

缺陷類型	問題描述	推薦的解決方案 見下面的注釋 1
亮像素	即使沒有信號存在，具有此缺陷的像素也將指示被照亮。在嘗試進行準確的峰值流量和峰值流量位置測量時，這些是麻煩的，因?yàn)樗鼈兇礤e(cuò)誤信號。大多數其他測量不會受到此類缺陷的不利影響。在我們的常規相機檢查過程中會篩選出此類缺陷。如果可能，會在相機發貨前校正所有越過設定限制的像素。請參閱下面的注釋 1。如果像素?zé)o法校正且越出我們的驗收標準，我們的 QA 部門通常會拒收相機。	Ultracal/基線校正將減去有缺陷的像素。 重新定位相機以從測量區域移除有缺陷的像素，并使用手動光圈將像素與感興趣的區域隔離開來。 將相機返回 OSL 以更正壞像素并重新認證相機。
閃爍像素	這是 Bright Pixel 缺陷的間歇性版本。這些通常在相機預熱時出現。如果相機在較冷的環境中運行，可能會消失。通常預測一個像素很快就會成為持久性明亮像素缺陷。 這些是很難檢測的，因此可能會通過我們的相機檢查流程。	同上。 如果返回 OSL 進行更正，請發送顯示像素故障的全幀數據文件。這將有助于我們找到并修復它。
暗像素	與它們接收到的照明量相比，暗像素的響應較低。這些類型缺陷的孤立實例不會造成嚴重的射束分析問題，它們通常不需要糾正。	這種類型的缺陷不會顯著影響光束測量結果，除非光束非常非常小并且缺陷落在光束輪廓內。重新定位相機以從測量區域移除有缺陷的像素。
壞點	死像素根本沒有響應，可能會輸出零 (0) 計數的原始像素值。在我們的常規相機檢查過程中會篩選出此類缺陷。如果可能，會在相機發貨前校正所有越過設定限制的像素。	這種類型的像素在執行 Ultracal 操作時可能會產生警告消息。忽略警告并按照上述 Dark Pixel 案例繼續操作。
暗星團	這些包含大約十幾個或更少像素的比正常簇更暗的簇通常是由灰塵顆粒引起的，通常可以通過清潔成像器來去除。有時，這些可能很難甚至無法去除。在后一種情況下，它們可能會融入成像器中 如果這是激光損壞的結果，那么更換成像器是為數不多的解決方案。	這些通常不會導致嚴重的測量問題，并且可以使用上述暗像素解決方法進行處理。有時可以用非常溫和的干燥空氣吹出它們。如果您退回相機進行重新認證，我們有一些特殊的清潔方法，但不能 100% 保證成功。
非均勻響應區域	當成像器的大面積產生降低的信號電平時，這通常表示激光損傷。長期暴露于紫外線輻射或過度暴露于高激光功率或峰值能量是常見的原因。	這種退化是不可修復的，必須更換攝像機或攝像機成像器

注意 1： 以下相機型號可以重新認證并可以校正壞像素：

GRAS20、SP620、L11058、L230、Pyrocam III、Xeva

上述每個相機都具有大可校正像素?cái)?shù)。一旦越過此限制，必須更換相機成像器或相機，以滿足 OSL“如新”認證標準。如果出現一大群缺陷像素，那么壞像素校正可能無法修復缺陷。以下相機沒有或非常有限的壞像素校正功能： SCOR20、SP503、FX50、FX33、FX33HD

為什么我不能在我的 SP503U 或 SP620U 相機中使用相機感興趣區域 (ROI) 功能？

SP503U 和 SP620U 相機的初始版本沒有啟用 ROI 功能。
