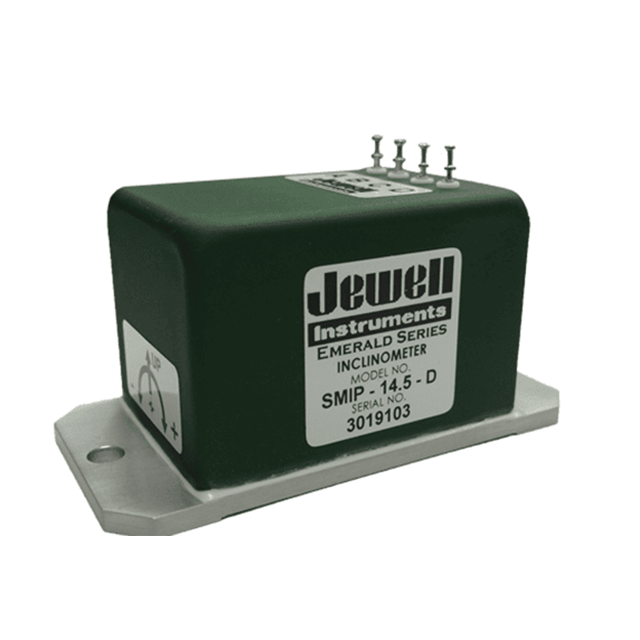

美國Jewell SMI單軸模擬傾角儀

更新時間:2025-12-17

瀏覽量:429

品牌：美國Jewell
型號：SMI
描述：Jewell SMI 單軸模擬傾角儀系列是堅固耐用的高精度力平衡傾角儀。這些符合RoHS標準的傾斜儀有三種版本（D系列、L系列和S系列），采用圓形連接器或針腳連接方式，輸入輸出規格可根據您的具體需求進...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell SMI單軸模擬傾角儀描述：

數據表  SMIP單端輪廓畫  SMIP雙端基底輪廓圖

Jewell SMI 單軸模擬傾角儀系列是堅固耐用的高精度力平衡傾角儀。這些符合RoHS標準的傾斜儀有三種版本（D系列、L系列和S系列），采用圓形連接器或針腳連接方式，輸入輸出規格可根據您的具體需求進行調整。

產品規格

SMI-D：±5V輸出

輸入范圍（°）	±3.0	±14.5	±30.0	±45.0	±60.0	±90.0
全量程輸出（直流電壓，FRO ±5%）¹	±5	±5	±5	±5	±5	±5
非線性度（%FRO 最大值）²	0.05	0.02	0.02	0.02	0.04	0.05
比例因子（標稱值，伏特/g）	95.5	20.0	10.0	7.1	5.8	5.0
比例因子溫度靈敏度（最大值，PPM/°C）	100	100	100	100	100	100
帶寬（-3dB，標稱值，赫茲）	5.0	5.0	5.0	5.0	5.0	5.0
輸出軸偏移（最大值，°）	0.25	0.50	0.50	0.50	0.50	0.50
擺軸偏移（最大值，°）	0.25	0.50	0.50	0.50	0.50	0.50
0°輸出（電壓范圍）	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
0°輸出溫度靈敏度（最大值，伏特/°C）	0.0070	0.0017	0.0010	0.0008	0.0007	0.0007
分辨率與閾值（μ）³	3.5	3.5	3.5	3.5	3.5	3.5

軸數	1
輸入電壓范圍（直流電壓）	±12 至 ±18
噪聲（最大值，均方根電壓）	0.002
輸入電流（最大值，毫安）	40
輸出阻抗（標稱值，歐姆）	40

工作溫度范圍	-55°C 至 +85°C
存儲溫度范圍	-60°C 至 +90°C
沖擊	500g，1 毫秒，半正弦波
密封等級	IP65

SMI-L：4-20mA輸出

輸入范圍（°）	±3.0	±14.5	±30.0	±45.0	±60.0	±90.0
全量程輸出（mA ±1%）¹	4-20	4-20	4-20	4-20	4-20	4-20
非線性度（%FRO 最大值）²	0.05	0.02	0.02	0.02	0.04	0.05
標度因數（mA/g，標稱值）	152.9	32.0	16.0	11.3	9.2	8.0
標度因數溫度靈敏度（PPM/°C 最大值）	100	100	100	100	100	100
帶寬（-3dB，Hz，標稱值）	5.0	5.0	5.0	5.0	5.0	5.0
輸出軸失準度（° 最大值）	0.25	0.50	0.50	0.50	0.50	0.50
擺軸失準度（° 最大值）	0.25	0.50	0.50	0.50	0.50	0.50
0° 輸出（mA）	11.7 至 12.3	11.7 至 12.3	11.7 至 12.3	11.7 至 12.3	11.7 至 12.3	11.7 至 12.3
0° 輸出溫度靈敏度（伏特/°C 最大值）	0.01	0.003	0.002	0.0015	0.0015	0.0015
分辨率與閾值（μ）³	3.5	3.5	3.5	3.5	3.5	3.5

軸數	1
輸入電壓范圍（VDC）	±15 至 ±30
噪聲（Vrms，最大值）	0.002
輸入電流（mA，最大值）	40
輸出阻抗（歐姆，標稱值）	10

工作溫度范圍	-55°C 至 +85°C
存儲溫度范圍	-60°C 至 +90°C
沖擊	500g，1 毫秒，? 正弦
密封等級	IP65

SMI-S：0-5V 輸出

輸入范圍（°）	±3.0	±14.5	±30.0	±45.0	±60.0	±90.0
滿量程輸出（VDC ±0.5%）¹	0-5	0-5	0-5	0-5	0-5	0-5
非線性度（%FRO 最大值）²	0.05	0.02	0.02	0.02	0.04	0.05
比例因子（標稱伏特/g）	47.8	10.0	5.0	3.5	2.9	2.5
比例因子溫度靈敏度（最大PPM/°C）	100	100	100	100	100	100
帶寬（-3dB，Hz，標稱值）	5.0	5.0	5.0	5.0	5.0	5.0
輸出軸錯位（最大°）	0.25	0.50	0.50	0.50	0.50	0.50
擺軸錯位（最大°）	0.25	0.50	0.50	0.50	0.50	0.50
0°輸出（mA）	+2.45 至 +2.55	+2.45 至 +2.55	+2.45 至 +2.55	+2.45 至 +2.55	+2.45 至 +2.55	+2.45 至 +2.55
0°輸出溫度靈敏度（最大伏特/°C）	0.0036	0.0010	0.0007	0.0005	0.0005	0.0005
分辨率與閾值（μ）³	3.5	3.5	3.5	3.5	3.5	3.5

軸數	1
輸入電壓范圍（VDC）	±15 至 ±30
噪聲（最大Vrms）	0.002
輸入電流（最大mA）	40
輸出阻抗（標稱歐姆）	10

工作溫度范圍	-55°C 至 +85°C
存儲溫度范圍	-60°C 至 +90°C
沖擊	500g，1 毫秒，半正弦波
密封	IP65

尺寸	3.10 × 1.55 × 1.52 英寸
特點	? 堅固 ? 成本低于傳統力平衡式傾斜儀 ? 高分辨率 ? 精度高于MEMS技術 ? 提供±5VDC、0-5 VDC和4-20mA輸出 ? 提供單端和雙電源輸入 ? 符合RoHS標準
應用	? 航空航天 ? 軍事 ? 機器人技術 ? 學術研究 ? 巖土監測 ? 軌道監測與測試 ? 車輛車輪定位
