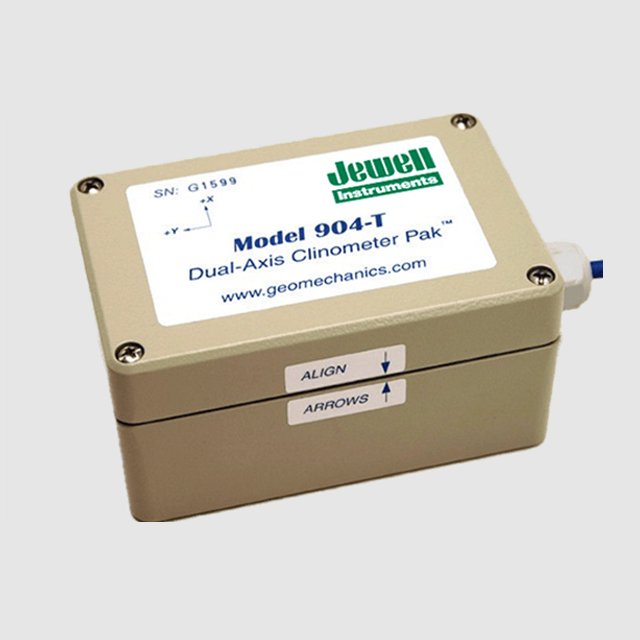

904-T 型測斜儀套裝將我們的 900 型雙軸測斜儀與一個防風雨的 NEMA 4X(IP65)防護外殼相結合,適用于對機械防護和環境防護有要求的室內或室外應用場景。該套裝提供高增益型、標準型和廣角型三種版本供選擇,每種版本具有不同的角度測量范圍。測斜儀套裝的內部電路可接受寬范圍的輸入電壓,并能為數據記錄儀、可編程邏輯控制器(PLC)、數字電壓表和其他記錄設備提供穩定、低阻抗的模擬輸出信號,以便進行測量。溫度傳感器是該套裝的標配。可選配置包括粘性阻尼和 0-5 伏輸出。該產品還提供配備可潛水不銹鋼外殼的版本。
產品規格
| 高增益 | 標準型 | 廣角型 | |
| 角度范圍(°) | ±10 | ±25 | ±50 |
| 分辨率(°)1 | 0.005 | 0.01 | 0.02 |
| 重復性(°) | 0.02 | 0.02 | 0.02 |
| 比例因子(°/V)2 | 4 | 10 | 25 |
| 非線性度(%)3 | 1 | 2.5 | 7 |
| 輸出電壓(V) | ±2.5 或 0-5 | ||
| 通道 | X 傾斜、Y 傾斜、溫度 | ||
| Kz 系數(°/℃,典型值) | ±10 角秒 | ||
| Ks 系數(%/℃,典型值) | ±0.03 | ||
| 時間常數(秒) | 0.15 | ||
| 固有頻率(Hz) | 10 | ||
| 電源 |
±2.5 輸出:+8 至 +24VDC 0-5 輸出:+10.5 至 +26.5 VDC 7mA,最大紋波 250mV,防反接保護 |
||
| 環境條件 |
工作溫度:-40°C 至 +80°C 存儲溫度:-40°C 至 +85°C 濕度:0-90% |
||
| 材料 | 壓鑄鋁,噴漆 | ||
| 重量 | 16 盎司 |
| 尺寸 | 4.72 × 3.15 × 2.36 英寸 |
