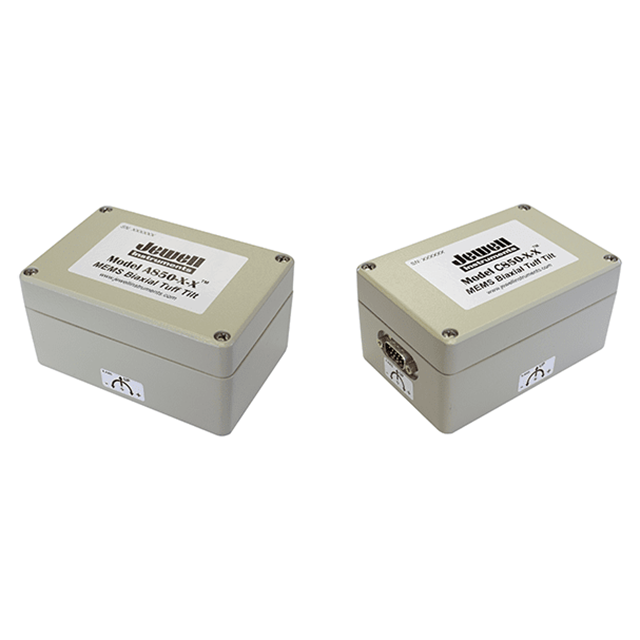

美國Jewell 850型MEMS（微機電系統）堅固型傾角儀系列

更新時間:2026-01-23

瀏覽量:294

品牌：美國Jewell
型號： 850型
描述：該MEMS傾斜儀有單軸和雙軸配置。它設計堅固耐用，適合戶外巖土，同時采用低成本MEMS技術和±5伏直流、0-5伏直流或4-20毫安輸出信號。它是一種有效的傾斜感測解決方案，適用于平臺水平/定位、結構監...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 850型MEMS（微機電系統）堅固型傾角儀系列描述：

數據表  輪廓圖

該MEMS傾斜儀有單軸和雙軸配置。它設計堅固耐用，適合戶外巖土，同時采用低成本MEMS技術和±5伏直流、0-5伏直流或4-20毫安輸出信號。它是一種有效的傾斜感測解決方案，適用于平臺水平/定位、結構監測、施工監控、工業機械定位以及徑向門測量與控制。

產品規格

A850-D: ±5VDC 輸出

測量范圍（°）¹	±14.5	±30	±90
輸出電壓范圍（VDC）	±5	±5	±5
比例因子容差（%）	±1	±1	±1
比例因子溫度系數（PPM/°C 最大）	150	150	150
0° 輸出（伏特，最大）	±0.03	±0.03	±0.03
0° 輸出溫度靈敏度（V/°C 最大）	±0.004	±0.004	±0.004
橫向軸失準（° 最大）	±0.5	±0.5	±0.5
分辨率（° 最大）	0.002	0.002	0.004
閾值（° 最大）	0.002	0.002	0.002
非線性（% FRO 最大）	0.05	0..05	0.05
不可重復性，滯后（%FRO 最大）	0.014	0.007	0.004
帶寬（-3dB，赫茲標稱）	5	5	5
預熱時間（秒，最大）	0.5	0.5	0.5
電壓到弧度轉換²	ASIN(/20)	ASIN(/10)	ASIN(/5)
溫度傳感器	PTC 熱敏電阻，標稱電阻：1kΩ，±2%，耗散常數 2mW/°C

軸數	1 或 2
輸入電壓范圍（VDC）	±12 至 ±18
輸入電流（毫安，最大）	±6
輸出噪聲（Vrms 最大）	0.005
輸出阻抗（歐姆標稱）	1
工作溫度范圍（°C）	-40 至 +85
存儲溫度范圍（°C）	-40 至 +95
沖擊	100g. 0.011 秒，半正弦
密封	IP65

A850-S: 0-5VDC 輸出

測量范圍（°）¹	±14.5	±30	±90
輸出電壓范圍（VDC）	0-5	0-5	0-5
比例因子容差（%）	±1	±1	±1
比例因子溫度系數（PPM/°C 最大）	150	150	150
0° 輸出（伏特，最大）	±0.03	±0.03	±0.03
0° 輸出溫度靈敏度（V/°C 最大）	±0.004	±0.004	±0.004
橫向軸失準（° 最大）	±0.5	±0.5	±0.5
分辨率（° 最大）	0.002	0.002	0.004
閾值（° 最大）	0.002	0.002	0.002
非線性（% FRO 最大）	0.05	0..05	0.05
不可重復性，滯后（%FRO 最大）	0.014	0.007	0.004
帶寬（-3dB，赫茲標稱）	5	5	5
預熱時間（秒，最大）	0.5	0.5	0.5
電壓到弧度轉換²	ASIN(-2.5/10)	ASIN(-2.5/5)	ASIN(-2.5/2.5)
溫度傳感器	PTC 熱敏電阻，標稱電阻：1kΩ，±2%，耗散常數 2mW/°C

軸數	1 或 2
輸入電壓范圍（VDC）	12 至 30
輸入電流（毫安，最大）	7
輸出噪聲（Vrms 最大）	0.005
輸出阻抗（歐姆標稱）	1
工作溫度范圍（°C）	-40 至 +85
存儲溫度范圍（°C）	-40 至 +95
沖擊	100g. 0.011 秒，半正弦
密封	IP65

C850: 4-20mA 輸出

測量范圍（°）¹	±14.5	±30	±90
輸出電壓范圍（mA）	4-20	4-20	4-20
比例因子容差（%）	±1	±1	±1
比例因子溫度系數（PPM/°C 最大值）	150	150	150
0° 輸出（伏特，最大值）	12±0.3	12±0.3	12±0.3
0° 輸出溫度靈敏度（V/°C 最大值）	±0.004	±0.004	±0.004
橫向軸錯位（° 最大值）	±0.5	±0.5	±0.5
分辨率（° 最大值）	0.002	0.002	0.004
閾值（° 最大值）	0.002	0.002	0.002
非線性度（%FRO 最大值）	0.05	0..05	0.05
不可重復性、滯后（%FRO 最大值）	0.004	0.004	0.004
帶寬（-3dB，Hz 標稱值）	5	5	5
預熱時間（秒，最大值）	0.5	0.5	0.5
電壓到弧度的轉換²	反正弦（（-12mA）/32mA）	反正弦（（-12mA）/16mA）	反正弦（（-12mA）/8mA）
溫度傳感器	正溫度系數熱敏電阻，標稱電阻：1kΩ，±2%，耗散常數 2mW/°C

軸數	1 或 2
輸入電壓范圍（VDC）	12 至 30
輸入電流（mA，最大值）	28
輸出噪聲（Vrms 最大值）	0.01
輸出阻抗（Ω 標稱值）	1
工作溫度范圍（°C）	-40 至 +85
存儲溫度范圍（°C）	-40 至 +95
沖擊	100g，0.011 秒，半正弦波
密封	IP65

特點	? ±14.5°、±30° 和 ±90° 范圍 ? 堅固耐用的外殼 ? 有單軸和雙軸型號可供選擇 ? 低成本 MEMS 技術 ? 符合 RoHS 標準 ? 可提供濾波功能 ? 雙電源輸入 ? ±5 VDC 輸出 ? 可選溫度傳感器 ? IP65 密封等級
應用	? 平臺調平/定位 ? 結構監測 ? 建筑監測 ? 工業機械定位 ? 弧形閘門測量與控制
