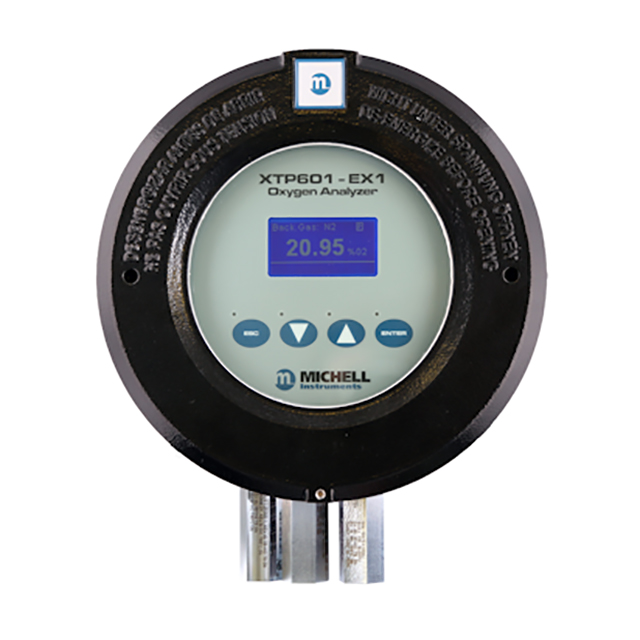

Michell XTP601 氧分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:157

品牌：PST/Michell
型號：XTP601
描述：堅固耐用、線性和穩定的XTP601氧分析儀適用于測量氫氣、氮?dú)狻⒓淄椤⒄託饣蚨趸嫉葰怏w。該分析儀置于防護等級達IP66外殼內，使其能適用在更廣泛的領域。XTP601 可配備火焰捕捉器，具有防爆和認...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Michell XTP601 氧分析儀描述：

用戶手冊 數據表  訂單選型表

維護低的氧含量測量

特點

一般應用或 ATEX, IECEx, UKCA, cQPSus, TR CU & Ex 危險區域認證類型

符合 IEC61508 SIL 2 認證

可選量程: 0–0.5% 高達 0–50% & 20, 80 或 90–100%

觸摸屏顯示，可以校準或調整，無需動火作業許可

基本誤差 (精度) 優于滿量程的 1%

零漂移的穩定性，每月小于量程的 0.25%

輸出包括 RS485 和兩路 4-20mA (符合 NAMUR NE 44 標準)

使用成本低，小的維護和無易損部件

堅固耐用、線性和穩定的XTP601氧分析儀適用于測量氫氣、氮?dú)狻⒓淄椤⒄託饣蚨趸嫉葰怏w。該分析儀置于防護等級達IP66外殼內，使其能適用在更廣泛的領域。XTP601 可配備火焰捕捉器，具有防爆和認證，從而可用于危險區域或用于安全區域的易燃?xì)怏w。

規格

性能
測量技術	熱磁氧傳感器
氣體	過程和非冷凝取樣含固體顆粒 <5μm
量程	可選 0–0.5% 高達 0-50% 和 20, 80 或 90–100%
顯示分辨率	0.01% 從零開始的范圍 0.1% 無零點開始范圍
顯示類型	背光 LCD
精度（不包含無零點范圍）	±0.02% O2 或 <±1% 量程，取較大值
精度（無零點范圍 (80/90 - 100%)）	±0.2% O2 或 <±1% 量程，取較大值
響應時間 (T90) ，HSR 功能需開啟	< 15 秒
重復性	量程的 ±0.2% 或 0.01% O2 取較大值
線性	量程的 ±0.5% 或 0.05% O2 取較大值
零點穩定性	每月量程的 ±0.25%
量程穩定性	每月量程的 ±0.25%
樣氣流速	100 ~ 600 ml/min
樣氣流動影響	GP1 和 GP3: 100 ~ 500 ml/min (0.2 ~ 1.06 scfh) EX1, EX3 和 GP2: 270 ~ 330 ml/min (0.2 ~ 1.06 scfh)
樣氣壓力	0.75 ~ 2 BarA
樣氣溫度	5 ~ +55°C 最大 (+45°C 標準室 )
取樣室溫度	標準 +50°C (可選 +55°C 和 +60°C )
背景氣體	分析儀在過程背景氣體下校準，標準氣體: N2, CO2, CH4, H2 & 沼氣，根據需求其他氣體也可選
電氣參數
模擬輸入	2 路 4-20 mA 輸入一路用于外置傳感器，可在屏幕上顯示另一路用于過程工況的主動補償
模擬輸出	2 路 4-20 mA 輸出 (采用24V勵磁電壓供電 )
輸出范圍	主要范圍和儀表的校驗范圍一致第二路用戶可配置范圍：0-100%
報警	2 路單極轉換 (SPCO) 繼電器數值報警 (最大 250 V, 5 A )
數據記錄	用戶可通過數字通信采集分析儀的輸出信號 可存儲40個報警點和氧含量讀數的最大最小值，這些數據都帶有日期和時間說明
數字通信	基于 RS485 協議的MODBUS RTU
電源	最大 24 V DC; 1.5 A
電纜入口	分析儀配有 3 x M20 電纜入口。電纜接頭，導管入口和堵頭作為附件提供
工作環境
環境溫度	5 ~ +55°C
大氣壓	750mbar ~ 1250mbar
機械參數
預熱時間	<25 分鐘
穩定時間	5 分鐘
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材質	316 & 430F 不銹鋼，硅膠玻璃，鉑金，3M 2216，O型圈
O 型圈材質	氟橡膠、硅膠或Ekraz
氣體連接	EX1, EX3 & GP2: 1/8” NPT (內螺紋) GP1 and GP3: 1/4” NPT (內螺紋)
防護等級	IP66, NEMA 4X
危險區域認證
ATEX/UKCA	II 2GD Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66
IECEx	Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66
每種 O型圈類型在ATEX/UKCA 和 IECEx 下溫度范圍	硅膠: Ta O-ring = -40°C ~ +60°C (北美最高溫度+50 ℃) 氟橡膠 ®: Ta O-ring = -15°C ~ +60°C (北美最高溫度+50 ℃) Ekraz: Ta O-ring = -10°C ~ +60°C (北美最高溫度+50 ℃)
cQPSus	Class I, Division 1, Groups B,C,D, T6
TR CU Ex	1 Ex d IIB+H2 T6 Gb
