介紹

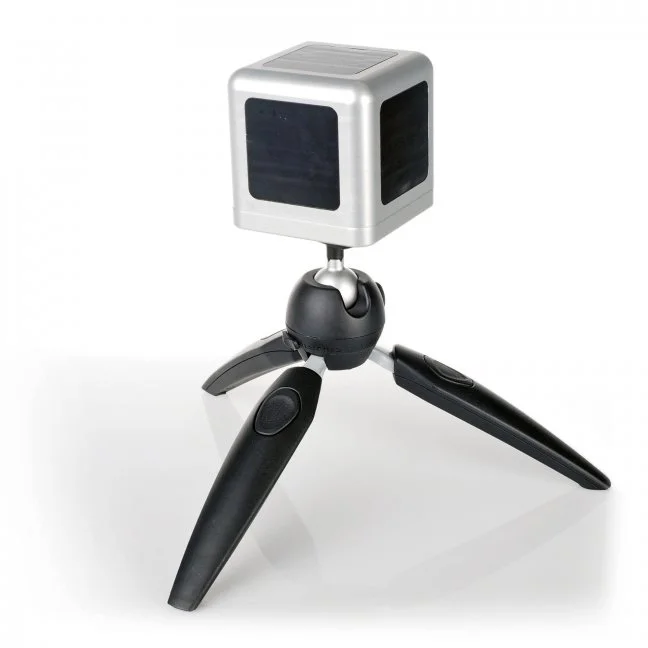

TCOMSYS01設計用于研究輻射源對人體舒適度的影響。它配備了在5個方向上測量的熱通量傳感器和濕度和溫度探針，可以很好地了解與人體熱相似的金屬體從各個方面的能量增益和損耗；TCOM01傳感器本質上是一個微型熱人體模型。

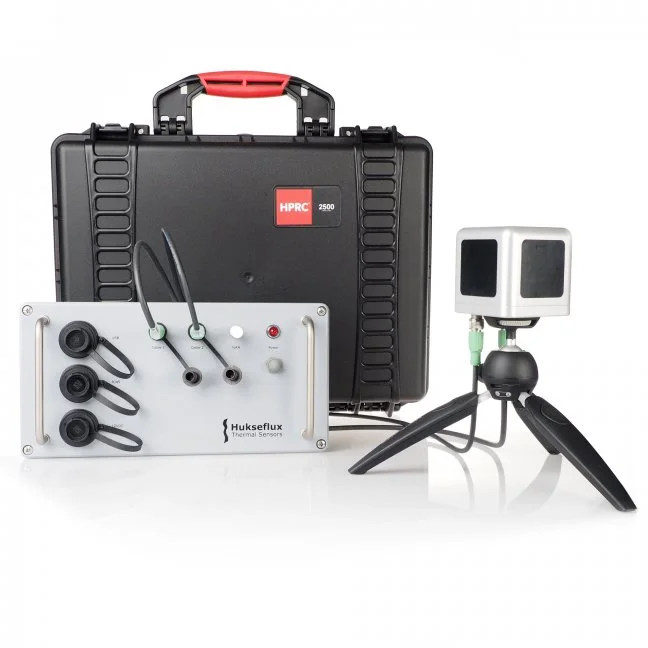

TCOMSYS01系統采用傳感器和電子設備，根據熱立方體方法測量熱舒適度。 MCU（測量和控制單元）的高精度確保TCOMSYS01仍能測量到非常低的熱通量。MCU有一個堅固的鋁制外殼。系統生成一個測量文件，包括一個時間戳。測量數據存儲在MCU中，隨后下載到PC。用戶負責數據分析。

如何使用TCOMSYS01

TCOMSYS01的主要信息來源僅為使TC0M01傳感器保持恒定溫度所需的功率[W]；人類舒適度的一個非常直接的衡量標準。該功率可以與20°C環境空氣溫度、無對流（零風速）和無輻射時所需的功率進行比較。如果出現過熱或熱應力或過冷或冷應力的情況，功耗將立即顯示出來。

TCOMSYS01的熱通量傳感器提供的第二直接信息是作為方向的函數的熱損失或增益[W/m2]。如果輻射源占主導地位，TCOMSYS01將測量輻射不對稱性。

為了研究輻射源的確切影響，在許多情況下，可以使用一個簡單的實驗來區分對流和輻射熱傳輸，比如打開和關閉輻射源或屏蔽輻射源。

遠紅外輻射源可以通過用硅片臨時屏蔽來研究。硅的傳輸率約為50%。來自太陽或燈的輻射可以通過遮蔽和不遮蔽來量化。

為了研究服裝的隔熱效果，TCOM01可以使用相同的織物進行隔熱。

網絡瀏覽器可用于實時測量審查、數據收集和更改控制設置，如TCOM01體溫。

歷史

早在1929年，A.F.Dufton就設計了Eupatheoscope（源自希臘語“幸福感-情緒-檢查”），從舒適的角度量化房間的狀況。它由一個被控制以保持23°C溫度的變黑圓柱體組成。使用的功率是根據等效溫度來解釋的。

1990年，Bruel&Kjear公司除了處理Fangers方程外，還基于同樣的原理攜帶了一臺熱舒適度計（型號1212）。

這兩種型號都只涉及一個集成的功率測量。新的熱立方體方法通過結合全向熱通量測量對此進行了改進。

TCOMSYS01的不同之處是什么？

熱舒適性的主要因素是空氣溫度、空速、輻射溫度和濕度。除此之外，還有一些個人因素，如代謝率和衣物隔熱。

許多研究使用了EN ISO 7730中應用的Fanger熱舒適方程：中等熱環境——PMV和PPD指數的測定以及熱舒適條件的規范。另一種方法利用溫度測量：EN ISO 27243：高溫環境。根據WBGT指數（濕球溫度）估算工作人員的熱應力。 這些方法是非常間接的，特別是在根據空速和輻射確定熱流時。

額定運行條件

TCOMSYS01設計用于在+10和+25°C之間工作。在其標準配置中，未絕緣且穩定在33°C，額定在室內條件下運行，包括輻射加熱。

大約在以下條件之一下，它將穩定在33°C：

在其他條件下，由于過熱（指示過熱或熱應力）或電力短缺（指示過冷或冷應力），傳感器可能無法穩定其體溫。TCOMSYS01采用低電壓供電，使用安全。

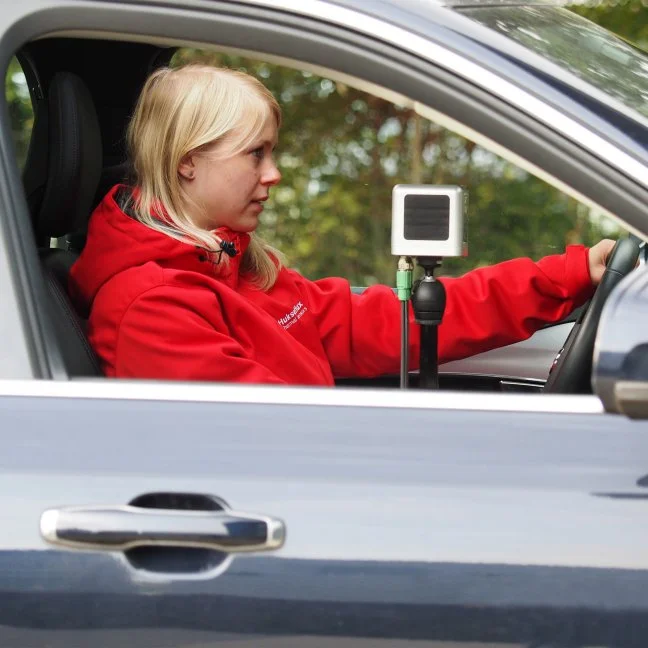

TCOMSYS01可以用于以周為順序的短期戶外實驗。在長期暴露于太陽輻射下的情況下，黑色熱通量傳感器涂層可能會變得更具反射性。

用戶界面：MCU是一個web服務器

MCU用作網絡服務器，可以連接到局域網。不再下載USB驅動程序和接口軟件！或者，它提供了一個“USB上的以太網”或虛擬以太網鏈路，您可以使用USB電纜連接到MCU。如果您在web瀏覽器中鍵入MCU的IP地址（默認為192.168.66.1），則可以訪問用戶界面。

僅訂購TCOM01傳感器

傳感器TCOM01也可用作“僅傳感器”；然后，配置包括具有5 x熱通量、1 x溫度、1 x加熱器、2 x電纜、2 x底盤連接器和1 x三腳架的人體模型。然后用戶必須將其與他或她自己的測量和控制單元結合起來。

建議使用
