美國METER SRS 光譜反射傳感器

更新時間:2025-03-13

瀏覽量:194

品牌：METER
型號：SRS-NDVI/SRS-PRI
描述：SRS是火柴盒大小的多波段輻射計，可以安裝在柵欄柱，三腳架或氣象塔上。它足夠便宜，可以同時部署多個傳感器。它足夠堅固，可以在整個生長季節或更長時間內留在田間。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SRS-NDVI/SRS-PRI指數測量儀：

產品手冊

堅固的輻射計測量NDVI或PRI

在地塊或植物林分范圍內測量NDVI或PRI植被指數

冠層綠化，衰老和植物脅迫的非破壞性采樣

收集無人看管的植被指數數據數天，數月或數年

使用低成本的研究級傳感器來盡可能的進行空間覆蓋

利用空間直觀數據改進作物生長模型

從辦公室或電話遠程監控數據

低成本，防風雨輻射計

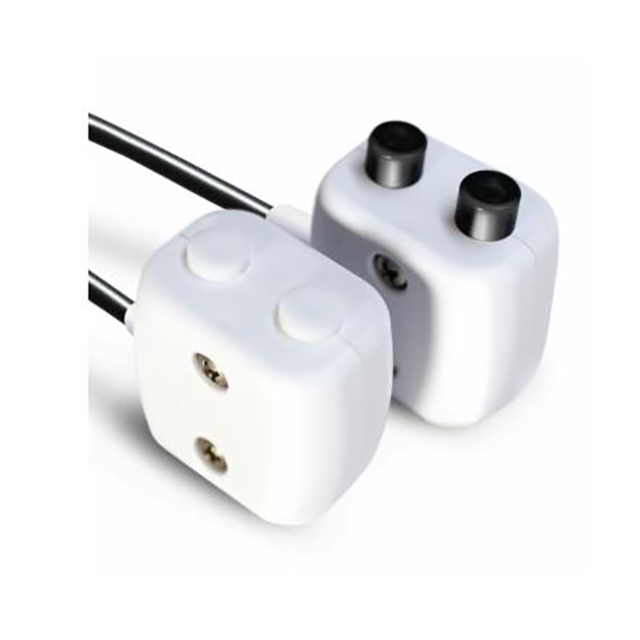

SRS是火柴盒大小的多波段輻射計，可以安裝在柵欄柱，三腳架或氣象塔上。它足夠便宜，可以同時部署多個傳感器。它足夠堅固，可以在整個生長季節或更長時間內留在田間。

大多數光譜儀都精密且昂貴，使得長期現場部署風險大。SRS專為長期暴露于元素而設計。主要設計特點：

外殼采用耐用的Geloy外殼

環氧樹脂填充，防水，防風雨

全密封光學元件

這些材料和方法已在數月和數年內在其他埋地和地上傳感器上進行了測試。這些功能相結合，有助于最大限度地減少校準時的偏差

現場準備和輻射測量校準

每個傳感器都經過輻射測量校準，符合NIST可溯源標準。讀數以輻射通量密度為單位輸出。校準信息存儲在傳感器上，因此您無需擔心跟蹤校準系數。

以繪圖比例連續監測NDVI，PRI

NDVI和PRI是根據從冠層表面反射的電磁輻射的測量值計算的。它們與冠層變量相關，例如：

光利用效率（LUE）

生物量和作物產量

作物和森林物候

樹冠生長

光合性能/CO2吸收

SRS傳感器測量兩個波段的入射或反射輻射

歸一化差異植被指數（NDVI）帶分別以650nm和810nm為中心，50nm和40nm全寬半最大值（FWHM）。

光化學反射指數（PRI）帶以532nm和570nm為中心，具有10nm FWHM。

半球形或定向視場

NDVI和PRI計算為反射和入射輻射之間的比率，分別使用俯視和俯視傳感器測量。根據環境天空條件，一個俯視傳感器可能能夠為多個俯視傳感器提供參考值。

俯視SRS傳感器具有半球形視圖，Teflon漫射器提供余弦校正響應。它們應該安裝在天篷上方，一覽無余的天空。

俯視傳感器配有場光闌，可將SRS的視野限制在36°?，F場停止允許您將傳感器瞄準特定目標，并從視野中排除非頂篷元素，例如塔基礎設施。可安裝傳感器以監控單株植物，行作物，地塊或林分。安裝高度將決定測量區域。天底視角處的測量點尺寸在樹冠上方高度為0.35*。

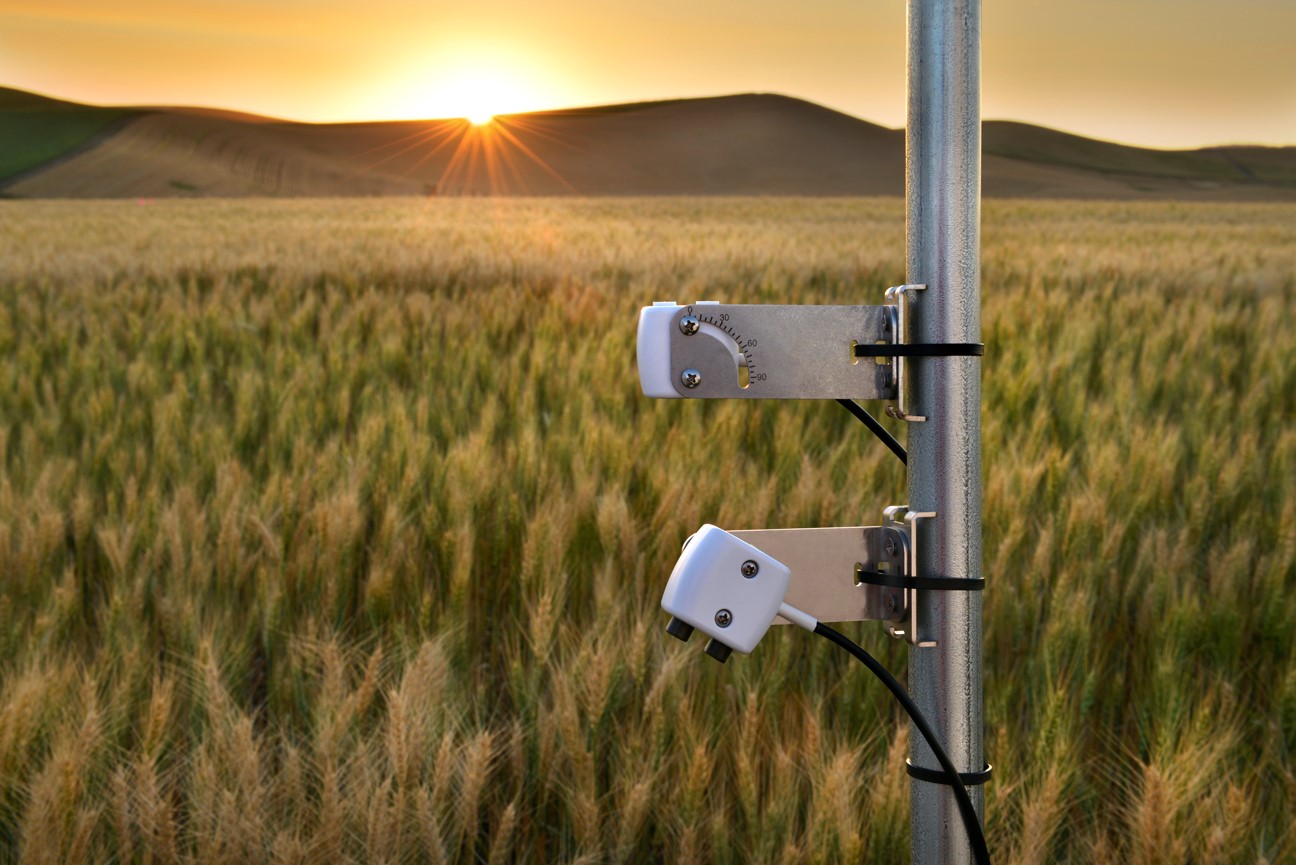

傳感器通常使用桿，柱，三腳架或塔架安裝在頂篷上方，這取決于頂篷的高度。體積小，重量輕，結構堅固，使SRS適合安裝在移動采樣平臺上。它們也可以連接到移動平臺

通過僅關注兩個波段，可以制作精確的多波段輻射計，其功耗僅為光譜輻射計的一小部分。使用SRS-NDVI和SRS-PRI傳感器最大化空間覆蓋并探索冠層結構和功能的空間和時間變化。

SRS-NDVI指數測量儀規格：

測量規格
SRS-Ni半球傳感器（RED）	單位：650 nm光譜輻照度（RED）范圍： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％帶通：10nm FWHM
SRS-Ni半球傳感器（NIR）	單位：810 nm光譜輻照度（NIR）范圍： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％帶通：10nm FWHM
SRS-Nr場截止傳感器（RED）	單位：650 nm光譜輻射亮度（RED）范圍：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1 ×sr -1 準確度：±10％帶通：10nm FWHM 注意：FWHM-全寬，半最大值; SR-球面度。
SRS-Nr場截止傳感器（NIR）	單位：810 nm光譜輻射亮度（NIR）范圍：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1 ×sr -1 準確度：±10％帶通：10nm FWHM 注意：FWHM-全寬，半最大值; SR-球面度。
通訊規范
產量	DDI串行或SDI-12通信協議
數據記錄器兼容性	METER ZL6和EM60數據記錄儀或任何能夠支持3.6至15.0 VDC電源和串行或SDI-12通信的數據采集系統
物理規格
外形尺寸	長度SRS-Ni / SRS-Nr 4.3 cm 寬度SRS-Ni / SRS-Nr 4.2 cm 高度SRS-Ni / SRS-Nr 2.7 cm
視野	SRS-Ni：180° SRS-Nr：36°
電纜長度	標準：5米（16.4英尺）擴展：3米（9.8英尺）15米（49.2英尺）注意：如果需要延長電纜長度，請聯系客戶支持。
連接器類型	3.5毫米立體聲插頭連接器或剝線和鍍錫線
電氣和時間特性
供電電壓（VCC至GND）	最低：3.6 VDC 最大值：15.0 VDC
數字輸入電壓（邏輯高電平）	最低2.8 V 典型值：3.0 V 最大：3.9 V
數字輸入電壓（邏輯低）	最小值：-0.3 V 典型值：0.0 V. 最大值：0.8 V
數字輸出電壓（邏輯高電平）	典型值：3.6 V
電源線轉換率	最小值：1.0 V / ms
電流消耗（600 ms測量期間）	最低：3.7 mA 典型值：3.8 mA 最大值：4.2 mA
電流消耗（睡著時）	典型值：0.03 mA
工作溫度范圍	最低溫度：-40°C 最高溫度：+ 50°C 注意：傳感器可在某些條件下在較高溫度下使用; 聯系客戶支持以獲取信息。
上電時間（DDI系列）	最長100毫秒
上電時間（SDI-12）	最小值：100毫秒典型值：600毫秒最大值：650毫秒
測量持續時間	典型值：600毫秒最大值：650毫秒
合規	根據ISO 9001：2015 EM ISO / IEC 17050：2010（CE標志）制造

SRS-PRI指數測量儀規格：

測量規格
SRS-Pi半球傳感器（綠色）	單位：532 nm光譜輻照度（綠色）范圍： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％帶通：10nm FWHM
SRS-Pi半球傳感器（黃色）	單位：570 nm光譜輻照度（黃色）范圍： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％帶通：10nm FWHM
SRS-Pr場截止傳感器（綠色）	單位：532 nm光譜輻射亮度（綠色）范圍：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1×sr -1 準確度：±10％帶通：10nm FWHM 注意：FWHM-全寬，半最大值; SR-球面度。
SRS-Pr場截止傳感器（黃色）	單位：570 nm光譜輻射亮度（黃色）范圍：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1×sr -1 準確度：±10％帶通：10nm FWHM 注意：FWHM-全寬，半最大值; SR-球面度。
通訊規范
產量	DDI串行或SDI-12通信協議
數據記錄器兼容性	METER ZL6和EM60數據記錄儀或任何能夠支持3.6至15.0 VDC電源和串行或SDI-12通信的數據采集系統
物理規格
外形尺寸	長度SRS-Pi / SRS-Pr 4.3厘米寬度SRS-Pi / SRS-Pr 4.2厘米高度SRS-Pi / SRS-Pr 2.7厘米
視野	SRS-Pi：180° SRS-Pr：36°
電纜長度	標準：5米（16.4英尺）擴展：3米（9.8英尺）15米（49.2英尺）注意：如果需要延長電纜長度，請聯系客戶支持。
連接器類型	3.5毫米立體聲插頭連接器或剝線和鍍錫線
電氣和時間特性
供電電壓（VCC至GND）	最低：3.6 VDC 最大值：15.0 VDC
數字輸入電壓（邏輯高電平）	最低2.8 V 典型值：3.0 V 最大：3.9 V
數字輸入電壓（邏輯低）	最小值：-0.3 V 典型值：0.0 V. 最大值：0.8 V
數字輸出電壓（邏輯高電平）	典型值：3.6 V
電源線轉換率	最小值：1.0 V / ms
電流消耗（600 ms測量期間）	最低：3.7 mA 典型值：3.8 mA 最大值：4.2 mA
電流消耗（睡著時）	典型值：0.03 mA
工作溫度范圍	最低溫度：-40°C 最高溫度：+ 50°C 注意：傳感器可在某些條件下在較高溫度下使用; 聯系客戶支持以獲取信息。
上電時間（DDI系列）	最長100毫秒
上電時間（SDI-12）	最小值：100毫秒典型值：600毫秒最大值：650毫秒
測量持續時間	典型值：600毫秒最大值：650毫秒
合規	根據ISO 9001：2015 EM ISO / IEC 17050：2010（CE標志）制造
