OE-300系列 200 MHZ 可變增益光接收器-特征

1. 從 10²到 10⁸ V/A 的可調互阻增益

2. 高達 200 MHz 的寬帶寬

3. 各種 Si 和 InGaAs 型號涵蓋 320 至 1700 nm 波長范圍

4. 高達 10 mW 光功率的高動態輸入范圍

5. 直徑達 3 mm 的大型光學檢測器

6. 噪聲低，NEP 低至 47 fW/√Hz

7. 用于最小化寬帶噪聲的可切換低通濾波器

8. 光纖和自由空間輸入

9. 1.035"-40 螺紋自由空間輸入兼容許多光學標準配件

10. 完整的手動和遠程控制能力

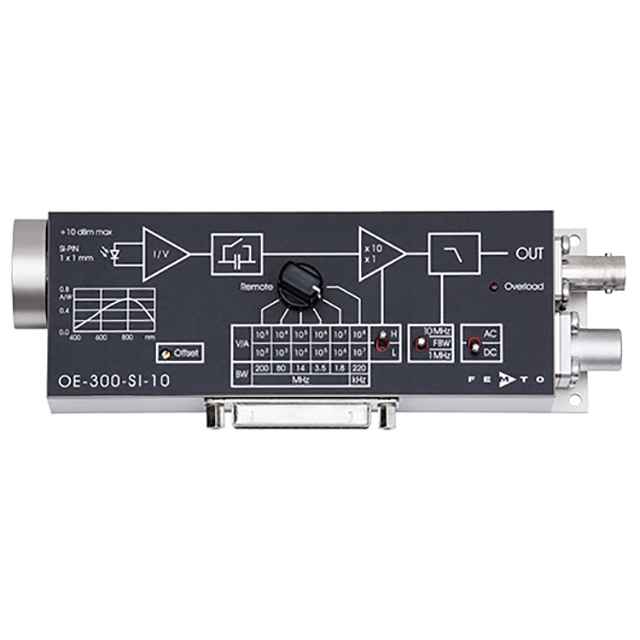

OE-300 光接收器由一個優質光電二極管和一個高端可變增益跨阻放大器組成。低噪聲性能 (NEP) 很出色，為寬帶光接收器樹立了標桿，尤其是在高中檔增益設置方面。相對較大尺寸的檢測器使光學對準變得容易，并且在將 Si 型號與可選的光纖適配器 PRA-FC/SMA 一起使用時也確保了很高的耦合效率。

從 10²到 10⁸ V/A（十進制增量）的可切換增益允許在從納瓦到高達 10 毫瓦光功率的很寬的動態范圍內進行精確和可靠的測量。

許多附加功能，如可切換的低通濾波器、偏移調整、可切換的 AC/DC 耦合以及通過 PC 進行手動和光隔離遠程控制的能力，使 OE-300 成為同類產品中很通用的寬帶光接收器。

Si 型號出廠時配備了光學自由空間輸入。可以選擇 1.035"-40 螺紋法蘭（包括外徑為 30 mm 的耦合環）和 25 mm 無螺紋法蘭。這兩種類型都與光學標準配件（如套管、透鏡、籠式系統、光學適配器等）具有廣泛的兼容性。來自不同制造商的螺紋自由空間輸入，例如，通過將 1.035"-40 外螺紋光纖適配器擰到它可以很容易地轉換為光纖輸入。

對于 InGaAs 模型，可以在允許高精度光纖測量的固定光纖輸入 (FC) 模型和具有自由空間輸入的模型（提供 1.035"-40 螺紋和 25 mm 無螺紋法蘭）之間進行選擇。

對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因為可能會發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到很好的結果。

所有 OE-300 型號都可以通過可選的接桿支架適配器類型 PRA-PAP 輕松安裝到標準 M4 和 8-32 UNC 螺紋光學接桿支架上。

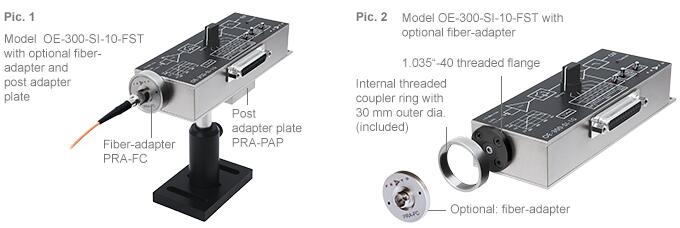

圖1：帶可選光纖適配器和后適配器；圖2：帶可選光纖適配器

應用

以下特性適用于所有型號：

可通過微調或外部控制電壓調整偏置，LED過載指示，輸出短路保護。通過3針Lemo®插座供電，該裝置配備有配合連接器，可選電源PS-15可用。有關更多信息，請查看數據表或聯系FEMTO。
