平衡光接收器/光電探測器系列 HBPR-特征

1. 帶寬高達 500 MHz

2. 共模抑制比 (CMRR) 高達 55 dB

3. 噪聲低，NEP 低至 3.7 pW/√Hz

4. 光譜范圍為 320 至 1700 nm 的 Si 和 InGaAs 型號

5. 可切換的 20 MHz 低通濾波器可很大限度地減少寬帶噪聲

6. 高達 60,000 V/A 的高增益，可分兩級切換

7. 可切換輸出耦合 (AC/DC)

8. 具有 10 MHz 帶寬的快速直流耦合監視器輸出

9. 輸入自由空間或光纖耦合

10. 1.035"-40螺紋自由空間輸入，兼容多種標準光學系統

通過獲取兩個輸入信號之間的精確差異，可以抑制共模噪聲，例如所用激光源的強度噪聲。通過這種方式，可以從信號測量路徑中提取最小的光信號，否則這些光信號將被淹沒在噪聲中。

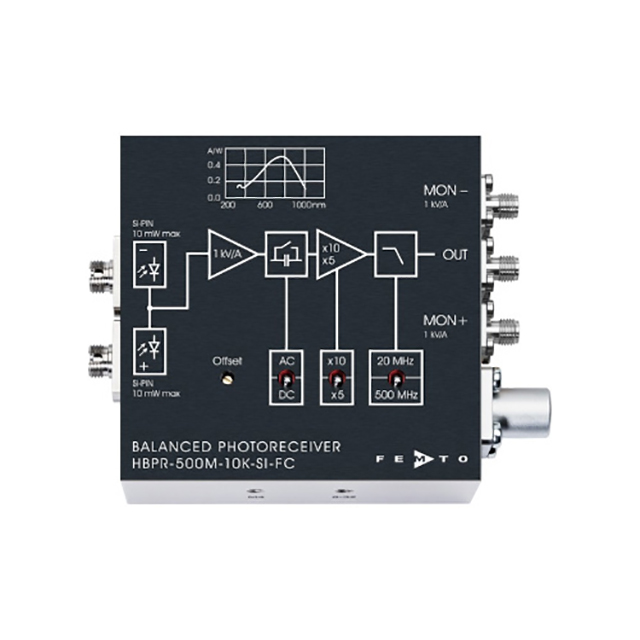

HBPR 系列的光接收器/光電探測器由兩個反并聯連接的光電二極管和一個后續的低噪聲跨阻放大器組合而成。光電二極管經過仔細選擇并成對匹配，以實現盡可能高的共模抑制比 (CMRR)。低輸入噪聲 (NEP) 和出色的共模抑制為 MHz 范圍內的平衡光接收器設定了標準，并實現了高靈敏度信號檢測。高帶寬允許精確檢測激光脈沖，即使具有高重復率和快速變化的信號形狀，例如在量子態層析成像中。

得益于可切換的帶寬限制（低通濾波器）、獨立的快速監控輸出、可調節偏移和可切換的 AC/DC 耦合等附加功能，HBPR 系列的光接收器是很通用的平衡光接收器之一。

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高而穩定的耦合效率。

由于探測器表面較大，帶有直徑0.8 mm 光電探測器的 FST 自由空間 SI 型號可以輕松轉換為光纖連接（FC、FSMA），只需擰上可選的 PRA 系列光纖適配器即可。對于檢測器面積較小的型號，例如直徑0.4 / 0.3 mm，建議僅在有限范圍內使用光纖適配器，因為可能會出現耦合損耗和不穩定性。如果重點放在高精度光纖測量上，則使用具有固定光纖輸入的 HBPR FC 模型通常會提供很好結果。

所有 HBPR 光接收器都配有 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準支架上的光學系統中。

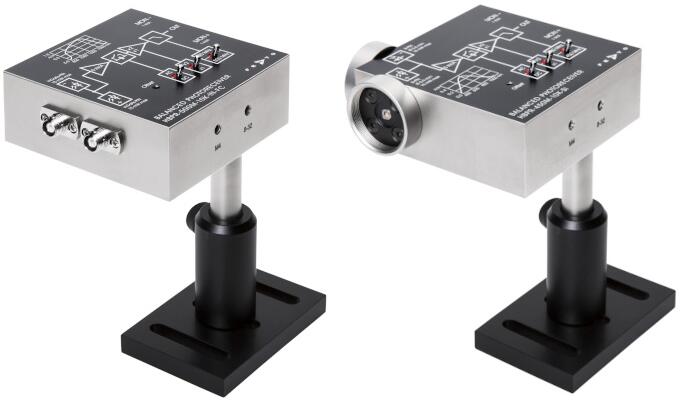

圖1：光纖耦合版本（FC）；圖2：帶 1.035"-40 螺紋 (FST) 的自由空間版本；（接桿不包括在交付范圍內）

光譜范圍為 320 至 1000 nm 的型號：

光譜范圍為 800 至 1700 nm 的型號：

以下規格適用于所有 HBPR 型號：

偏移量可通過電位器調節。輸出短路保護。通過 3 針 Lemo® 插座供電。配套連接器隨設備提供。可選電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
