FHF06 熱通量傳感器

更新時間:2025-03-13

瀏覽量:138

品牌：Hukseflux
型號：FHF06
描述：高溫箔片熱通量傳感器，可使用250?C；柔性，帶溫度傳感器和散熱器你需要一個能承受高溫的薄、靈活、靈敏的熱通量傳感器嗎？Hukseflux介紹了FHF06箔式熱通量傳感器。額定溫度范圍為–70至+...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

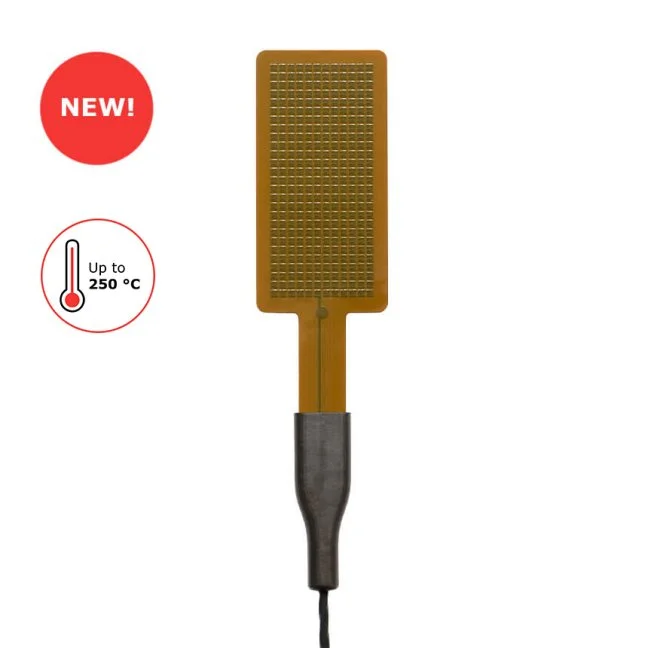

FHF06是一種高溫箔式熱通量傳感器，可用于高達250°C的溫度。這是因為它的全聚酰亞胺設計，而不使用任何膠水。FHF系列的其他成員，即FHF05系列，可以在120?C的溫度下使用。該傳感器薄、靈活且用途廣泛。FHF06測量通過其包含或安裝的物體的熱通量，單位為W/m2。

FHF06中的傳感器是一個熱電堆。該熱電堆測量FHF06柔性主體的溫差。還集成了一個T型熱電偶，以提供溫度測量。熱電堆和熱電偶是無源傳感器；它們不需要電力。

多個小型散熱器形成覆蓋傳感器的導電層，有助于降低測量的熱導率依賴性。有了這些內置的擴張器，FHF06的靈敏度與環境無關。

高達250°C的耐高溫連續使用

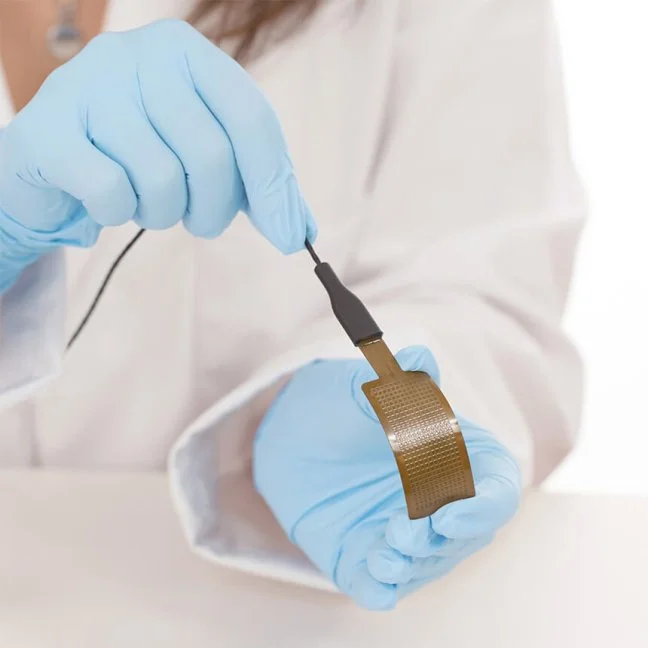

柔性（彎曲半徑≥7.5 x 10-3m）

低熱阻

快速響應時間

集成式T型熱電偶

堅固性，包括連接塊，用于消除應力

IP防護：IP67

集成散熱片，實現低導熱性

僅限傳感器箔：可在真空中使用

使用FHF06很容易。它可以直接連接到常用的數據記錄系統。以W/m2為單位的熱通量是通過FHF06輸出（一個小電壓）除以靈敏度來計算的。FHF06在其證書和FHF06電纜末端提供了靈敏度。

FHF06配備了一個可以緩解應力的連接塊，兩側都有密封的保護蓋，這樣濕氣就不會滲透，FHF06已經被證明是非常堅固和穩定的。

FHF06校準可追溯到標準。工廠校準方法遵循ASTM C1130–21的推薦做法。

當在高溫條件下使用時，FHF06對熱通量的敏感性可能與其證書上所述的不同。請參閱用戶手冊以更正這種溫度相關性。關于安裝，請參閱我們的應用說明如何安裝熱通量傳感器。

熱通量和溫度的組合測量為您提供了系統熱行為的全貌。熱通量傳感器輸出是一個小毫伏信號。熱通量傳感器通常與熱電偶相結合。我們有幾種用于放大、數據記錄和數據可視化的解決方案。請參閱我們關于帶有Hioki數據記錄器的傳感器放大或FHF傳感器的應用說明。

測量	熱通量、溫度
帶防護裝置的箔片外形尺寸	(25 x 50) x 10?3 m
測量范圍	(-20 to +20) x 103 W/m2
溫度傳感器	T型熱電偶，IEC 60584-1-2013第2類*
散熱器	包括
額定彎曲半徑	≥ 7.5 x 10?3 m
電纜額定負載	≤ 1.6 kg
傳感器熱阻	12 x 10?? K/(W/m2)
傳感器厚度	0.38 x 10?3 m
校準不確定度	± 5 % (k = 2)
靈敏度（標稱）	5 x 10?? V/(W/m2)
不對稱	< 2 %
額定工作溫度范圍	:
持續使用**	-70 to +250 °C
纜繩	-70 to +250 °C
連接塊	-70 to +250 °C
IP保護	IP67***
額定工作壓力范圍	高25巴
標準電纜長度	2 m
選項	電纜長度為5米或10米 2米、5米或10米長的獨立電纜僅傳感器箔，不帶接線，不帶連接塊 LI19手持式讀出單元/數據記錄器注：LI19僅測量熱通量
