荷蘭Hukseflux FHF04SC熱通量傳感器

更新時間:2025-03-13

瀏覽量:221

品牌：荷蘭Hukseflux
型號：FHF04SC
描述：FHF04SC是一種與加熱器結合的通用熱通量測量傳感器。當需要級別高的質量保證和長期熱通量測量時，它被使用。它薄、靈活、用途廣泛。FHF04SC測量通過其包含或安裝的物體的熱通量，單位為W/m2。FH...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

荷蘭Hukseflux FHF04SC熱通量傳感器描述：

用戶手冊

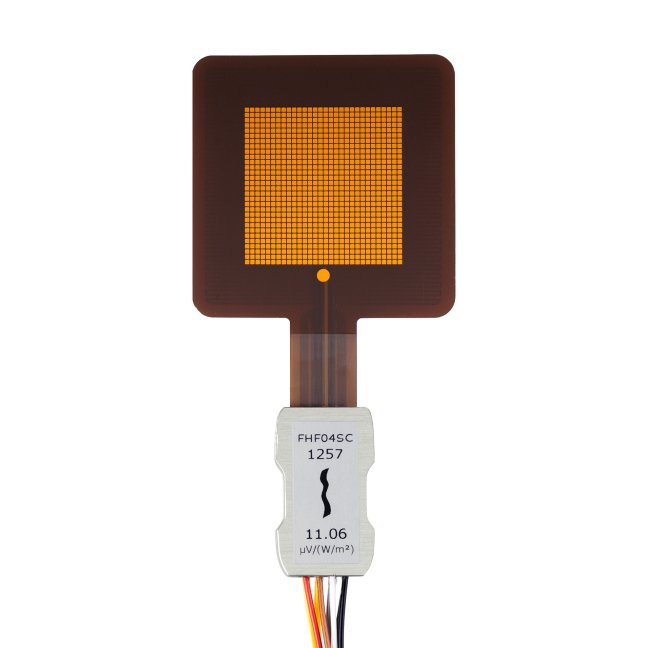

FHF04SC 是一種用于通用熱通量測量的傳感器，與加熱器結合使用。當需要高水平的質量保證和長期熱通量測量時，使用它。FHF04SC薄、靈活且用途廣泛。FHF04SC 測量通過其包含或安裝它的物體的熱通量，單位為 W/m2。FHF04SC中的傳感器是一個熱電堆。該熱電堆可測量 FHF04SC 柔性體上的溫差。還集成了 T 型熱電偶。熱電堆和熱電偶是無源傳感器;它們不需要電源。

多個小型導熱器形成覆蓋傳感器的導電層，有助于減少測量對熱導率的依賴性。憑借其內置的撒布器，FHF04SC的靈敏度不受其環境的影響。許多競爭傳感器沒有熱式散熱器。傳感器周圍的無源保護區域減少了邊緣效應，也用于安裝。

使用 FHF04SC 非常簡單。它可以直接連接到常用的數據記錄系統。以 W/m2 為單位的熱通量是通過將 FHF04SC 輸出（一個小電壓）除以靈敏度來計算的。當在與校準參考條件不同的條件下使用時，對熱通量的FHF04SC敏感性可能與其證書上注明的不同。有關建議的解決方案，請參閱用戶手冊。

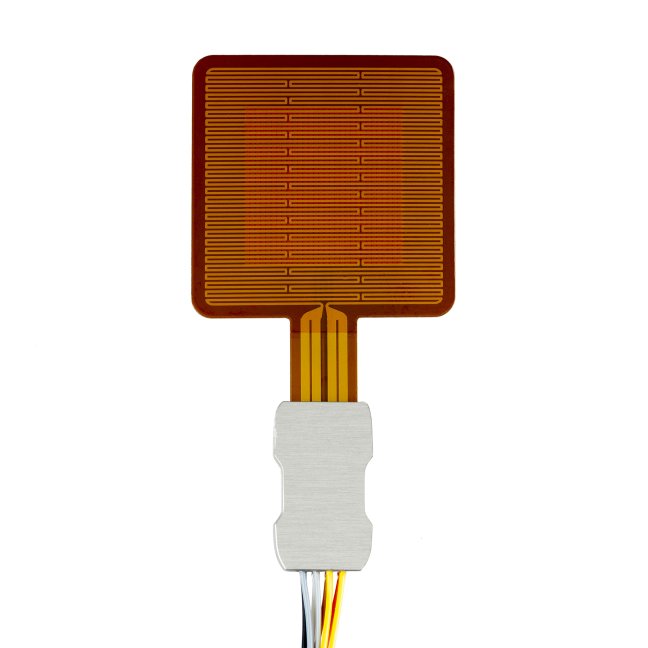

測量熱通量時，用戶可能希望定期檢查其傳感器性能。在使用過程中，薄膜加熱器被激活以執行自檢。熱通量傳感器對自檢的響應可驗證傳感器性能。隱式地還測試了電纜連接、數據采集、傳感器與其環境的熱連接和數據處理。熱通量傳感器通常盡可能長時間地保持安裝狀態。使用自檢功能，用戶不再需要將傳感器帶到實驗室來驗證其穩定的性能。在實驗室環境中，使用金屬散熱器，您甚至可以進行正式校準。加熱器具有特性良好且可追溯的表面積和電阻。

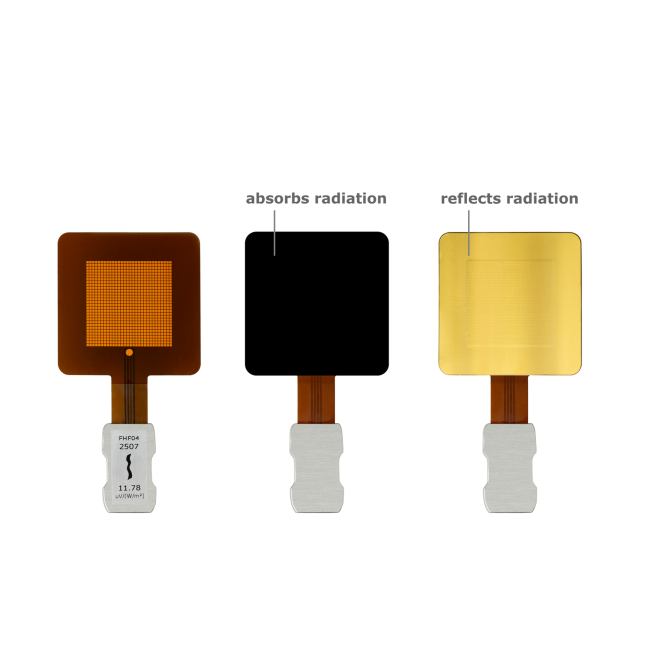

您想詳細研究能量傳輸/熱通量嗎？Hukseflux 幫助您將測量提升到一個新的水平：訂購帶有輻射吸收黑色和輻射反射金色貼紙的 FHF04。然后，您可以用一個來測量對流 + 輻射通量，而只用另一個來測量對流通量。減去 2 個測量值，得到輻射通量。BLK – 用戶可以將 GLD 貼紙貼在傳感器上。或者，它們可以預先應用訂購。有關說明，請參閱 BLK – GLD 貼紙系列用戶手冊和安裝視頻。

特點

柔性（彎曲半徑 ≥ 15 x 10?3 m）

低熱阻

溫度范圍寬

快速響應時間

集成 T 型熱電偶

堅固性，包括金屬連接塊，可用作應力消除

IP 防護等級：IP67（戶外應用必備）

集成導熱墊片，導熱系數依賴性低

技術規格

被測變量	熱通量溫度
測量范圍	（-10 至 +10） x 103 W/m2
靈敏度（標稱值）	11 x 10?? V/(W/m2)
溫度傳感器	T 型熱電偶
熱式擴張器	包括
在線功能測試	自檢，包括自校準
額定彎曲半徑	≥ 15 x 10?3 m
額定負載電纜	≤ 1.6 kg
帶防護罩的箔片的外部尺寸	（50 x 50） x 10?3 m
感應區域	9 x 10?? m2
傳感器熱阻	23 x 10?? K/(W/m2)
傳感器電阻范圍	160 至 240 Ω
傳感器厚度	0.7 x 10?3 m
校準的不確定度	± 5 % （k = 2）
額定溫度范圍 - 連續使用	-40 to +120 oC
IP 防護等級	IP67防護等級
標準線長	2 米
加熱器電阻	100 Ω
選項	電線長度為 5 m;BLK-5050 黑色貼紙;GLD-5050 金色貼紙
	溫度測量不確定度：C 值的 2 %。有關詳細信息，請參閱用戶手冊。額定工作條件：120 °C 連續使用，150 °C 短間隔;可在 -80 °C 下使用。傳感器不適合連續暴露在水中。
