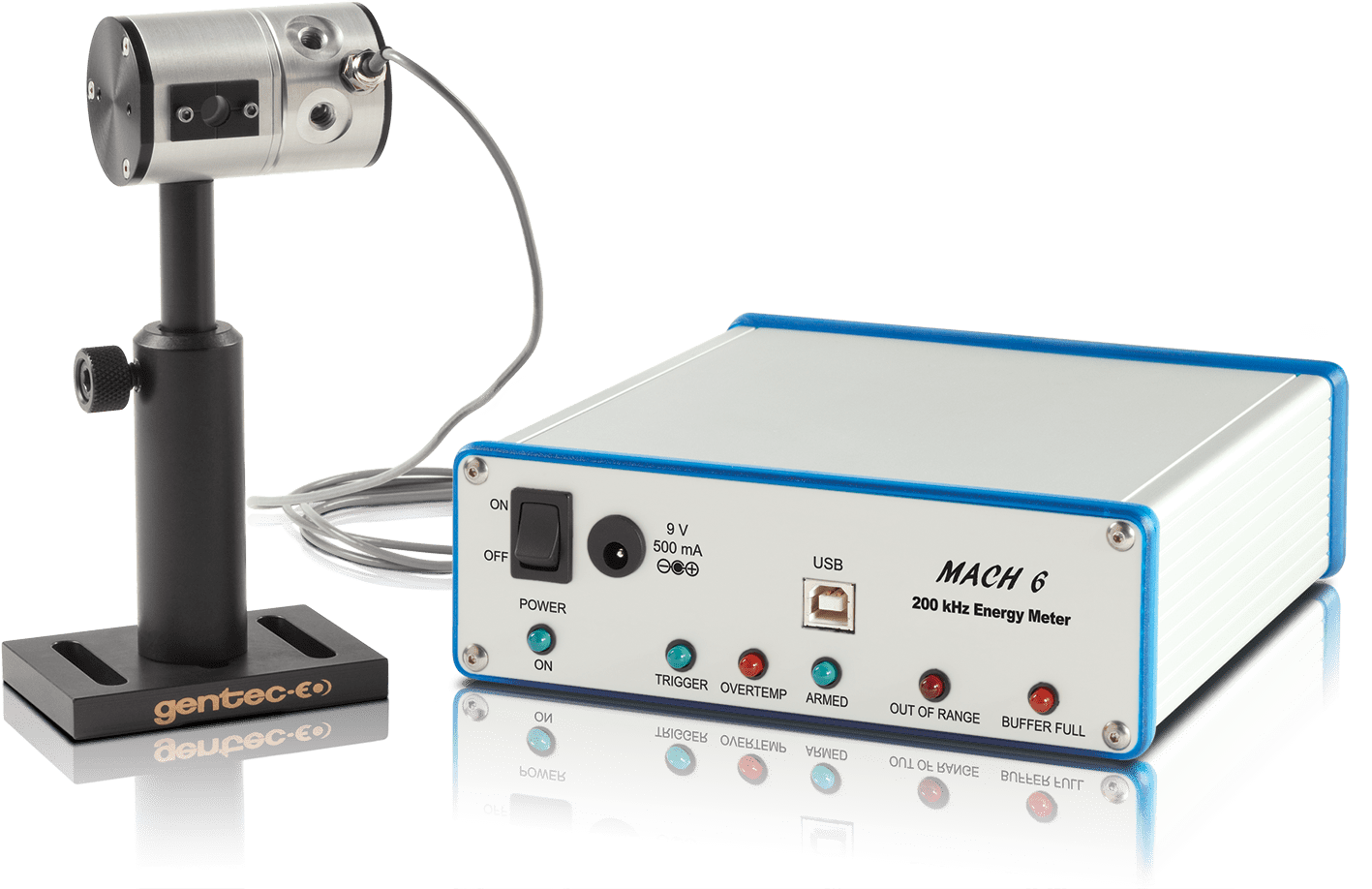

MACH 6——高速焦耳計

MACH 6 焦耳計可用于測量每個脈沖（頻率最高達 200 kHz），具備 12 位數的測試精度，可實時采集多達 400 萬個脈沖的數據。該焦耳計為適配我們快速能量探測器而設計，這些探測器包括硅探測器、砷化銦鎵探測器以及熱釋電探測器。其測量范圍涵蓋皮焦（pJ）至毫焦（mJ），波長范圍從 0.35 微米至 2.5 微米。若搭配 M6-Si 探測器和 M5-UC-QED 附件使用，您還能在 266 納米波長下進行測量。

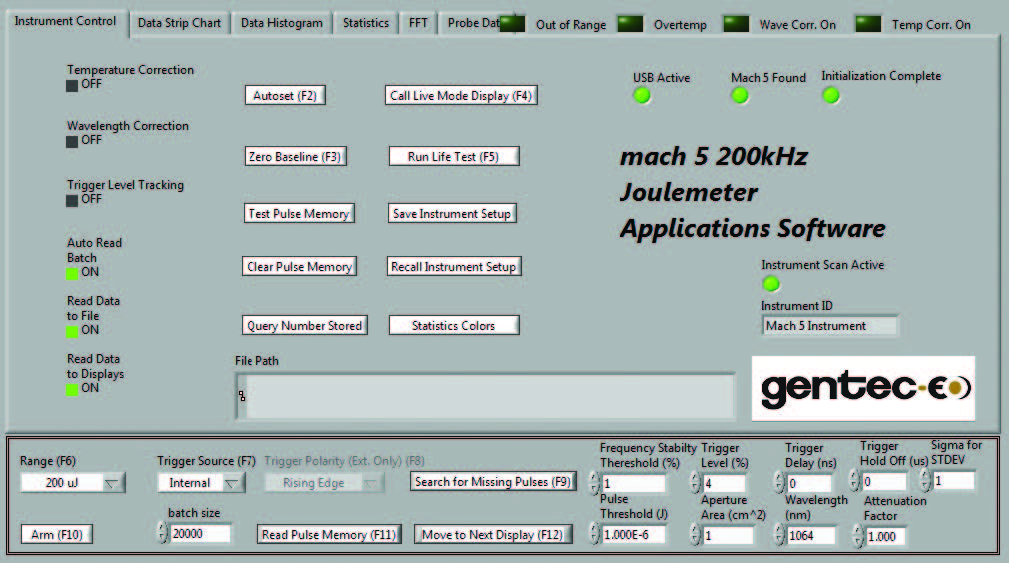

儀表控制屏幕

強大的 LabView 應用軟件包括許多的控制和診斷功能。左邊所示的儀表控制屏幕用于設置 MACH 6 的運行，包括量程、觸發、波長和其他項目。此外，還可通過該界面設置脈沖批大小并配置儀表，從而啟動數據采集。您可以通過該控制屏幕訪問“自動設置”、“調用實時模式”、“運行壽命測試”、“保存儀表設置”等功能。直接點擊或者按下相關的功能按鈕便可訪問這些功能。

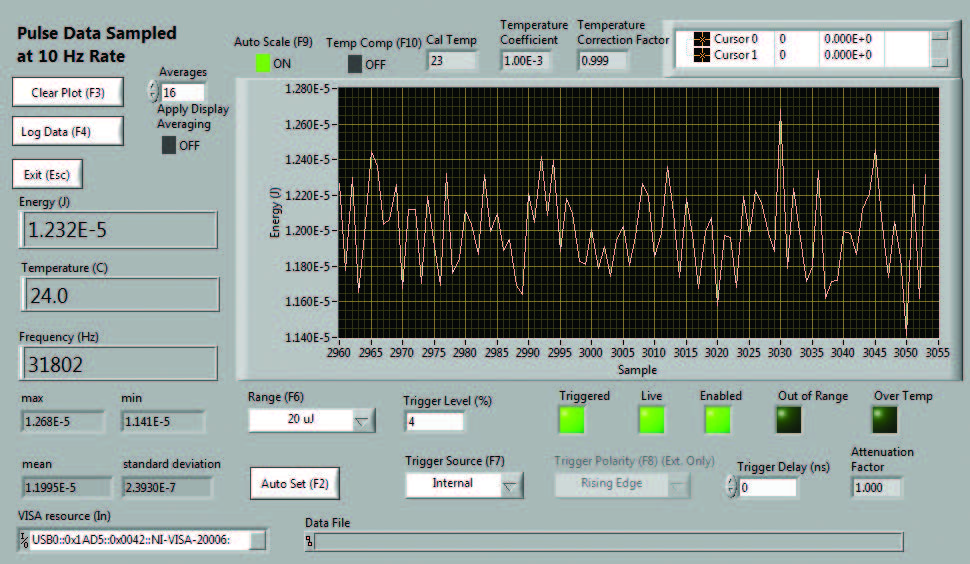

實時模式顯示

實時模式可從儀表控制屏幕訪問，您也可以簡單按下計算機上的“F4”功能鍵訪問該功能。在此模式下，由于需要在 10 Hz 頻率下采集激光脈沖樣本，儀表有意像普通慢速數字焦耳計一樣運行。該模式為您提供能量帶狀圖、實時能量讀數、統計數據和重復率。在設置激光器的 Mach 6 時，此模式非常有用。您可以選擇“自動設置”，使用這一功能時儀表會跑遍各個量程和觸發電平，直至其找到正確的范圍；您也可以手動進行設置。設置完成后，您將退出該界面并返回到“控制”界面，然后在該界面選擇批的大小，配置儀表并開始采集脈沖能量數據。

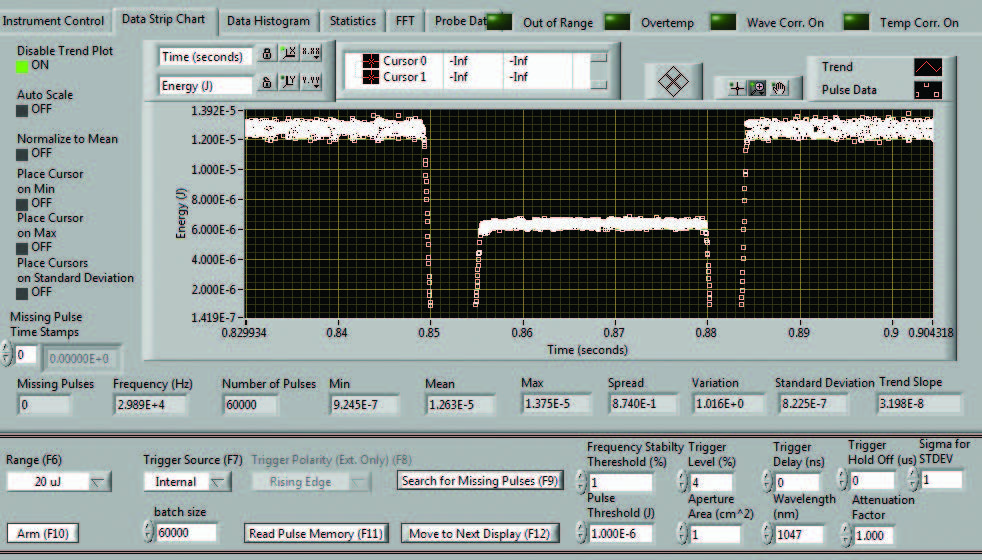

帶狀圖

通過帶狀圖顯示，您可以通過圖形快速瀏覽剛剛收集到的批脈沖數據。數據可以全尺寸顯示，也可以在自動縮放模式下顯示。您還可以放大一部分數據，如左邊的界面所示。用一個 ND 0.3 濾光片擋住光束后，您可以看到其對收集到的脈沖數據的影響。您可以為數據擬合趨勢線和最小/最大值線。在圖表下方您可以找到該批次的全套統計數據。在屏幕頂部您將看到幾個選項卡，通過這些選項卡可以切換至直方圖、統計數據和 FFT（快速傅里葉變換）顯示。

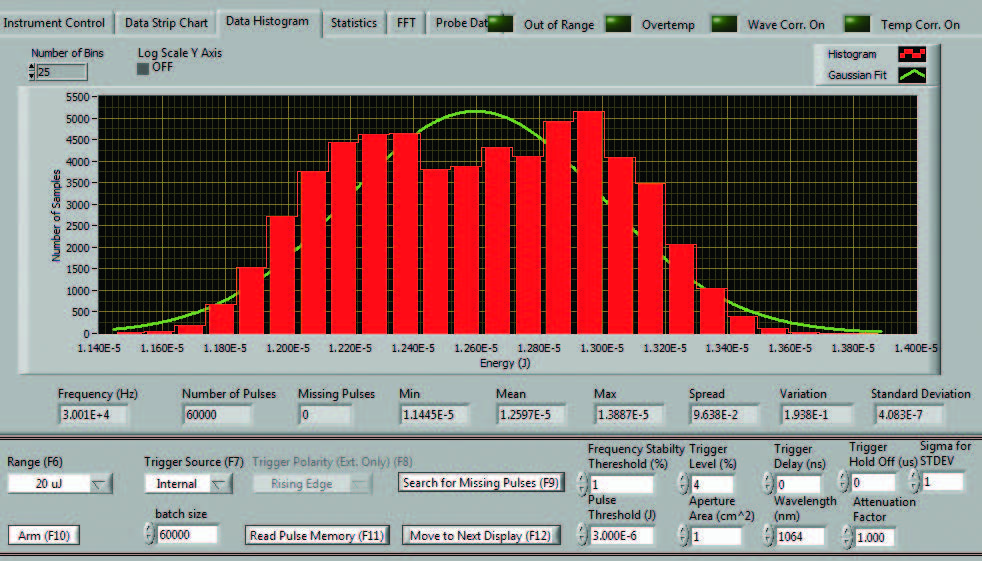

直方圖

想查看脈沖能量數據組的統計分布嗎？直方圖界面可以幫您實現。直方圖將為數據擬合“高斯曲線”。直方圖會沿圖表底部顯示完整的統計計算連同脈沖頻率。在統計數據的下方，您可以看到量程和觸發等儀表控制鈕。您還可以根據需要調整觸發延遲和釋抑。

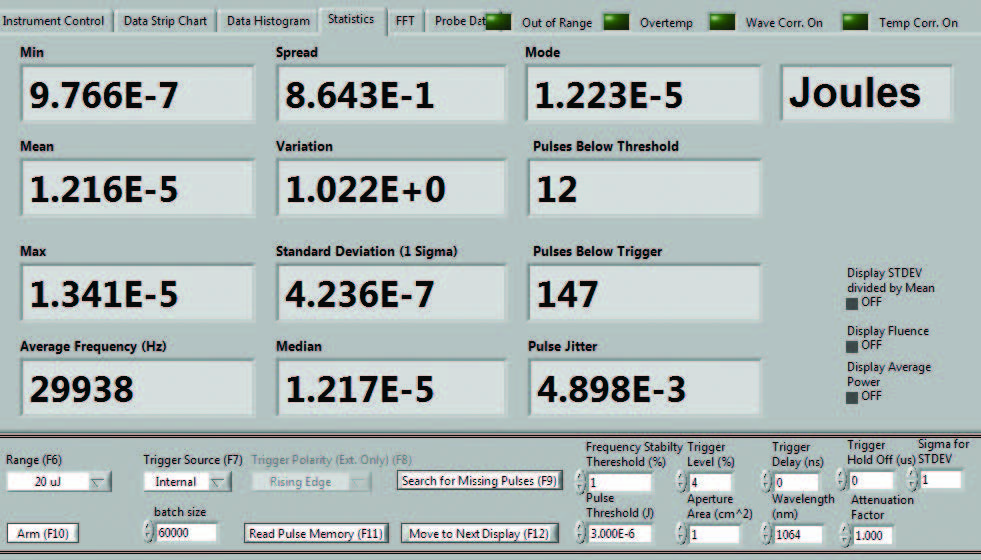

統計數據

統計數據會為您提供一份十分詳盡的適用能量讀數列表以及計算得出的各項統計指標，其中包括：最小值、最大值、平均值（算術平均數）、標準差、數值范圍（極差）以及變化量。此外，該系統還具備其他實用功能，例如：窗口顯示功能、平均頻率計算、脈沖抖動分析、后續脈沖觸發功能，以及針對脈沖信號中低于設定閾值（由您自行設定）部分的閾值監測功能。從左側屏幕中，您能夠觀察到能量閾值設定下 12 個低于 3 微瓦（μW）的脈沖，以及 147 個能量耗散脈沖（或低于閾值的脈沖）。

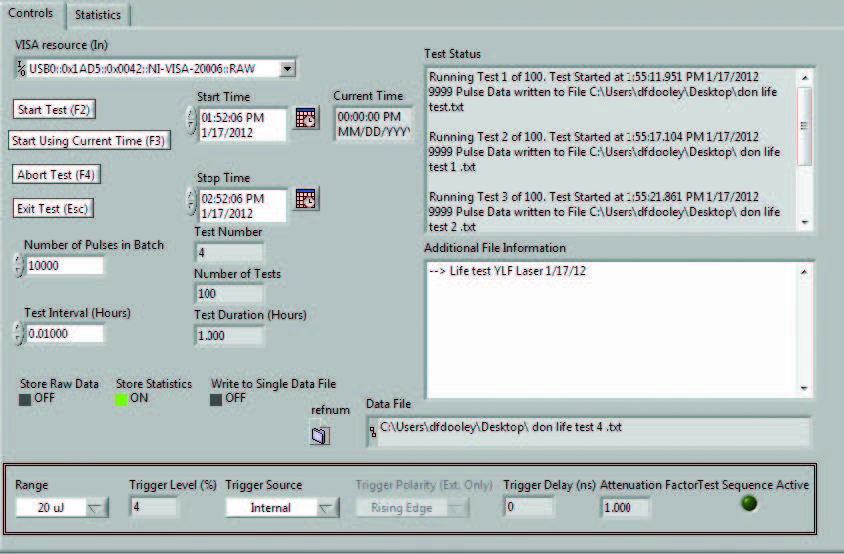

壽命測試模式

您是否希望對高重復頻率脈沖激光器開展壽命測試？是否想了解環境變化（例如溫度）對循環測試產生的影響？我們新增了一項強大功能，可助力您實現上述需求。在壽命測試界面中，您可自主選擇所需的統計指標，設定測試的起始日期與時間、結束日期與時間、脈沖數量以及測試間隔。您僅需指定一個用于存儲數據的文件，隨后點擊“開始”按鈕，之后便可放心離開、自由安排其他事務！待您返回時，將看到一套完整的數據集，該數據集會按您選定的時間間隔，記錄激光器的性能表現、溫度變化、沖擊情況、振動數據，或您關注的任何其他參數。

主要特性

高達 200 kHz 的脈間

以最高 200 kHz 的高重復頻率測量每個脈沖，無需采樣

捕捉并存儲高達 400 萬個脈沖

以 100 kHz 存儲 40 秒的數據

追蹤遺漏脈沖及閾值以下的脈沖

通過這一功能，可了解遺漏了多少脈沖或多少脈沖未達到能量閾值

多種探頭可供選擇

硅、砷化銦鎵和熱釋電探頭，適用于廣泛的波長和能量范圍

可供選擇的模擬模塊

使用我們的快速 M6 探測器、APM 以及示波器進行快速模擬能量測量

全速 USB 2.0 連接

確保高數據率傳輸及快速操作

具備多種診斷功能的用戶友好性軟件

實時模式、帶狀圖、直方圖和統計數據顯示屏

用于時間診斷的脈沖能量數據 FFT 顯示屏

壽命測試模式，實現激光測試自動化
