英國PHOTEK AuraTek-PCS AuraTek-Round AuraTek-Square 多通道光子計數器

更新時間:2025-03-13

瀏覽量:228

品牌：PHOTEK
型號：AuraTek
描述：AuraTek 是下一代多通道光子計數器，提供 <40 ps rms 的出色單光子計時、高密度自適應通道格式，并帶有可選的集成讀出電子設備。目前提供三種格式：AuraTek-PCS、AuraTek-R...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

AuraTek 多通道光子計數器描述：

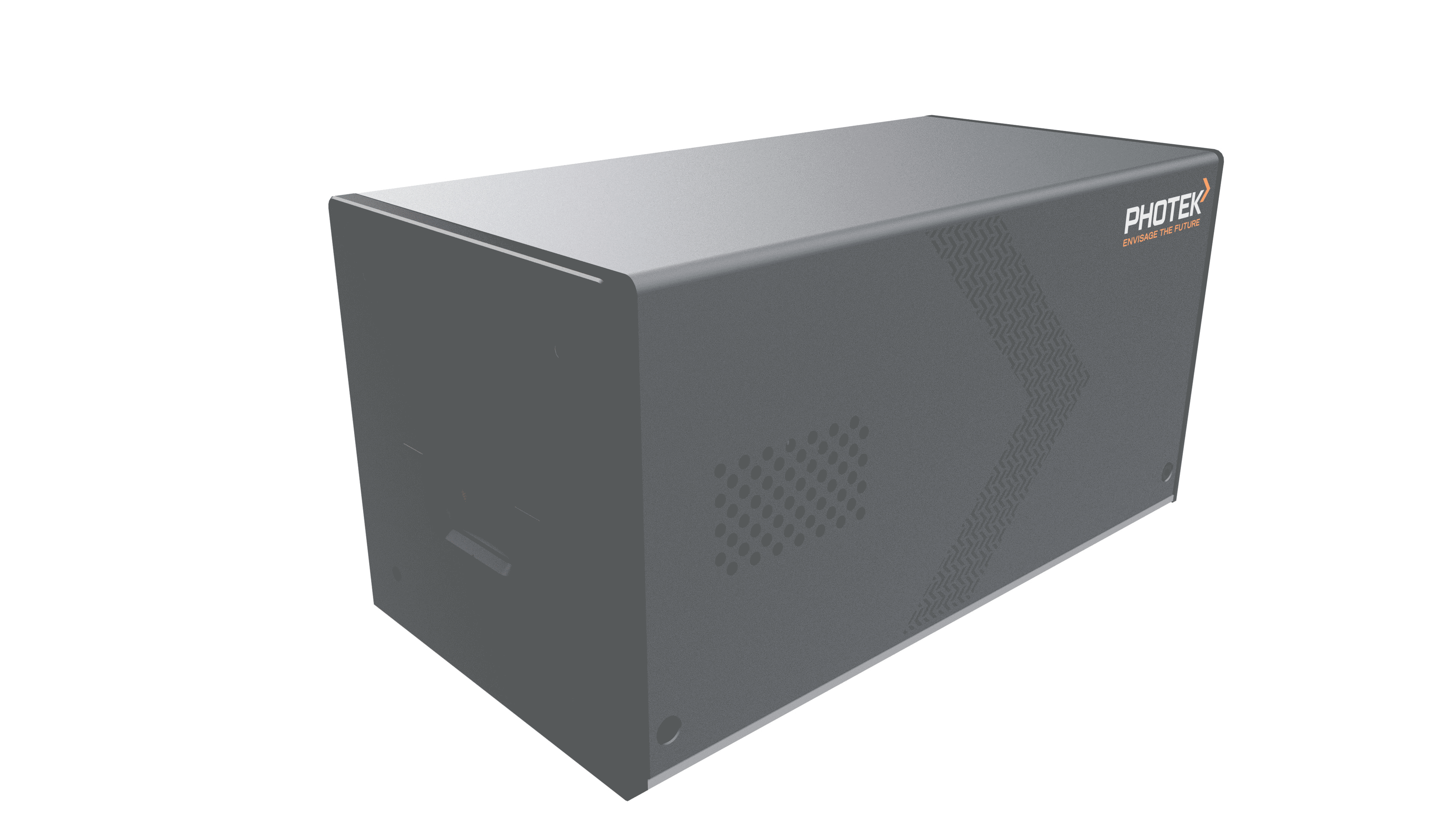

AuraTek-PCS 多通道光子計數系統：

AuraTek-PCS是一種創新的光子計數系統，結合了多陽極MCP-PMT與高性能TOFPET讀出電子器件。該系統易于使用，包含256個獨立的高性能光子計數通道，每個通道具有44 ps分辨率的時間戳，在振幅行走校正后的計時性能< 100 ps rms。該系統是自觸發和事件驅動的，時間和振幅數據提供每個光子檢測。每個通道的最大計數率為160 kcps，系統的最大總計數率約為10 Mcps。可選的用戶提供的事件標識符可以被時間戳，并通過將256個陽極中的一個替換為外部輸入來包含在數據流中。傳感器頭使用的160 MHz時鐘可用于同步外部電路，或者用戶可以提供自己的160 MHz時鐘。千兆以太網鏈路(最大數據速率為640 Mbps)最終連接到數據采集計算機，提供在線數據顯示并將原始數據存儲到磁盤以供以后處理。AuraTek-PCS可與Photek的任何高靈敏度光電陰極一起使用，每個陰極都提供高量子效率和極低的暗數，以獲得優佳的信噪比性能。根據您的特定需求定制AuraTek-PCS包括:光纖輸入窗口的接近聚焦，多光子脈沖讀出，和不同的像素大小和幾何形狀。提供軟件以實時監測數據并優化數據后處理。

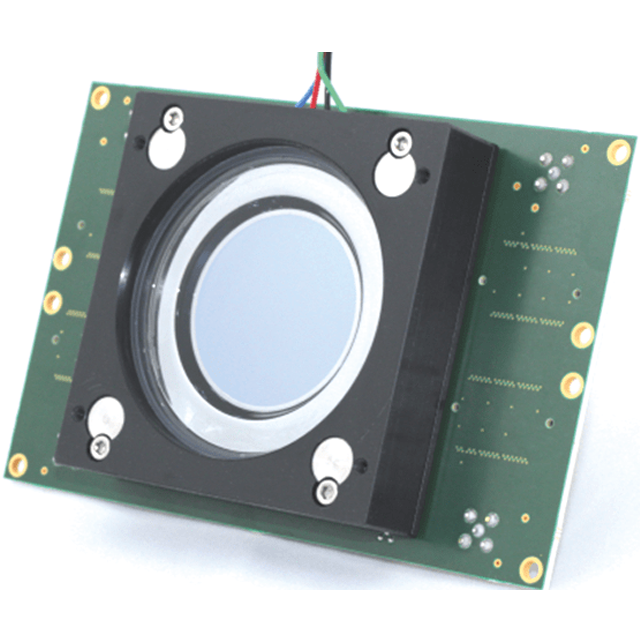

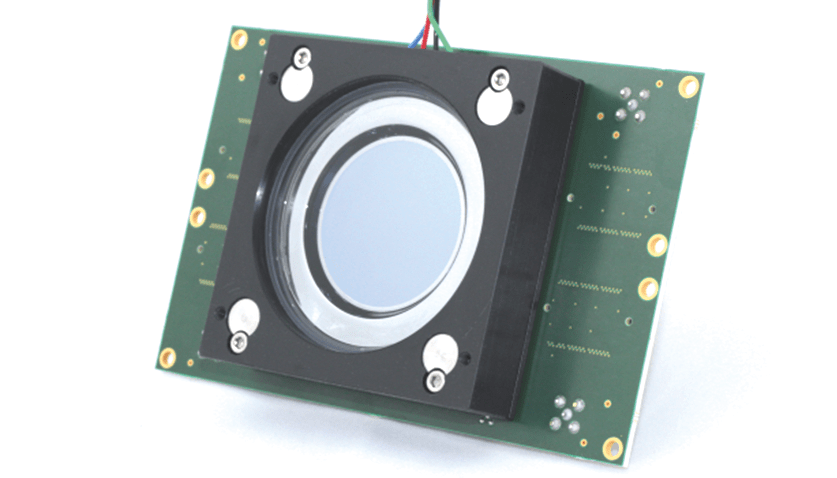

AuraTek-Round 多陽極 MCP-PMT：

AuraTek-Round 是下一代多陽極微通道板光電倍增管 (MCP-PMT)。它可以配置為多通道單光子計數器或模擬光子脈沖分析儀。1024 個獨立的陽極以 0.88 毫米的間距排列成 32 x 32 的圖案，從而產生 28.16 平方毫米的活性區域。客戶可以通過高密度連接器請求完整的 1024 個陽極的定制配置，或將陽極分組以形成獨特的讀出幾何形狀。計時性能是先進的，脈沖上升時間 < 175ps，單光子傳輸時間擴展 < 40 ps rms/通道。

關鍵屬性：

真正的無噪聲光子計數

430 ps FWHM 脈沖寬度

< 40 ps rms 的傳輸時間擴展

極低的暗計數

在 0.88mm 間距上具有 1024 個像素的高密度陽極

各種高 QE、低噪聲的光電陰極，覆蓋整個紫外到可見波長

抗磁場

協助選擇讀出電子設備

AuraTek-PCS和AuraTek-Round的應用：

高含量篩選

時間分辨光譜

寬場時間相關單光子計數

熒光壽命成像顯微鏡 (FLIM)

福斯特共振能量轉移 (FRET)

激光雷達

波長移動光纖讀出器

閃爍/切倫科夫光纖讀數

微孔板讀數

光束監視器

AuraTek-Square 多陽極 MCP-PMT：

AuraTek-Square 是下一代多陽極微通道板光電倍增管 (MCP-PMT)。它可以配置為多通道單光子計數器或模擬光子脈沖分析儀。4096 個單獨的陽極以 64 x 64 的模式排列，間距為 0.88 毫米，產生 53 平方毫米的活性區域。整個管子為 59 平方毫米，可以有效地平鋪多個 AuraTek-Square 以覆蓋大面積。客戶可以通過高密度連接器請求完整 4096 個陽極的定制讀出配置，或將陽極分組以形成獨特的讀出幾何形狀。計時性能是先進的，脈沖上升時間 < 175 ps，單光子傳輸時間擴展 < 40 ps rms/通道。

關鍵屬性：

真正的無噪聲光子計數

430 ps FWHM 脈沖寬度

< 40 ps rms 的傳輸時間擴展

極低的暗計數

具有 0.828 毫米間距和 4096 個陽極的任何 PMT 中的高陽極密度

各種高 QE、低噪聲的光電陰極，覆蓋整個紫外到可見波長

抗磁場

協助選擇上好的讀出電子設備

應用：

環形成像切倫科夫 (RICH)

內反射切倫科夫 (DIRC) 檢測

采樣量熱儀讀數

波長移動光纖讀數 (FLIM)

閃爍/切倫科夫光纖讀數 (FRET)

光束監視器

高含量篩選

時間分辨光譜

激光雷達

防區外化學/生物檢測

微孔板讀數

AuraTek 多通道光子計數器產品系列：

PHOTEK 零件號	描述	下載
AuraTek-PCS	AuraTek-PCS 多通道光子計數系統。陽極規格 16 x 16	數據表
AuraTek-Round	AuraTek 圓形多陽極 MCP-PMT。陽極格式 32 x 32（可重構）	數據表
AuraTek-Square	AuraTek-Square 多陽極 MCP-PMT。陽極格式 64 x 64（可重構）	數據表
	技術說明：AuraTek 多陽極 MCP-PMT	技術說明
