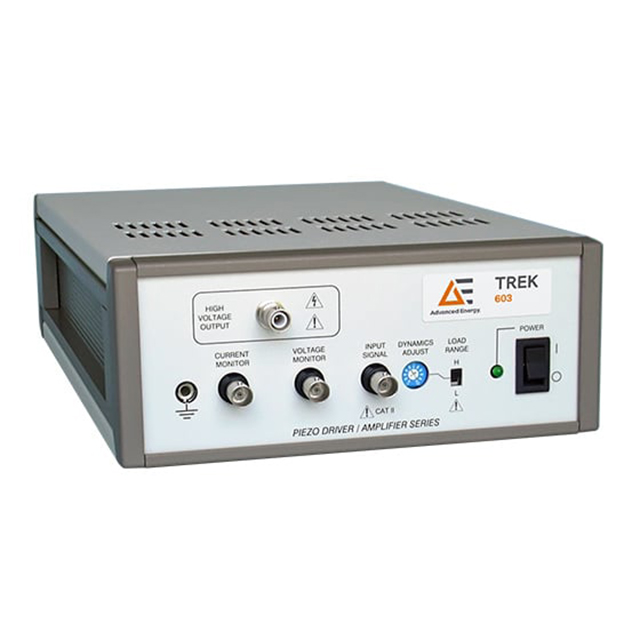

美國Trek 603 功率放大器和壓電驅動器

更新時間:2025-03-13

瀏覽量:206

品牌：美國Mightex
型號：Trek 603
描述：Trek 603是一款高壓直流功率放大器/壓電驅動器，旨在在客戶指定的可用設置范圍內，對雙極或單極范圍內的輸出電壓進行精確控制。該儀器通過利用四象限有源輸出級將電流吸收或提供給無功或電阻性負載，實現了...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 603 功率放大器和壓電驅動器描述：

數據表

Trek 603是一款高壓直流功率放大器/壓電驅動器，旨在在客戶指定的可用設置范圍內，對雙極或單極范圍內的輸出電壓進行精確控制。該儀器通過利用四象限有源輸出級將電流吸收或提供給無功或電阻性負載，實現了無功負載所需的精確輸出響應和高轉換速率。Trek 603被配置為非反相放大器，有單通道或雙通道封裝，可在臺式或19英寸機架上操作。

從可用范圍和選項中選擇 Trek 603 高壓放大器/壓電驅動器可在客戶指定的雙極或單極范圍內精確控制輸出電壓。滿足電抗負載的需求 Trek 603 利用四象限有源輸出級將電流吸收或提供給電抗或電阻負載，從而實現精確的輸出響應和高轉換速率。它配置為同相放大器，提供單通道或雙通道封裝。

產品亮點

一個外殼中最多有兩個獨立的放大器通道

符合 CE 標準，確保可靠性

可重新編程的出廠設置輸出配置

動態調整，以優化各種負載參數的交流響應

負載范圍開關

在臺式或 19 英寸機架中使用

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

利用低輸出噪聲和精確輸出

產品應用

驅動壓電致動器

調制電光

靜電控制離子束

為自動化或計算機控制提供遠程開/關功能系統

產品規格

輸出電壓范圍	0至±125 VDC或峰值交流電 0至-250 VDC或峰值交流電 0至+250 VDC或峰值交流電
輸出電流范圍	±40 mA DC或±80 mA峰值A(chǔ)C，持續時間小于1 ms
直流電壓增益	50 V/V（可提供25 V/V的增益）
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于500 mV
輸出噪聲	小于20 V rms1
轉換速率	大于100 V/μs（典型值為10%至90%）
大信號帶寬	DC至大于150 kHz（5%失真）
尺寸	單通道儀器:222.3 x 108 x 381 mm (8.75 x 4.25 x 15 in) 雙通道儀器:433.8 x 108 x 335 mm (17 x 4.25 x 15 in)
重量	單通道儀器:4.3 kg (9.4 lb) 雙通道儀器:8.6 kg (18.8 lb)
輸出功率（W）	5, 20
最大輸出電流（A）	±0.04、±0.08
轉換速率（V/ms）	>100000
輸出電流范圍（mA）	0 至 ±40 DC，±80 AC
輸出電壓范圍（V）	0 至 ±125， 0 至 ±250
