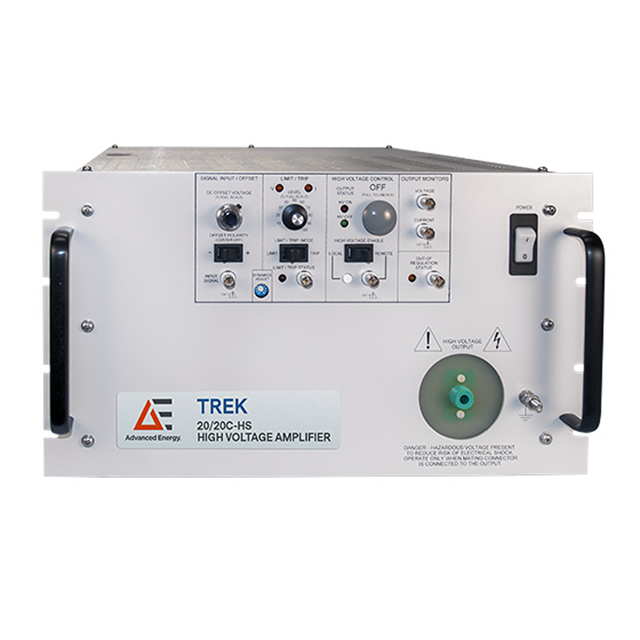

美國Trek 20/20C 同相高壓放大器

更新時間:2025-03-13

瀏覽量:198

品牌：美國Trek
型號：Trek 20/20C
描述：直流穩定 Trek 20/20C 高壓功率放大器具有四象限有源輸出級，這對于實現準確的輸出響應和高轉換速率至關重要。它在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。Trek 20/20C 用于...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 20/20C 同相高壓放大器描述：

數據表

直流穩定 Trek 20/20C 高壓功率放大器具有四象限有源輸出級，這對于實現準確的輸出響應和高轉換速率至關重要。它在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。Trek 20/20C 用于眾多工業和研究應用，例如材料表征、鐵電體和大氣等離子體。Advanced Energy 的 Trek 20/20C-HS 高壓放大器提供三倍的峰值電流、更高的轉換速率和更大的帶寬。

Trek 20/20C是一款用于工業和研究應用的直流穩定高壓功率放大器。它采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或無功負載）所需的精確輸出響應和高轉換速率至關重要。它被配置為非反相放大器。

產品亮點

動態調整可優化各種負載參數的交流響應

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

本地和遠程高壓開/關功能

開關可選擇電流限制或跳閘

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于免維護運行和固態設計

利用低輸出噪聲和精確輸出

產品應用

靜電偏轉

電泳

絕緣測試

電流變液

電光調制

材料極化

交流或直流偏置

離子束轉向

粒子加速器

質譜儀

材料特性

鐵電體

大氣等離子體

介質阻擋放電

產品規格

輸出電壓范圍	0 to ±20 k VDC or peak AC
輸出電流范圍	0 to ±20 mA DC or peak AC
輸入電壓范圍	0至±10 VDC或峰值AC
輸入阻抗	標稱25Ω
直流電壓增益	2000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±2V
輸出噪聲	小于1.5Vrms
轉換率	大于450V/us(典型值為10%至90%)
小信號帶寬	DC到更大的20kHz-3dB)
大信號帶寬	直流至大于7.5 kHz，典型值 (-3 dB) 直流至大于3.75 kHz(1%失真)
尺寸	279 x 482 x 654 mm (11 x 19 x 25.75 in)
重量	24.9 kg (55 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	達到85%，不凝結
輸出功率（W）	400
最大輸出電流（A）	±0.02
轉換速率（V/ms）	>450000
輸出電流范圍（mA）	0 至 ±20
輸出電壓范圍（V）	0 至 ±20000
