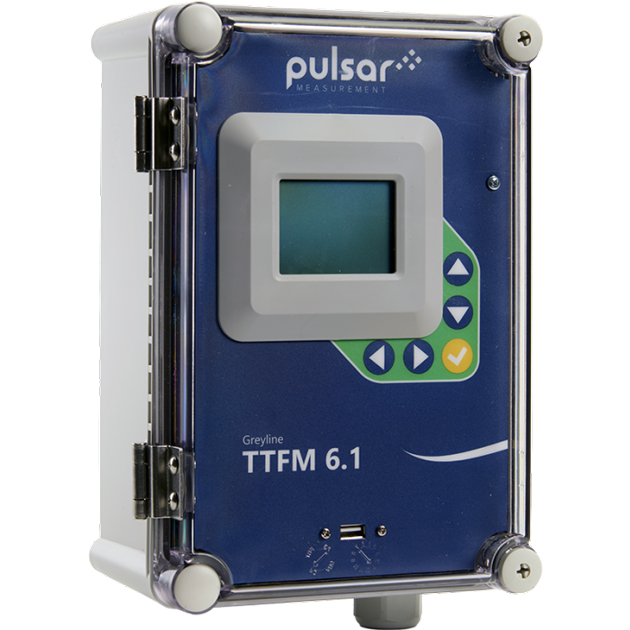

TTFM 6.1傳輸時間流量計描述：

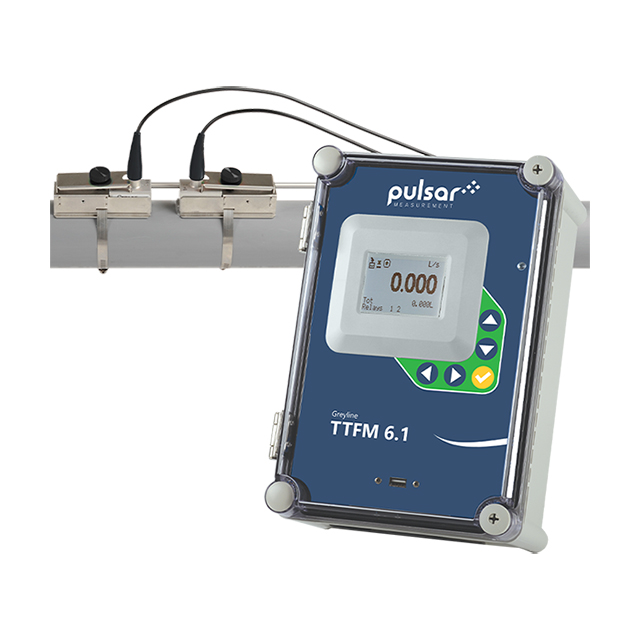

TTFM 6.1 傳輸時間流量計是處理過的清潔水、原水、冷卻水、化學品、液壓油、低電導率水、水/乙二醇溶液以及柴油和燃料油的選擇。該裝置的工作原理是測量從一個換能器傳輸到另一個換能器的超聲波脈沖的飛行時間差。發送和接收信號之間的時間由流量計測量。將 TTFM 6.1 傳輸時間流量計超聲波傳感器安裝在管道外部，并使用內置的 5 鍵鍵盤輸入管道材料、外徑、壁厚和流體類型。TTFM 6.1 將顯示正確的傳感器間隔距離和安裝方法。

使用 TTFM 6.1 傳輸時間流量計，您無需成為非接觸式流量測量專家，即可在您的應用中獲得結果。讓我們幫助您準確測量整管中相對清潔的非充氣流體的流速。

易于選擇

TTFM 6.1 只有三種易于選擇的傳感器尺寸，適用于所有常見的管道材料，并可根據您的應用量身定制選項，是為您的下一個清潔液體流動應用指定的簡單選擇。

易于使用和維護

借助可互換的夾持式傳感器、標準安裝硬件和快速設置菜單，安裝快速且無需停機。非常適合改造和新安裝。由于沒有活動部件，幾乎不需要維護，而使用固態組件，性能不會隨時間漂移，確保準確性和安心。

隨時隨地輕松提供幫助

借助 Pulsar Measurement 直接提供的實時銷售和應用支持，只需一個電話即可獲得幫助。對于需要定期重新校準的應用，我們隨時準備為您提供具有成本效益的校準服務和快速周轉服務。

特點

三種易于選擇的傳感器選項，涵蓋 15 mm 至 1,200 mm 標稱管道直徑。

傳感器適用于所有常見的管道材料。

標準安裝硬件使新手安裝人員看起來像專家。

傳感器只需綁在管道外部，這意味著沒有磨損，也無需停機安裝。

易于聯系且知識淵博的員工將在安裝前、安裝中和安裝后為您提供幫助。

模擬、脈沖和串行通信選項，可滿足您的特定應用需求。

標準的 2600 萬點數據記錄儀和免費的記錄軟件使數據管理和報告變得快速而簡單。

所有傳感器均經批準可用于危險場所。

規格

操作參數	適用于固體或氣泡含量低于 2% 的全管中的清潔液體
編程	內置 5 鍵鍵盤，提供英語、法語和西班牙語菜單語言選擇
電子外殼	NEMA4X （IP 66）聚碳酸酯，帶透明防碎蓋
流速范圍	±0.02 米/秒至 12.2 米/秒（±0.07 英尺/秒至 40 英尺/秒）
準確性	讀數的 ±1%，從 0.46 米/秒到 12.2 米/秒（1.5 英尺/秒到 40 英尺/秒）;±0.0046 m/s （±0.015 ft/s）速度低于 0.46 m/s （1.5 ft/s）重復性和線性度：±0.25%
顯示	白色背光矩陣 - 顯示 5 位流速，帶浮動十進制、14 位累加器、繼電器狀態、操作模式和校準菜單
電源輸入	100-240 V AC 50/60 Hz，最大 10 VA 可選：9-32 V DC，最大 10 W
模擬輸出	隔離式 4-20mA、0-5 V、1 kΩ 最大負載
控制繼電器	2 個繼電器，“C”形干觸點，額定電流為 5 A SPDT;可編程流量報警和/或流量比例脈沖可選：附加 4 個（共 6 個），額定電流 5 A SPDT
數據記錄儀	內置 128 MB 數據記錄器，帶 USB 輸出和 Windows 軟件?？扇菁{約 2600 萬個數據點
工作溫度（電子元件）	-20 °C 至 60 °C（-5 °F 至 140 °F）
大約的運輸重量	5.5公斤（12磅）

傳感器規格
管道直徑（推薦）	SE16A：15 毫米至 40 毫米（0.5 英寸至 1.5 英寸） SE16B：50 毫米至 250 毫米（2 英寸至 10 英寸） SE16C：300 毫米至 1,200 毫米（12 英寸至 48 英寸）
管徑（適用于）	SE16A：15 毫米至 150 毫米（0.5 英寸至 6 英寸） SE16B：50 毫米至 1,200 毫米（2 英寸至 48 英寸） SE16C：100 毫米至 1,200 毫米（4 英寸至 48 英寸）
管材	任何金屬或塑料聲波導電材料，包括碳鋼、不銹鋼、球墨鑄鐵、混凝土襯里球墨鑄鐵、鑄鐵、PVC、HDPE、PVDF、玻璃纖維、銅、黃銅、鋁和帶有粘合襯里的管道，包括環氧樹脂、橡膠和聚四氟乙烯
工作頻率	SE16A：2.56 MHz SE16B：1.28 MHz SE16C：640 kHz
工作溫度	-40 °C 至 150 °C（-40 °F 至 300 °F）
傳感器安裝套件	SE16A：包括帶管夾的不銹鋼軌道、內置尺子和耦合帶 SE16B：包括一套不銹鋼換能器支架、夾具、對準桿和耦合帶 SE16C：包括一套不銹鋼換能器支架、夾具、帶內置尺子的對準桿和耦合帶
傳感器電纜	三軸，7.6 米（25 英尺），帶 BNC 連接器和密封套;可擴展至 152.4 米（500 英尺）
危險場所	經認證的非易燃性，適用于 I 類，第 2 類，A、B、C、D 組可選：經認證的本質安全，適用于 I 類，第 1 類，C 組，D組;II類，E、F、G組;III級;包括 4 型可選：經認證，傳感器安裝在 ATEX 中，本質安全。IECEx 0 區，Ex ia IIB T4 Ga，危險場所
