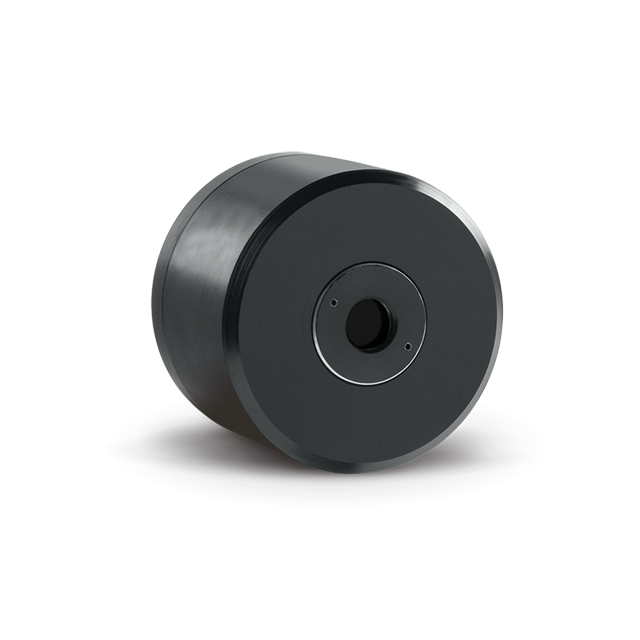

Gentec-EO THZ5B-BL-DZ-D0太赫茲探測器描述：

數據表(中) 數據表(EN) T-RAD (DB-15)用戶手冊

Gentec-EO THZ5B-BL-DZ-D0太赫茲探測器的功率測量高達 20 mW。

T-RAD

T-RAD 是一款基于微處理器的數字輻射計，包含一個 12 位 ADC 和 DSP 鎖定軟件。其通過 USB 連接供電，該連接也可作為虛擬 COM 端口。當 THZ-B 太赫茲熱釋電探測器插入 T-RAD 模塊時，該模塊會讀取探頭 EEPROM 的內容，后者可識別探測器并提供校準和波長糾正數據。借助設備隨附的 LabView 軟件，可輕松設置輻射計、測量太赫茲或寬帶輻射源并記錄數據。該軟件與 Windows 7, 8 & 10 兼容。

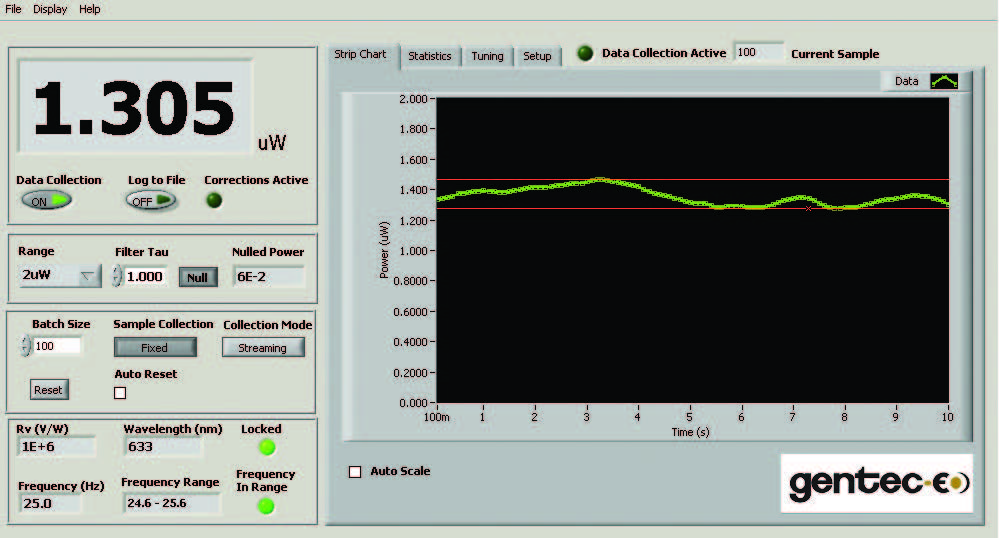

儀器控制與帶狀圖

無論選擇哪個顯示屏標簽，儀器控制和輻射功率測量值始終可見，因此可輕松更改輻射計設置。儀器控制包括：量程、Tau 過濾器、批次大小、數據收集模式、重置選項和用于背景消除的空按鈕。此外，還有更多設置和操作狀態指示燈，包括：探測器接收、波長、頻率（實際）、鎖定和量程內頻率等指示燈。帶狀圖可連續或按批次顯示以瓦為單位的輻射功率測量值。請選擇滿刻度、自動刻度或手動定標選項。

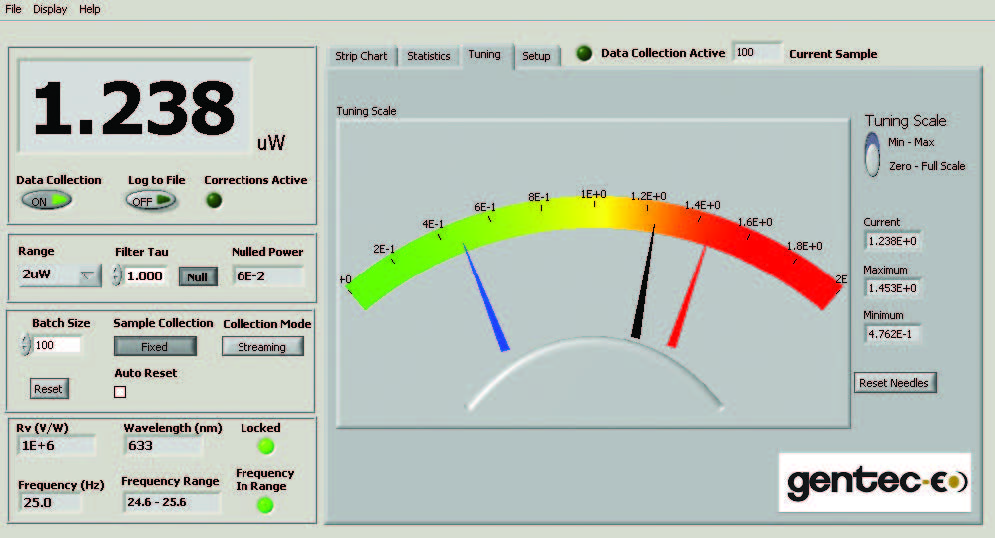

儀器控制與指針調整

“調整”選項卡可選擇非常有用的“指針調整”顯示屏。這是一個仿真模擬儀表，其速度由“tau 過濾器”設置決定。設置帶有輻射源的輻射計時，可使用此儀表。將探頭對準輻射源（即設定峰值讀數）時，“Tau”通常設置為較小值。有一個控制按鈕可以選擇“滿刻度”、“小值-大值”或“重置”。在“小值-大值”模式下，指示燈對于小功率顯示為“藍色”，對于大功率為“紅色”。

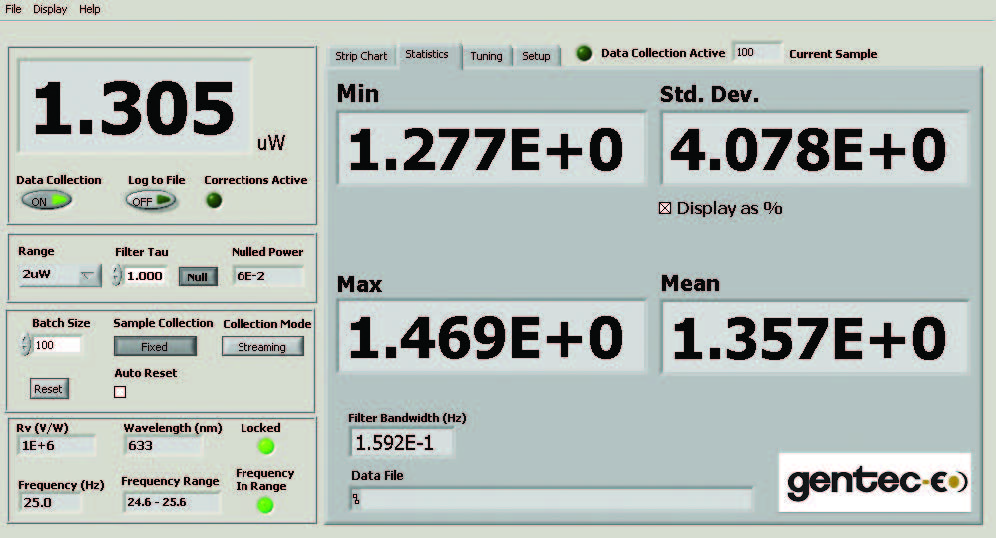

儀器控制與統計數據

在“統計數據”選項卡下，有 4 個包含所選批次統計數據的大窗口，分別為：小值、大值、標準差和平均數，以工程計數法表示。用戶可選擇以瓦或 % 來顯示標準差。另外還有一個窗口可以根據用戶選擇的“Tau 過濾器”（0.100 至 100 秒）顯示數字帶通過濾器的帶寬。設置時，應使用較小的時間常數；進行測量時，應使用較大的時間常數，特別是在儀器的量程低端。

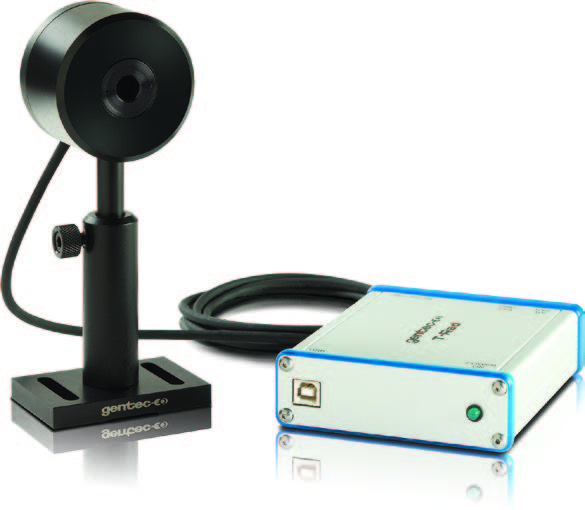

THZ-B-DZ 探測器與 T-Rad 模塊

雖然我們提供模擬解決方案，但為了簡單、方便和靈敏度起見，我們推薦選擇 THZ-B-DZ 探測器和 T-RAD 數字輻射計。

主要特性

相對測量范圍從 0.1 至 30 THz

寬帶，室溫操作，相較于高萊探測器更易于使用且價格便宜

從 nW 至 mW 的寬動態范圍

采用熱電傳感器，1 nW 分辨率內測量范圍可低至 50 nW。

多種傳感器尺寸，可供選擇

可選直徑范圍，5 mm 和 9 mm

校準精度 0.63 μm

THZ-B 檢測器按單波長 (0.63 μm) 校準，包含從 0.25 到 440 μm 的一般波長糾正數據。用于該范圍以外的相對測量。

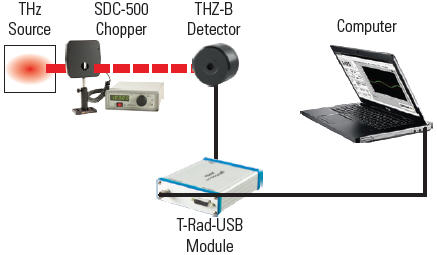

SDC-500 光學斬波器

所有 THZ-B 檢測器均要求使用光學斬波器，例如 SDC-500，同步信號范圍：5 Hz（DA 型）或 25 Hz（DZ 型）。

具備多種功能的用戶友好性軟件（與 T-Rad-USB 配合使用）

帶狀圖、統計數據和指針調整顯示屏

控制和功率顯示始終可見

指針調整顯示屏包括小值/大值指示燈

長期測試的數據記錄

產品規格
