Solinst 122M 迷你接口儀表描述：

數據表

迷你接口儀表

Solinst迷你油/水界面計可清晰準確地測量油井和儲罐中的產品液位和厚度。輕（浮）非水相液體（LNAPL）和濃（沉）非水相流體（DNAPL）的測定既快速又簡單。

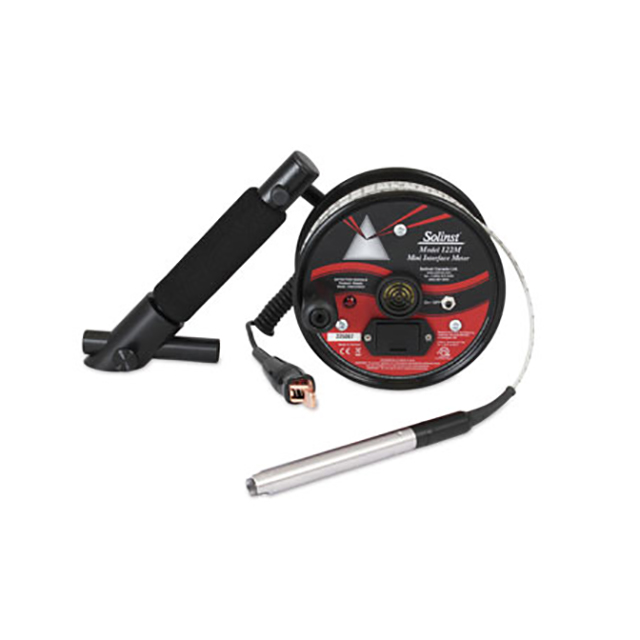

帶有激光標記電纜的122M型迷你接口表是一款方便的小型儀表，可以輕松地放在背包或可選的定制迷你手提箱中。它使用25米或80英尺長的窄激光標記電纜。

迷你接口儀表增強型電子設備包括自動電路測試；300小時的準時電池壽命；清晰信號；以及高精度。電路由一個標準的9V電池供電，該電池位于面板中易于接近的抽屜中。

還可提供標準的Solinst 122型接口計，帶激光標記的扁平膠帶，長度可達300米（1000英尺）。

探頭

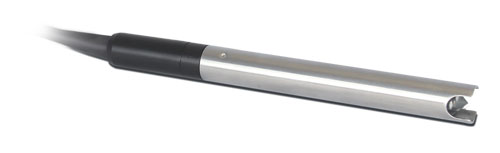

122M使用P8探頭，直徑為16毫米（5/8“），采用不銹鋼。它具有耐壓性，最高可達500磅/平方英寸。光束從Hydex錐形尖端發射。尖端由一體式不銹鋼護罩保護，非常適合絕大多數產品監測情況。每個儀表都配有清潔刷。

122M P8型探頭

激光標記電纜

該電纜可追溯到NIST和歐盟的測量標準。

3毫米（0.12英寸）同軸電纜有一個耐用的護套，每毫米或每1/100英尺有一個的激光標記。電纜有一根編織的銅外導體、一根絞合的不銹鋼中心導體和一個易于去污的光滑耐化學腐蝕表面。

LN2:十分之一英尺:每隔1/100英尺有標記。

LN3：米和厘米：每毫米有標記。

122型根據CSA標準被批準用于危險場所I類1類C和D組，并根據94/9/EC指令獲得ATEX認證，為II 3 G Ex ic IIB T4 Gc

特征

傳感器精度達到1.0毫米或1/200英尺

認證本質安全

直徑16 mm（5/8“）的探頭

易用電池：使用壽命至少300小時

具有自動電路測試的穩定電子器件

小巧且易于攜帶在背包中

專為崎嶇的野外使用而設計

操作原理

產品（非導電液體）= 穩定的光線和色調

水（導電液體）= 間歇性光線和色調

為了檢測液體，122M型迷你接口儀表使用紅外光束和檢測器。當探針進入液體時，光束被折射離開檢測器，從而激活可聽見的音調和光。如果液體是不導電的油/產品，則信號是穩定的。如果液體是導電的（水），那么水的導電性就完成了導電回路。這會覆蓋紅外電路，并且音調和燈光是間歇性的。

兩個傳感器使用完全相同的零點，精度高達1.0毫米或1/200英尺。高精度使傳感器能夠檢測到水面上輕微的油光澤。

危險場所使用

122M型帶電纜的迷你接口儀表已獲得QPS批準，可根據CSA標準用于危險場所，I類，1類，C和D組。它也是根據指令94/9/EC認證的ATEX，即II 3 G Ex ic IIB T4 Gc。

當儀表用于潛在爆炸性環境時，接地電纜是安全的關鍵。它還確保電子設備得到適當?shù)谋Ｗo(hù)。
