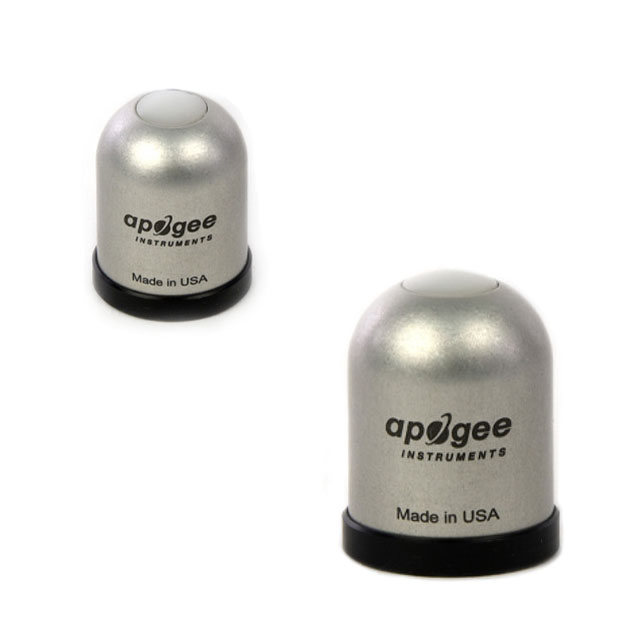

SP-510 上視式熱電堆總輻射表

更新時間:2025-03-13

瀏覽量:195

品牌：APOGEE
型號：SP-510
描述：SP-510 是一款仰視式熱電堆日射強度計，具有 0 至 100 mV 的模擬輸出。該傳感器結合了黑體熱電堆檢測器和丙烯酸擴散器，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP-510 上視式熱電堆總輻射表概述：

用戶手冊 數據表

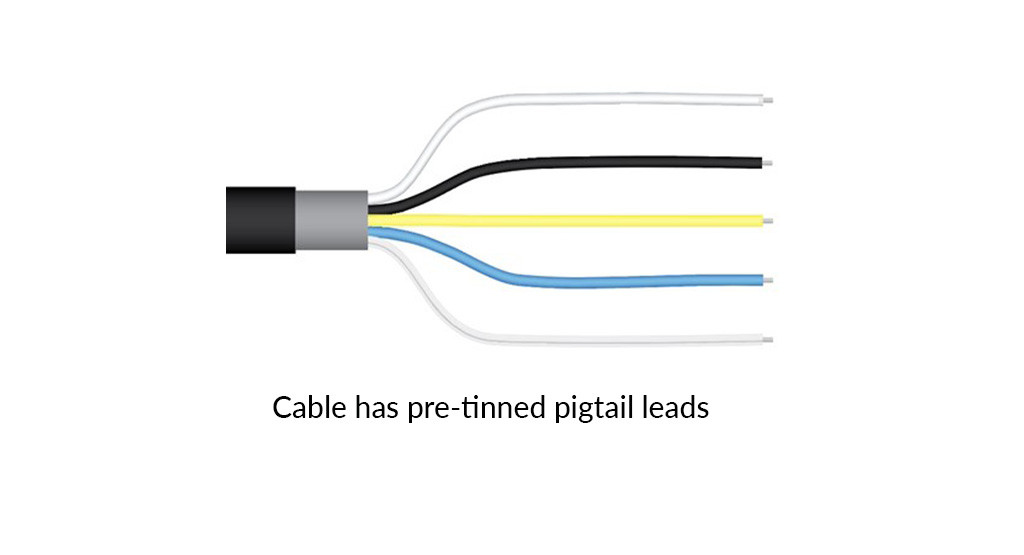

SP-510 是一款仰視式熱電堆日射強度計，具有 0 至 100 mV 的模擬輸出。該傳感器結合了黑體熱電堆檢測器和丙烯酸擴散器，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。傳感器還用于優化光伏系統。

這些傳感器也可以與我們向下的日射強度計結合使用，形成反照率計。對于此應用，我們推薦 Apogee SP-710-SS反照率計傳感器套件，其中包括一個SP-510-SS向上的總輻射表、一個SP-610-SS向下的總輻射表、一個AY-001差分分離器，以及AW-605-SS 5 米電纜。要安裝到桅桿或直接安裝到太陽能電池板，我們建議使用 AL-130 反照率計安裝支架或 AM-500 凈輻射計安裝支架，搭配帶 12" 桿的AM-130安裝夾具。

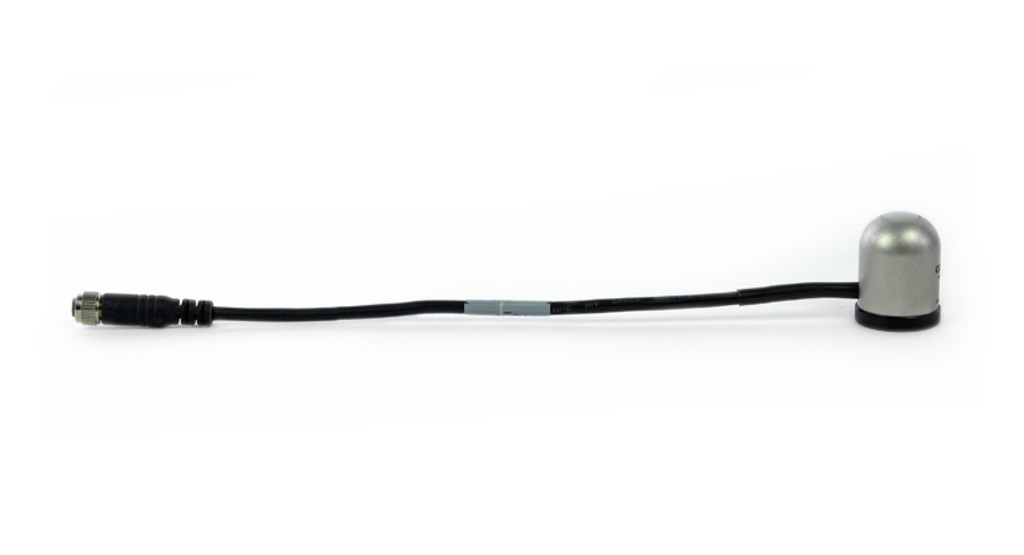

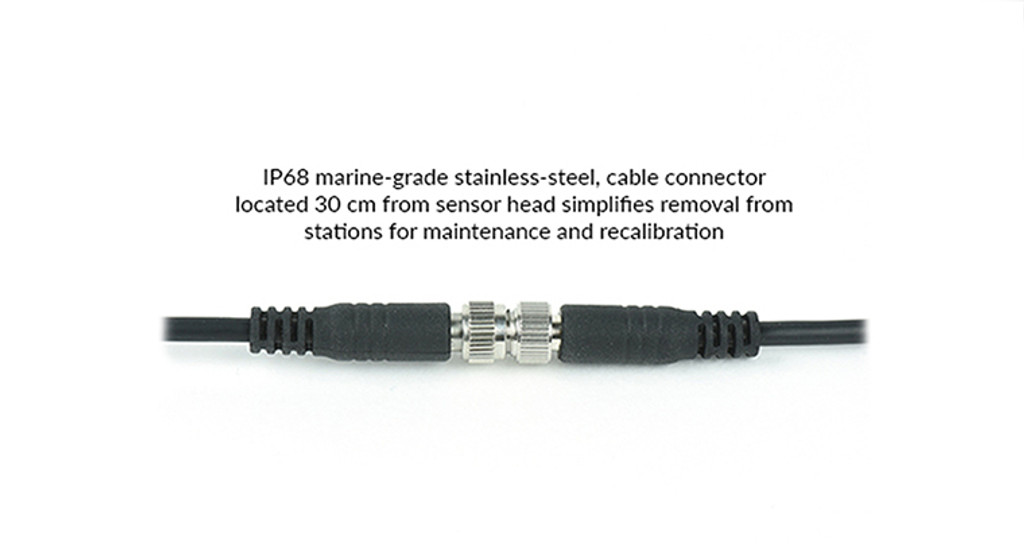

傳感器包括距離頭部 30 厘米的 IP68 防水的不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。

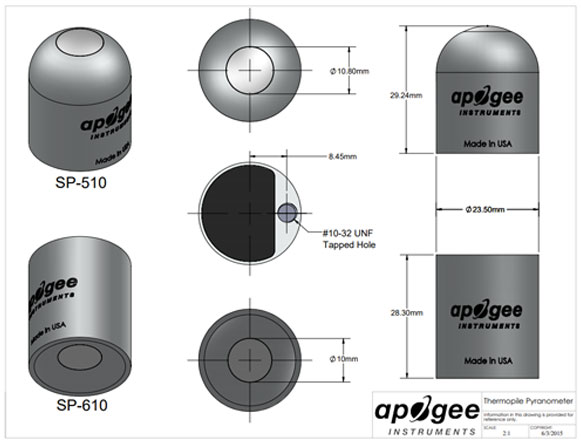

SP-510圖紙：

SP-510規格:

ISO 9060:2018	C級（快速反應）
電源供應	自供電
靈敏度（因傳感器而異，列出了典型值）	0.045 mV/W mˉ2
校準系數（靈敏度的倒數）（因傳感器而異，列出了典型值）	22 W mˉ2 每 mV
1000 W mˉ2 時的校準不確定度	小于 3%
校準輸出范圍	0 至 90 毫伏
測量范圍	0 至 2000 W mˉ2（凈短波輻照度）
測量重復性	小于 1%
長期漂移	每年少于 2%
非線性	小于 1%
檢測器響應時間	0.5秒
視場	180?
光譜范圍（50 % 點）	385 納米至 2105 納米
定向（余弦）響應	在 80? 太陽天頂小于 30 W mˉ2
溫度響應	從 -15 到 45 C 小于 5 %
零偏移 A	小于 2 W mˉ2，小于 10 W mˉ2（加熱）
零偏移 B	小于 5 W mˉ2
操作環境	-50 至 80 C，0 至 100 % 相對濕度
加熱器	780 Ω、15.4 mA 電流消耗和 12 V DC 時的 185 mW 功率要求
每日總量的不確定性	小于 5%
方面	28.7 毫米高，23.5 毫米直徑
質量	90 克
保修單	4 年材料和工藝缺陷
制造地區	美國制造
