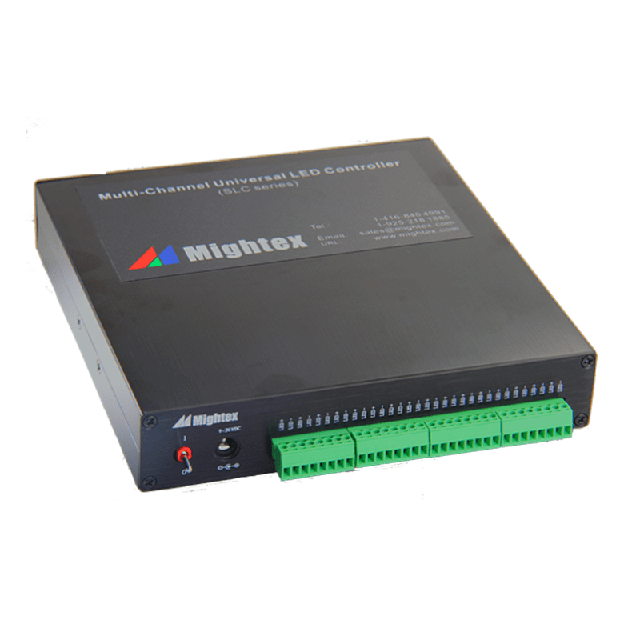

加拿大Mightex SLC-CA12-U 電流分辨率為5mA 通用12和16通道計算機控制LED驅動器

更新時間:2025-03-13

瀏覽量:126

品牌：加拿大Mightex
型號：SLC-CA12-U, SLC-CA12-S, SLC-CA16-U, SLC-CA16-S
描述：Mightex 的 12 通道和 16 通道計算機控制通用 LED 驅動器設計用于驅動各種 LED 光源。每個單元都配有功能強大的基于 PC 的軟件，帶有用戶友好的 GUI，使用戶無需編寫任何代碼即可...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SLC-CA12-U 通用12和16通道計算機控制LED驅動器描述：

數據表

Mightex 的 12 通道和 16 通道計算機控制通用 LED 驅動器設計用于驅動各種 LED 光源。每個單元都配有功能強大的基于 PC 的軟件，帶有用戶友好的 GUI，使用戶無需編寫任何代碼即可驅動 LED。此外，還提供了一個功能齊全的SDK，以便用戶編寫自己的軟件，并將Mightex的LED驅動器集成到自己的系統中。此外，驅動器具有內置保護功能，允許用戶限制 LED 驅動電流和電壓。

每個通道可以單獨配置為在以下兩種模式之一下工作：

正常模式（或直流模式）：輸出電流為常數，可通過USB接口在0 mA至1,000 mA范圍內調節（使用軟件）;

頻閃模式：脈沖寬度調制（或PWM）周期性選通模式從通道輸出，可通過軟件觸發器打開。頻閃模式可以無限期地持續或持續預設的循環次數。PWM選通的頻率最高可達500Hz。

此外，每個通道都可以單獨禁用和啟用。沒有電壓或電流從DISABLED通道輸出。

特征

電腦控制

雙控制模式：直流和頻閃

通用 – 適用于任何 LED

帶有GUI的用戶友好型應用軟件

能夠驅動可變負載

高達1,000mA的輸出電流

具有 5mA 電流分辨率

全功能SDK

應用

機器視覺

顯示

顯微術

半導體設備

檢測儀器

醫療儀器

照明

性能規格

參數	SLC-CA12-U/-S	SLC-CA16-U/-S	單位
通道數	12	16
電源輸入電壓（V_dc )	9~24		V
最大輸出電壓（V_max )¹	V_dc - 3V 電壓		V
每通道最大輸出電流（I_max ) ²	1000		mA
每通道最大輸出功率（Pmax） ³	10		W
輸出電流分辨率	5		mA
輸出電流精度	±10 mA 或 ±1.0%，以較大者為準		mA
輸出電流可重復性	±5 mA 或 ±0.5%，以較大者為準		mA
PWM定時分辨率³	100		μs
PWM時序最小步長³	1000		μs
接口	USB （-U）或 RS232 （-S）

1. 最大輸出電壓比電源輸入電壓小3V。例如，當電源輸入電壓為 Vdc= 24V 時，最大輸出電壓 Vmax 為 Vdc – 3V = 21V;
2.如果通道輸出電壓為Vd，輸出電流為Id，則必須同時滿足：（1）Vd<= Vmax;（2） Id <= Imax;（3） Vd * Id <= Pmax;
3. PWM方波的每個周期由導通時間和關斷時間組成，即兩（2）個“步長”。每個步驟的最小值為 1,000μs，最小增量為 100μs;
4、客戶系統中的LED控制器應適當散熱，以防止過熱，可能導致LED控制器自停，以達到保護目的。此外，所有通道的總輸出電流不應超過電源適配器的容量。
