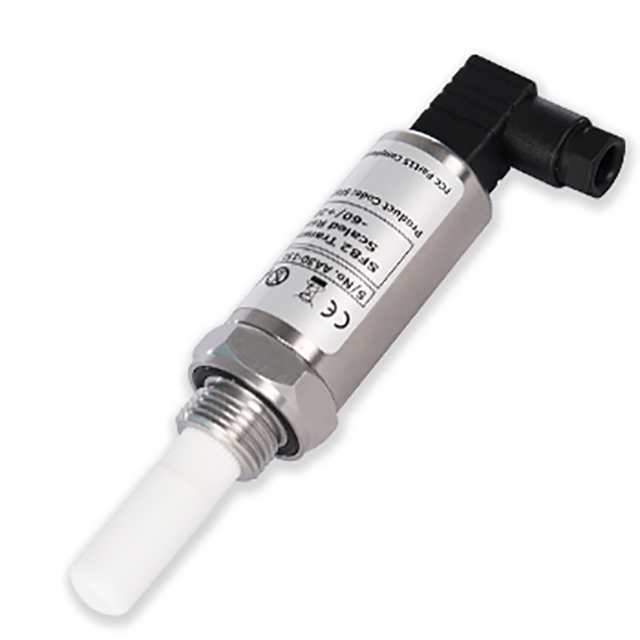

SF82 可用于壓縮空氣干燥機的露點變送器 PST/Michell

更新時間:2025-03-13

瀏覽量:134

品牌：PST/Michell
型號：SF82
描述：SF82是款響應快速的露點儀，可用測量壓縮空氣干燥機中的露點和水分含量，以大化能源效率。壓縮機室通常溫度高達+50 °C，即使在這些具有挑戰的環境下，SF82仍可以可靠，快速，準確的測量露點低至-60...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SF82 可用于壓縮空氣干燥機的露點變送器描述：

產品手冊

快速響應的多過程連接露點變送器

特點

露點或 ppmV水分含量輸出

精度 ±2 °C 露點

基于RS485 的 Modbus RTU 數字通信

兩線制 4 至 20 mA

可追溯至 9 點校驗證書

電源 5 ~ 28 V DC

對水分變化的快反應

屬于傳感器交換計劃，使用成本低，方便維護

316 不銹鋼傳感器和取樣模塊

5/8” UNF, 3/4” UNF, G 1/2” 過程連接

MiniDIN 43650 C, M12 電氣連接器

SF82是款響應快速的露點儀，可用測量壓縮空氣干燥機中的露點和水分含量，以大化能源效率。壓縮機室通常溫度高達+50 °C，即使在這些具有挑戰的環境下，SF82仍可以可靠，快速，準確的測量露點低至-60 °Cdp。

SF82工業露點變送器采用了PST新的高分子聚合厚膜濕度傳感器技術，在所有干燥機露點應用中提供快速、穩定和可重復的濕度測量。

SF82配有一系列過程連接和電氣連接器，安裝簡單。它還屬于服務交換計劃，由此可以減少停機時間和維修成本。

規格

	SF82 MiniDIN 43650 C	SF82 M12
性能參數
測量范圍	-60 °C ~ +60 °C 露點
精度	±2 °C 露點*
響應時間	63% @ 室溫 @ 1 bara -60 °C ~ -20 °C 露點：6 s -20 °C ~ -60 °C 露點：40 s
可重復性	0.5°C 露點
校準	可追溯標準
電氣參數
輸出信號	用戶可在量程內配置; 4-20 mA (2 線連接，電流源)	用戶在量程內可配置; 4-20 mA (2 線連接，電流源) 基于 RS485 的Modbus RTU 數字通信
濕度輸出	露點或水分含量
溫度輸出	不可用	通過 Modbus RTU的數據
模擬輸出可擴展范圍 4-20 mA (露點)	-60 °C ~ +60 °C 露點 -50 °C ~ +50 °C 露點 -50 °C ~ +30 °C 露點 -80 °C ~ +20 °C 露點 -20 °C ~ +50 °C 露點 (可根據要求提供非標準范圍)
模擬輸出可擴展范圍 4-20 mA (氣體中水分含量)	0 ~ 24000 ppm_v (可根據要求提供非標準范圍)
電源電壓	6.5~ 28 V DC	5 ~ 28 V DC
負載電阻	最大 250 Ω @ 12 V (500 Ω @ 24 V)
電流	最大23 mA	模擬最大 23 mA，數字最大 6 mA
電氣安全	IEC61010-1, UL61010-1 & CAN/CSA C22.2 No. 61010	IEC61010-1, UL61010-1 & CAN/CSA C22.2 No. 61010 EN61373 軌道車輛 EN50121-3-2 鐵路應用 EMC/RFI
工作條件
工作溫度	-20 °C ~ +60 °C
溫度補償范圍	-20 °C ~ +50 °C
儲存溫度	-40 °C ~ +60 °C
最大工作壓力	最大 10 MPag (100 barg)
壓力安全等級	最大 45 MPag (450 barg)
流量速率	1 ~ 5 Nl/min安裝在標準取樣套筒內；0 ~ 10 m/sec 直接插入
機械參數
防護等級	IP66 符合 BS EN 60529 (目前版本); NEMA 4 防護等級符合 NEMA 250 (目前版本)	IP65
外殼材質	316 不銹鋼
尺寸	L = 133 mm x ?45 mm (帶連接器電纜)	L = 156 mm x ?45 mm (帶連接器電纜)
過濾器 (傳感器保護)	標準: HMWPE <10 μm 可選: 316 不銹鋼燒結保護 <80 μm
過程連接	5/8” 18 UNF 3/4” 16 UNF G1/2” BSP
重量	150 g (不包括連接器電纜)
電氣連接	MiniDIN 43650 C型	M12 5 pin (編碼A)
電氣連接配件	標準配件可選 0.8, 2, 5, 10 米 MiniDIN 連接器/電纜	可選 0.8 , 2, 5, 10 米 M12 A 編碼連接器/電纜
模擬輸出診斷條件 (工廠設置)	傳感器故障: 23 mA 低于露點下限: mA 高于露點上限: mA
注： * 過補償溫度范圍
