維薩拉 K?PATENTS® SAFE-DRIVE 過程折光儀 PR-23-SD-用于牛皮紙化學品回收應用

用戶手冊 數據表

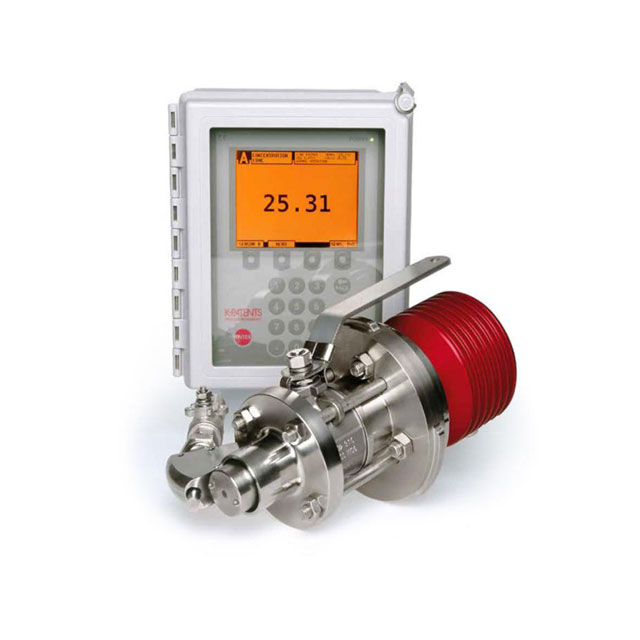

伸縮式 SAFE-DRIVE 過程折光儀傳感器

安全驅動隔離閥

安全驅動牽開器

蒸汽清洗系統

指示變送器

SAFE-DRIVE 設計允許在全工作壓力下安全、輕松地插入和縮回傳感器，而無需關閉過程。

測量范圍涵蓋 0-100 %（按重量計）。精度通常為 ±0.1 % bw，測量自動進行溫度補償。可以配置低濃度和高濃度警報。由于采用數字傳感技術，即使大量的懸浮物、氣泡或顏色變化也不會影響測量或準確性。

每個傳感器都配有校準證書，將一組標準液體與實際傳感器輸出進行比較?？梢允褂媒涍^認證的折射率液體在現場驗證校準和準確性。

特點：

1. SAFE-DRIVE 隔離和卷收器工具允許在全過程壓力下安全、輕松地插入和移除折光計傳感器。易于放置和自我固定的設計。通過兩個唇形密封件和一個 O 形圈進行三重密封。

2. 防止隔離球閥意外打開或關閉。

3. 可伸縮的棱鏡清洗噴嘴可以安全地拆卸下來進行維修檢查。

4. SAFE-DRIVE 牽開器可防止用戶在收回和插入過程中意外溢出。

5. SAFE-DRIVE 傳感器很容易通過焊接或短管件（直徑 2 英寸...20 英寸）安裝到任何尺寸的管道（2 英寸...24 英寸）?？砂惭b在水平或垂直管道上。最大靜壓為 40 巴，最大工作壓力為 10 巴。短管件過程連接為 DIN 法蘭 PN25/ANSI 法蘭 150 lbs。

6. 折射率 (nD) 1.3200 - 1.5300 對應于大多數應用的全系列干固體，或 1.3600 - 1.5700 適用于 80% 以上干固體的金合歡和桉樹硬木黑液。

7. 工廠校準確保所有傳感器具有相同的 nD 測量性能，使它們無需額外的光學校準即可互換。

8. 過程溫度范圍：-20° – 170°C（-4° – 340°F）

9. 雙連接：一個變送器可以獨立操作兩個傳感器。以后可以輕松集成第二個傳感器。

10. 全數字系統：顆粒和氣泡不影響操作或精度。

11. CORE-optics 模塊：無漂移、無重新校準、無機械調整。

12. 以太網連接和通過互聯網的遠程面板允許數據記錄和遠程操作，例如查看儀器數據和診斷。

主要優點：

全數字和強大的系統

維薩拉 SAFE-DRIVE 過程折光儀 PR-23-SD 結合了先進的 CCD 相機技術和堅固的 SAF2205 雙相鋼 SS 傳感器探頭。該探頭專為苛刻的過程條件、高溫、壓力和振動而設計。

SAFE-DRIVE 過程折光儀 PR-23-SD 已在工廠校準，以標準單位測量折光率 nD 和溫度 T。每個傳感器都具有相同的全范圍校準 nD=1.32...1.53（對應于 0-100 %）。由于 PR-23-SD 傳感器具有相同的校準，并且每個傳感器都提供折射率 nD 和溫度作為輸出，因此所有傳感器都可以自由互換，而不會帶來任何光學校準或參數更改的不便。

易于安裝和操作

SAFE-DRIVE 過程折射儀 PR-23-SD 傳感器通過焊接到任何 2 英寸或更大直徑的垂直或水平管道非常容易安裝。對單獨的短管件或管段的需要被最小化。焊接模板指導正確的焊接。

SAFE-DRIVE 是一種安全設計，由傳感器隔離閥和伸縮器組成，可在全工作壓力下安全、輕松地插入和伸縮折光儀傳感器，而無需關閉過程。

折光儀沒有燈或需要定期維護或重新校準的移動部件。用戶可以簡單地“安裝后忘記”，從而獲得較低的總擁有成本。

準確可靠

SAFE-DRIVE 過程折光儀 PR-23-SD 測量基于利用固態光學和 CCD 相機的獨特技術來提供折射率的數字測量。測量精度為 ±0.0002 RI（相當于 ± 0.1% 重量）。

由于采用數字傳感技術，即使大量的懸浮物、氣泡或顏色變化也不會影響測量或準確性。
