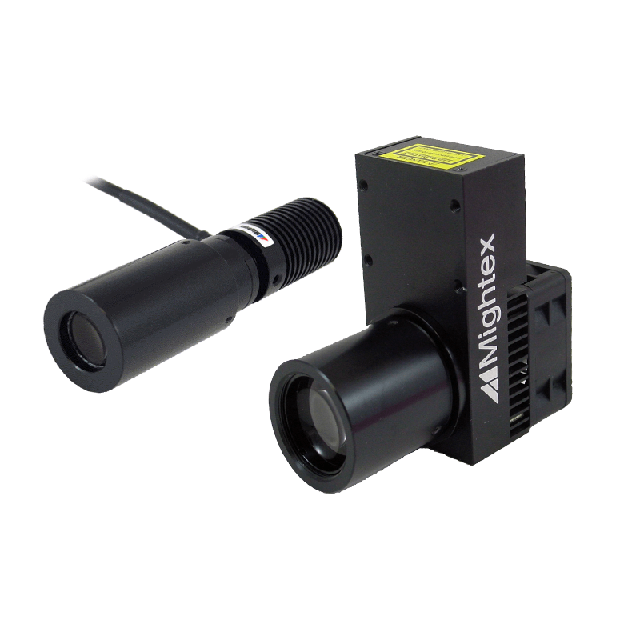

加拿大Mightex PLS 系列具有均勻照明的精密LED聚光燈-近距離

更新時間:2025-03-13

瀏覽量:154

品牌：加拿大Mightex
型號：PLS
描述：Mightex 的 PLS 系列精密 LED 射燈是一種通用光源，可用于需要均勻和高強度照明的地方。高功率 LED 發射器和專有的高數值孔數值孔多元件非球面光學系統相結合，可產生具有高度輪廓分明的高功...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PLS 系列具有均勻照明的精密LED聚光燈-近距離描述：

Mightex 的 PLS 系列零件編號：PLS-0340-010-02-C,PLS-0365-010-04-C,PLS-0365-010-13-C,PLS-0380-010-03-C,PLS-0385-010-04-C,PLS-0385-010-07-C,PLS-0385-010-11-C,PLS-0385-010-13-C,PLS-0390-010-03-C,PLS-0395-010-03-C,PLS-0400-010-03-C,PLS-0400-010-04-C,PLS-0400-010-17-C,PLS-0405-010-03-C,PLS-0410-010-03-C,PLS-0415-010-03-C,PLS-0430-010-02-C,PLS-0455-010-C,PLS-0470-010-C,PLS-0470-010-14-C,PLS-0470-010-15-C,PLS-0471-010-02-C,PLS-0490-010-01-C,PLS-0505-010-C,PLS-0505-010-12-C,PLS-0530-010-C,PLS-0530-010-15-C,PLS-0540-010-14-C,PLS-0560-010-02-C,PLS-0590-010-C,PLS-0590-010-05-C,PLS-0617-010-C,PLS-0617-010-10-C,PLS-0625-010-C,PLS-0625-010-07-C,PLS-0656-010-C,PLS-0656-010-07-C,PLS-0680-010-02-C,PLS-0700-010-01-C,PLS-0720-010-01-C,PLS-0740-010-03-C,PLS-0740-010-10-C,PLS-0780-010-C,PLS-0810-010-02-C,PLS-0850-010-03-C,PLS-0870-010-01-C,PLS-0910-010-02-C,PLS-0940-010-C,PLS-0980-010-01-C,PLS-6500-010-C,PLS-6500-010-15-C,PLS-5500-010-C,PLS-5500-010-12-C,PLS-4000-010-C,PLS-3000-010-C,PLS-3000-010-12-C,PLS-0365-010-76-C,PLS-0405-010-65-C,PLS-0405-010-89-C,PLS-0470-010-50-C,PLS-0470-010-61-C,PLS-0470-010-92-C,PLS-0525-010-60-C,PLS-0525-010-79-C,PLS-0560-010-68-C,PLS-0560-010-84-C,PLS-0625-010-38-C,PLS-0625-010-42-C,PLS-0730-010-77-C,PLS-6500-010-33-C,PLS-6500-010-65-C,PLS-0365-010-C,PLS-0365-010-07-C,PLS-0365-010-11-C,PLS-0365-010-48-C,PLS-0385-010-C,PLS-0400-010-05-C,PLS-0405-010-50-C,PLS-0420-010-C,PLS-0420-010-03-C,PLS-0420-010-12-C,PLS-0425-010-03-C,PLS-0590-010-10-C,PLS-0657-010-C,PLS-0850-010-C

Mightex 的 PLS 系列精密 LED 射燈是一種通用光源，可用于需要均勻和高強度照明的地方。高功率 LED 發射器和專有的高數值孔數值孔多元件非球面光學系統相結合，可產生具有高度輪廓分明的高功率、均勻照明光斑。近距離版本，工作距離在7.5cm至10cm之間。

Mightex 的 PLS 系列精密 LED 射燈是一種通用光源，可用于需要均勻和高強度照明的地方。聚光燈前部的投影透鏡可以滑動和鎖定，以在不同的工作距離上聚焦照明圖案。使用標準投影鏡頭時，光斑直徑與工作距離成線性比例。

LED 發射器直接安裝在光源的金屬底座上，該底座還集成了散熱器。這種配置最大限度地減少了 LED 發射器和散熱器之間的熱阻，從而實現了更好的散熱。

多芯片 LED 發射器（即 B 型）已添加到產品組合中。其中一些 7W 至 15W LED 的總光功率超過 500mW，是單芯片 LED 功率的兩倍。這種具有更高功率（7W 或更高）的 Type-B 型號具有冷卻風扇，并且與 Type-A 型號相比具有不同的外形尺寸。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 Type-B 精密 LED 射燈的價格中。

精密 LED 聚光燈包括一根 2 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。

特征

具有高度輪廓分明的均勻照明光斑

高輸出功率

多晶片非球面光學元件

廣泛的可用波長范圍

可調焦距

多種安裝功能，適用于實驗室和 OEM 應用

集成散熱片

應用

通用光源

機器視覺

生物光子學

半導體設備

UV固化

性能規格

A 型和 B 型 PLS

零件編號	類別 (A or B) ¹	波長 (nm)	I_op (mA)	V_op (V)	典型輸出功率 (mW) ²
PLS-0340-010-02-C	A	340	350	4.3	11
PLS-0365-010-04-C	A	365	1000	3.65	180
PLS-0365-010-13-C	B	365	3500	3.85	720
PLS-0380-010-03-C	A	380	1000	3.2	65
PLS-0385-010-04-C	A	385	1000	3.65	250
PLS-0385-010-07-C	B	385	500	15	300
PLS-0385-010-11-C	B	385	700	15.5	375
PLS-0385-010-13-C	B	385	3500	3.75	900
PLS-0390-010-03-C	A	390	1000	3.1	140
PLS-0395-010-03-C	A	395	1000	3.1	150
PLS-0400-010-03-C	A	400	1000	3.1	150
PLS-0400-010-04-C	A	400	1000	3.5	380
PLS-0400-010-17-C	B	400	1000	16.6	400
PLS-0405-010-03-C	A	405	1000	3.1	180
PLS-0410-010-03-C	A	410	1000	3.1	175
PLS-0415-010-03-C	A	415	1000	3.1	120
PLS-0430-010-02-C	A	430	500	3.8	100
PLS-0455-010-C	A	455	1000	3.0	260
PLS-0470-010-C	A	470	1000	3.9	110
PLS-0470-010-14-C	B	470	3000	4.6	650
PLS-0470-010-15-C	B	470	1000	15	450
PLS-0471-010-02-C	A	471	350	3	75
PLS-0490-010-01-C	A	490	350	3.5	80
PLS-0505-010-C	A	505	1000	3.9	65
PLS-0505-010-12-C	B	505	1000	12.2	185
PLS-0530-010-C	A	530	1000	2.85	100
PLS-0530-010-15-C	B	530	1000	15	200
PLS-0540-010-14-C	B	540 broadband	3000	4.6	260
PLS-0560-010-02-C	A	560 broadband	700	2.9	95
PLS-0590-010-C	A	590	1000	3.9	35
PLS-0590-010-05-C	B	590	500	9.5	130
PLS-0617-010-C	A	617	1000	3.9	80
PLS-0617-010-10-C	B	617	1000	10.8	200
PLS-0625-010-C	A	625	1000	3.9	90
PLS-0625-010-07-C	B	625	700	9.6	155
PLS-0656-010-C	A	656	1000	3.9	180
PLS-0656-010-07-C	B	656	700	9.6	420
PLS-0680-010-02-C	A	680	600	2.7	20
PLS-0700-010-01-C	A	700	500	2.1	27
PLS-0720-010-01-C	A	720	600	2.2	39
PLS-0740-010-03-C	A	740	1000	2.5	100
PLS-0740-010-10-C	B	740	1000	9.5	300
PLS-0780-010-C	A	780	800	2.5	60
PLS-0810-010-02-C	A	810	800	2.2	65
PLS-0850-010-03-C	A	850, 3W	1000	3	220
PLS-0870-010-01-C	A	870	700	1.9	60
PLS-0910-010-02-C	A	910	1000	1.9	60
PLS-0940-010-C	A	940	700	1.5	50
PLS-0980-010-01-C	A	980	500	1.4	16
PLS-6500-010-C	A	Glacier white 6,500K	1000	3.6	100
PLS-6500-010-15-C	B	Glacier white 6,500K	1000	15	400
PLS-5500-010-C	A	Cool white 5,500K	1000	3.9	85
PLS-5500-010-12-C	B	Cool white 5,500K	1000	12	400
PLS-4000-010-C	A	Warm white 4,000K	1000	3.9	85
PLS-3000-010-C	A	Warm white 3,000K	1000	2.8	70
PLS-3000-010-12-C	B	Warm white 3,000K	1000	12	320

A型和B型LED光源的安裝圖紙不同。前者不包括冷卻風扇，而后者則包括。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V（P/N：ACC-SLC-24VU）。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B。請檢查控制器規格進行確認。2. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。

H型PLS

零件編號	波長 (nm)	I_op (A)	V_op (V)	典型輸出功率 (mW) ¹
PLS-0365-010-76-C	365	18	4.2	640
PLS-0405-010-65-C	405	18	3.6	420
PLS-0405-010-89-C	405	24	3.7	500
PLS-0470-010-50-C	470	13	3.8	630
PLS-0470-010-61-C	470	18	3.4	750
PLS-0470-010-92-C	470	27	3.4	900
PLS-0525-010-60-C	525	13	4.6	240
PLS-0525-010-79-C	525	18	4.4	280
PLS-0560-010-68-C	560 broadband	18	3.8	950
PLS-0560-010-84-C	560 broadband	22	3.8	1000
PLS-0625-010-38-C	625	13	2.9	490
PLS-0625-010-42-C	625	18	2.3	600
PLS-0730-010-77-C	730	18	5.9	650
PLS-6500-010-33-C	Glacier white 6,500K	9	3.7	400
PLS-6500-010-65-C	Glacier white 6,500K	18	3.7	680

由于制造工藝和工作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。

已停產的零件

零件編號	類別 (A or B) ¹	波長 (nm)	I_op (mA)	V_op (V)	典型輸出功率 (mW) ²
PLS-0365-010-C	A	365	500	3.8	115
PLS-0365-010-07-C	B	365	500	15	250
PLS-0365-010-11-C	B	365	700	15.8	310
PLS-0365-010-48-C	H	365	12000	3.9	320
PLS-0385-010-C	A	385	500	3.8	50
PLS-0400-010-05-C	A	400	1000	4.1	120
PLS-0405-010-50-C	H	405	13000	3.8	390
PLS-0420-010-C	A	420	500	3.8	35
PLS-0420-010-03-C	A	420	1000	3.1	120
PLS-0420-010-12-C	B	420	1000	12	500
PLS-0425-010-03-C	A	425	1000	3	160
PLS-0590-010-10-C	B	590	1000	10	140
PLS-0657-010-C	A	657	350	2.4	50
PLS-0850-010-C	A	850, 2W	1000	2.1	85
