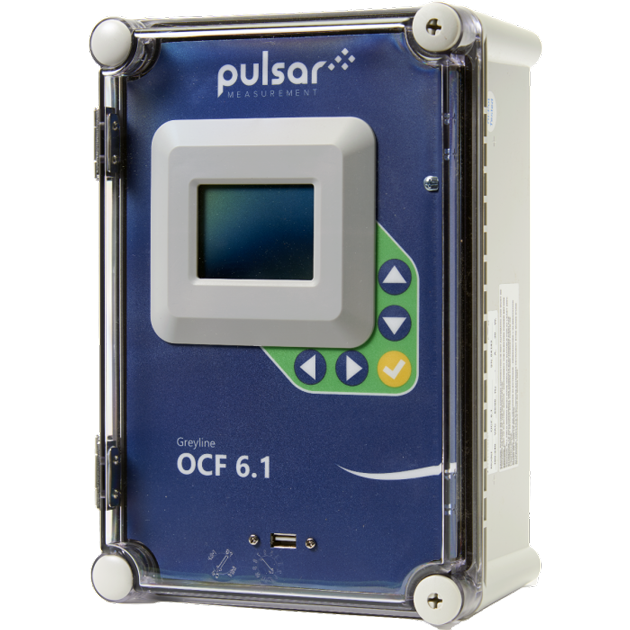

英國Pulsar OCF 6.1非接觸式明渠流量計

更新時間:2025-03-13

瀏覽量:130

品牌：英國Pulsar
型號：OCF 6.1
描述：OCF 6.1 是一款明渠流量計，可兼作儲罐液位計，是非接觸式流量測量和液位測量的解決方案。非接觸式明渠流量計能夠連續監測、顯示、匯總和記錄流經任何水槽或堰的流量。OCF 6.1 隨附的超聲波傳感器安...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

OCF 6.1非接觸式明渠流量計描述：

用戶手冊 數據表

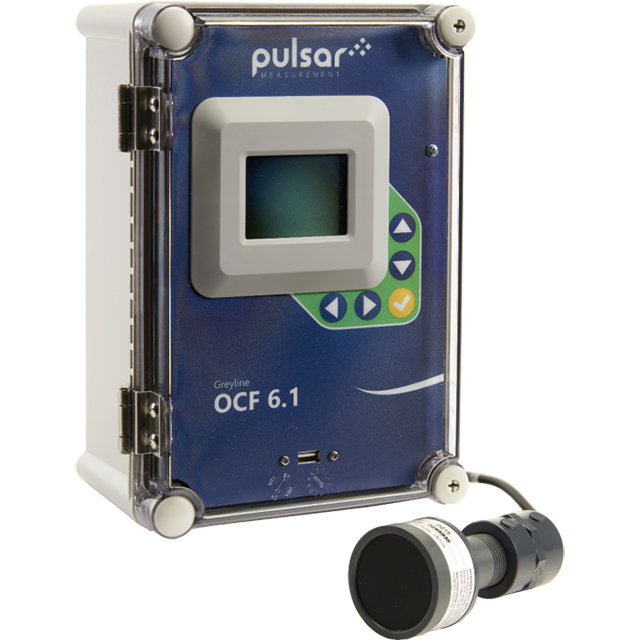

OCF 6.1 是一款明渠流量計，可兼作儲罐液位計，是非接觸式流量測量和液位測量的解決方案。非接觸式明渠流量計能夠連續監測、顯示、匯總和記錄流經任何水槽或堰的流量。OCF 6.1 隨附的超聲波傳感器安裝在流水上方 203.2 毫米（8 英寸）處，精度為 +/- 0.25%。

這種非接觸式明渠流量測量設備包括內置的 2600 萬點數據記錄器和流量報告系統。使用隔離的 4-20mA 將流量傳輸?shù)竭h(yuǎn)程圖表記錄器或顯示器，并且控制繼電器可編程為液位/流量報警和流量比例脈沖（用于采樣器、氯化器或遠程累加器）。

在明渠流模式下使用 OCF 6.1 進行非侵入式流量、灌溉流量監測、工業流量監測以及進水和出水流量。

對于儲罐液位測量，只需將超聲波傳感器安裝在儲罐頂部，單獨的防水電子/顯示器外殼就會安裝在距離傳感器 152.4 米（500 英尺）以內的方便位置。對于危險額定位置的傳感器和電纜安裝，可選配本質安全柵。獲得準確可靠的儲罐液位測量、庫存控制和料倉測量，而無需中斷或關閉過程。

特點

非接觸式超聲波傳感器

大型背光 LCD 顯示屏

12 位累加器

隔離式 4-20mA （1000 ohm）

2 個可編程控制繼電器

自動靈敏度調整

內置 5 鍵校準器

可選的 2600 萬點數據記錄器，帶 USB 輸出到閃存

規格

電子外殼	NEMA4X （IP 66）聚碳酸酯，帶透明防碎蓋
準確性	±量程的 0.25% 或 2 毫米（0.8 英寸），以較大者為準。重復性和線性度：±0.1%
顯示	白色背光矩陣 - 顯示流速、累加器、繼電器狀態、操作模式和校準菜單
編程	內置 5 鍵校準器，可選擇英語、法語或西班牙語
電源輸入	100-240 V AC 50/60 Hz，請參閱選項。最大 10 VA 取決于選件
輸出	隔離式 4-20mA / 0-5 V，最大負載 1000 歐姆
控制繼電器	2 個繼電器，形成“C”型干觸點，額定電流 5 安培 SPDT;可編程液位報警、泵控制、泵交替、故障保護/回聲損失、空氣溫度報警
電涌保護	傳感器，4-20mA和交流電源輸入
數據記錄儀	內置 2600 萬點數據記錄器，帶 USB 輸出和 Windows 軟件
工作溫度（電子元件）	-20 °C 至 60 °C（-5 °F 至 140 °F）
大約的運輸重量	4.5公斤（10磅）

傳感器規格
最大范圍	4.57 米（15 英尺），帶標準 PZ15 傳感器 10 米（32 英尺），帶標準 PZ32T 傳感器
死區（消隱）	可編程，最小 203.2 mm（8 英寸）
光束角	8°
工作頻率	PZ15：92 kHz PZ32T：42 kHz
外露材料	PZ15：聚氯乙烯 PZ32T：聚氯乙烯和聚四氟乙烯
工作溫度	-40 °C 至 65 °C（-40 °F 至 150 °F），帶自動溫度補償
淹沒等級	防止意外浸入最大 3 米（10 英尺）處
傳感器電纜	RG62AU 同軸，7.6 米（25 英尺）標準長度，請參閱選項
