FHF04 熱通量傳感器荷蘭Hukseflux

更新時間:2025-03-13

瀏覽量:195

品牌：荷蘭Hukseflux
型號：FHF04
描述：FHF04是通用熱通量測量的標準型號。FHF04明顯更薄、更靈活，取代了早期型號FHF01和FHF02。FHF04用途廣泛：它有一個集成的溫度傳感器和散熱器，以減少對熱導率的依賴。它適用于–70至+1...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

FHF04 熱通量傳感器描述：

用戶手冊

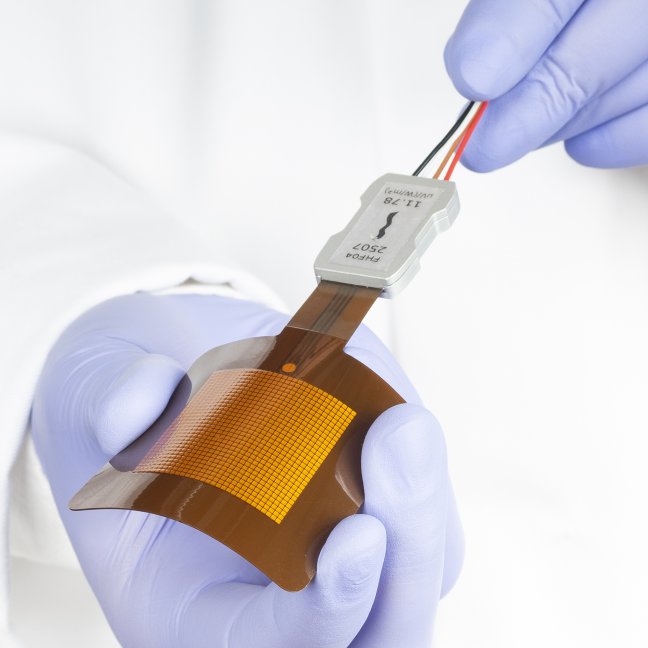

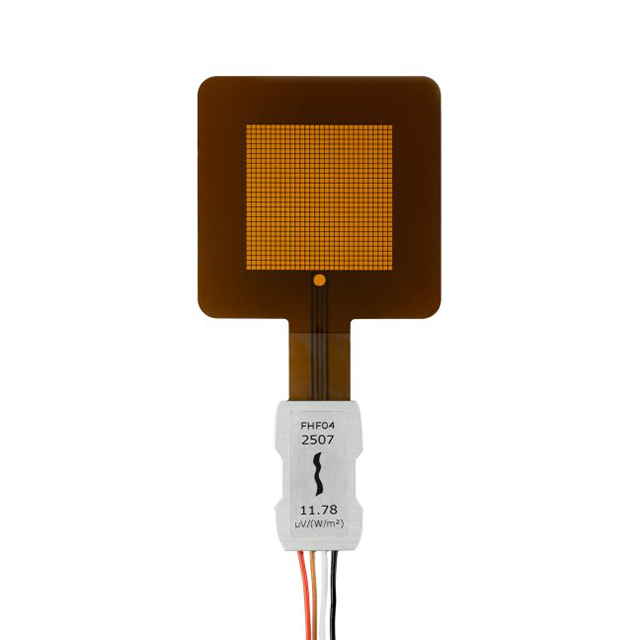

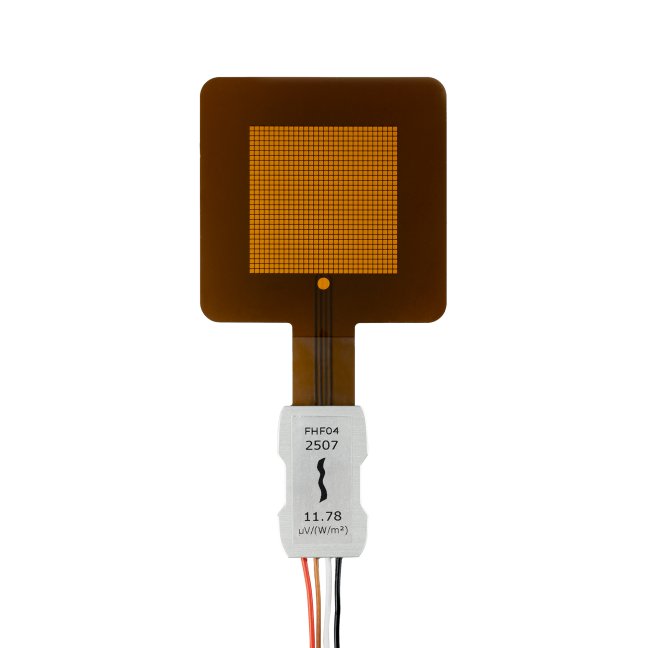

帶散熱片的箔片熱通量傳感器，柔性，50 x 50 mm，帶溫度傳感器

FHF04是通用熱通量測量的標準型號。FHF04明顯更薄、更靈活，取代了早期型號FHF01和FHF02。FHF04用途廣泛：它有一個集成的溫度傳感器和散熱器，以減少對熱導率的依賴。它適用于–70至+120°C的溫度范圍。FHF04測量傳導、輻射和對流的熱通量。可選地，黑色BLK和金色GLD貼紙可用于分別確定輻射和對流的熱傳輸。

建議使用

FHF04是一種用于通用熱通量測量的傳感器，通常作為大型測試或測量系統的一部分使用。FHF04SC是標準型號FHF04的自校準版本，與加熱器相結合。FHF04SC用于需要高水平的質量保證和長期熱通量測量。

特點

柔性（彎曲半徑≥7.5 x 10?3m）

低熱阻

寬溫度范圍

快速響應時間

大型警衛區

一體化T型熱電偶

堅固性，包括帶應力消除塊的接線

IP防護等級：IP67（戶外應用必備）

低導熱系數集成散熱器

描述

FHF04是一種用于通用熱通量測量的傳感器。它薄，靈活，用途廣泛。FHF04測量通過其包含或安裝的物體的熱通量，單位為W/m2。FHF04中的傳感器是一個熱電堆。該熱電堆測量FHF04柔性機身的溫差。還集成了一個T型熱電偶。熱電堆和熱電偶是無源傳感器；它們不需要電力。

多個小型散熱器形成覆蓋傳感器的導電層，有助于降低測量的熱導率依賴性。FHF04具有內置的吊具，其靈敏度與環境無關。許多競爭對手的傳感器沒有散熱片。傳感器周圍的被動防護區域減少了由于邊緣效應引起的測量誤差，也用于安裝。

使用FHF04很容易。它可以直接連接到常用的數據記錄系統。以W/m2為單位的熱通量是通過FHF04輸出（一個小電壓）除以靈敏度來計算的。FHF04在其證書上提供了靈敏度。FHF04配備了一個金屬連接塊，可以起到消除應力的作用，兩側都有盆栽保護罩，這樣水分就不會滲透，F(xiàn)HF04已經被證明是非常堅固和穩定的。

FHF04校準可追溯到國際標準。工廠校準方法遵循ASTM C1130-17的推薦做法。當在不同于校準參考條件的條件下使用時，F(xiàn)HF04對熱通量的敏感性可能與其證書上所述的不同。有關建議的解決方案，請參閱用戶手冊。

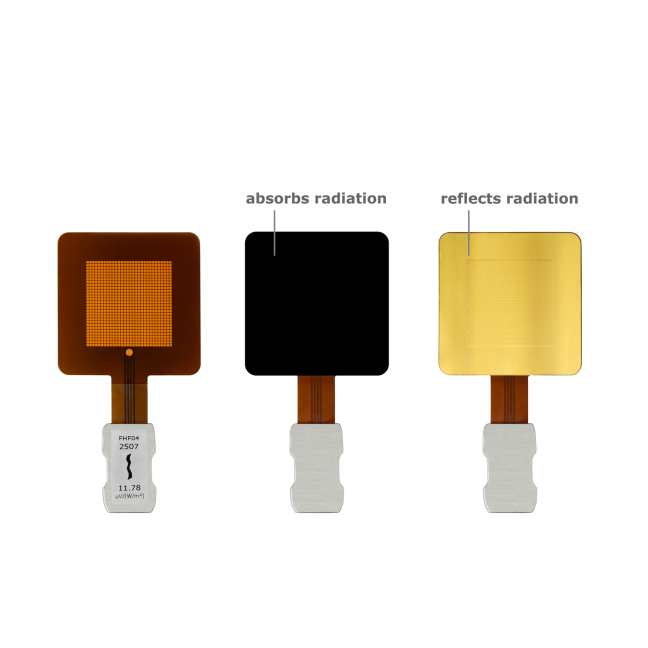

你想詳細研究能量傳輸/熱通量嗎？訂購FHF04，帶有吸收輻射的黑色和反射輻射的金色貼紙。然后，你可以用一個來測量對流+輻射通量，而只用另一個來衡量對流通量。減去這兩個測量值，就得到了輻射通量。用戶可以將BLK–GLD貼紙貼在傳感器上。也可以預先訂購。

技術規格

測量器	熱通量溫度
測量范圍	(-10 to +10) x 103 W/m2
靈敏度（標稱）	11 x 10?? V/(W/m2)
溫度傳感器	T型熱電偶
熱擴散器	包括
彎曲半徑	≥ 7.5 x 10?3 m
電纜的等級負荷	≤ 1.6 kg
外尺寸帶防護罩的鋁箔	(50 x 50) x 10?3 m
熱電阻傳感器	11 x 10?? K/(W/m2)
傳感器厚度	0.4 x 10?3 m
校準的不確定性	± 5 % (k = 2)
等級溫度范圍-連續使用	-70 to +120 °C
等級溫度范圍-短間隔	-160 to +150 °C
IP保護類別	IP67
標準線長	2米
選擇權	長5米;無電線,無金屬連接塊;黑色貼紙; 溫度測量的不確定性:以℃為單位值的2%。詳情請參閱用戶手冊當在-160℃的溫度下測量時,請聯系客服。傳感器不適合連續暴露在水中
選擇權	有5米長的電線沒有電線,沒有金屬連接塊 LI19 手持閱覽股/數據采集器黑色貼紙(測量輻射和對流熱流) 黃金貼紙(僅測量對流熱流) 標簽標簽系列也可以在工廠預定
