美國Coherent EnergyMax-RS J-50MB-YAG-1535脈沖能量傳感器 1219962

更新時間:2025-03-13

瀏覽量:138

品牌：美國Coherent
型號：EnergyMax-RS J-50MB-YAG-1535
描述：美國Coherent EnergyMax-RS J-50MB-YAG-1535脈沖能量傳感器帶 MaxBlack 涂層和擴散器的熱釋電能量傳感器，用于以高達 10 pps 的速度測量 12 mJ 至...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

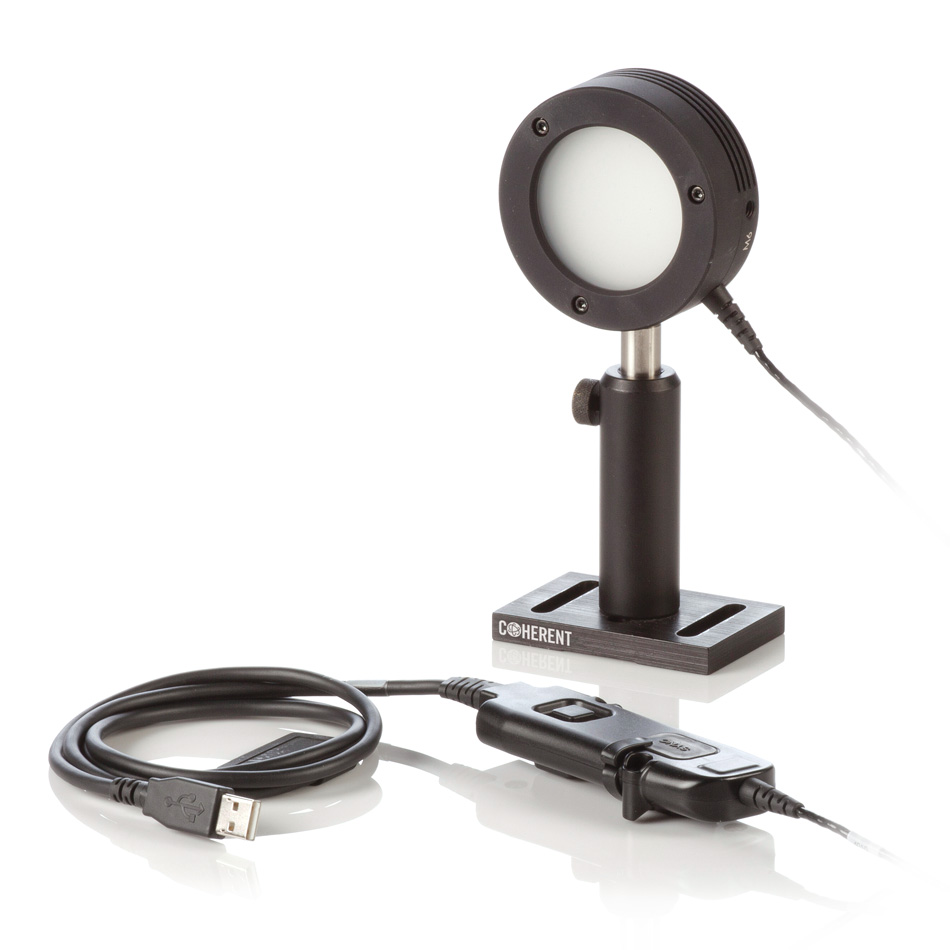

美國Coherent EnergyMax-RS J-50MB-YAG-1535脈沖能量傳感器描述：

數據表  用戶手冊

美國Coherent EnergyMax-RS J-50MB-YAG-1535脈沖能量傳感器帶 MaxBlack 涂層和擴散器的熱釋電能量傳感器，用于以高達 10 pps 的速度測量 12 mJ 至 15J 的激光脈沖。直接 RS 接口。支持 RS 的 12 mJ 至 15J 脈沖能量傳感器，重復頻率高達 10 pps，光譜范圍為 0.266 至 2.1 μm，最大光束直徑為 35 mm。

與標準 J-50MB-YAG 相比，J-50MB-YAG-1535 能量傳感器可以處理更高的脈沖能量和更長的激光脈沖長度。該傳感器專為以相對較低的重復頻率運行的高能量和高峰值功率激光器而設計，例如基于 Nd：YAG、Ruby、Ho：YAG 和 Erbium 的激光器。J-50MB-YAG 可與直徑達 35 mm 的光束一起使用，并且可以在 1064 nm、532 nm、355 nm 和 266 nm 下工作，而無需更換擴散器或自校準傳感器。

EnergyMax-RS J-50MB-YAG-1535 能量傳感器端接在 RS232 電纜中，直接連接到 PC 或工業控制器。必須通過 5VDC 電源（可選 PN 1105557）或通過引腳 1 供電。提供 DB25 模型（PN 1151431）。

大型散熱器（PN 1123432）可用于通過提高平均功率能力來擴展 EnergyMax 傳感器的能量和重復頻率。

主要特點

0.266 至 2.1 μm 光譜范圍

35 mm 直徑有效面積

12 mJ 至 15J 能量范圍

10 pps 重復頻率操作

直接 RS232 接口

ISO 17025 認證

產品規格

電纜類型	RS232 接口
有效面積直徑	50 毫米
探測器涂層	MaxBlack
能量范圍	12 mJ 至 15J
噪聲等效能量	<240 μJ
最大熱釋電重復速率（每秒脈沖數）	50
波長范圍（微米）	0.266 至 2.1
最大平均功率（瓦特）	20
最大脈沖寬度（微秒）	2000
最大能量密度（毫焦耳/平方厘米）	14.0 (at 1064 nm, 10 ns); 2.8 (at 532 nm); 0.75 (at 355 nm); 1.0 (at 266 nm)
擴散	YAG
校準不確定度（%）（k=2）	±2
能量線性度（%）	±3
校準波長（納米）	1064
電纜長度（米）	3
最大光束尺寸（毫米）	35
