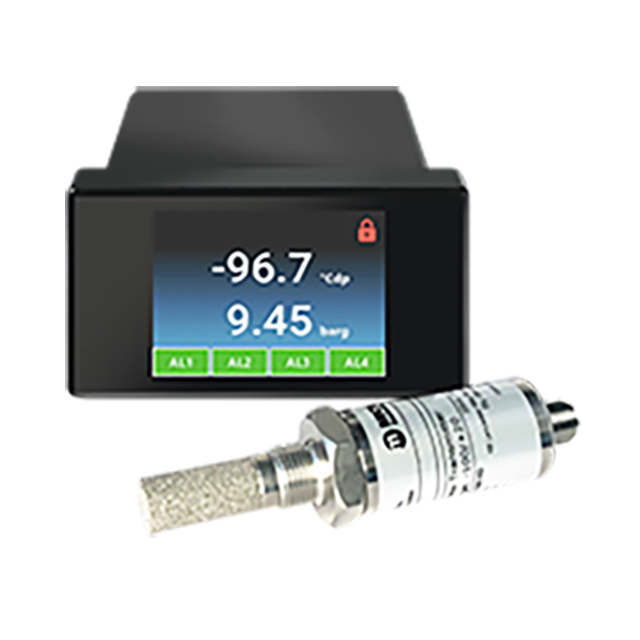

Easidew Advanced Online 露點儀 PST/Michell

更新時間:2025-03-13

瀏覽量:127

品牌：PST/Michell
型號：Easidew Advanced Online
描述：多功能觸摸屏Easidew Advanced Online 露點變送器易于安裝和配置，可測量和顯示露點、水分含量和壓力。提供模擬、數字和4個可編程繼電器報警輸出，帶有前屏幕或軟件app顯示配置。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Easidew Advanced Online 露點儀描述：

產品手冊

帶壓力補償的濕度測量

特點

測量范圍 -110...+20 °C (-166...+68 °F) 露點

露點或水分含量輸出

精度 ±1 °C (±1.8 °F) 露點

壓力指示和補償

觸摸屏重新配置

3 x 4...20 mA 輸出和 4 個繼電器輸出

Modbus RTU 基于RS485 輸出

可選 AC 或 DC 電源

包含取樣套筒和電纜

可追溯的 13 點校準證書

多功能觸摸屏Easidew Advanced Online 露點變送器易于安裝和配置，可測量和顯示露點、水分含量和壓力。提供模擬、數字和4個可編程繼電器報警輸出，帶有前屏幕或軟件app顯示配置。

這是Cermet II 的替代產品

規格

性能參數
量程	-110...+20 °C (-166...+68 °F) dp; -100...+20 °C (-148...+68 °F) dp
精度 *	±1 °C 對于 -60 至 +20 °C dp (±1.8 °F, -76...+68 °F dp) ±2 °C 對于 -100 至 -60 °C dp (±3.6 °F, -148...-76 °F dp)
響應時間	5 分鐘至 T95 (干到濕)
重復性	0.5 °C (0.9 °F) dp
傳感器校準	可追溯至 13 點校準證書
輔助壓力輸入	45 MPa (450 barg/6527 psig) 最大
壓力補償	動態 4 ...20 mA 壓力變送器或固定的可編程值
水分含量刻度	ppm_V, lbs/MMscf, g/m³ 單位自動補償
繼電器報警類型/等級	2 x A 型，2 x C 型 30V DC 5A，符合 Namur，可編程繼電器輸出，用于過程或故障
電氣參數
傳感器輸入信號	Modbus RTU 基于 RS485
在線輸出信號	3 x 4...20 mA 通道; Modbus RTU 基于 RS485; 4個可編程繼電器報警
在線輸出	露點，水分含量，壓力
最大模擬輸出刻度量程	露點: -110至 +20 °C (-166 至 +68 °F); 氣體中水分含量: 0 至 ppm_V
電源電壓	85...265 V AC; 18...30 V DC
電流消耗	AC 電源: 7.5 VA DC 電流: 170 mA @24 V DC
電氣安全	BS/EN61010-1: 2010
工作參數
工作溫度	傳感器: -40...+60 °C (-40...+140 °F); 過程監測器: 0...+50 °C (+32...+122 °F)
補償溫度范圍	傳感器: -20...+50 °C (-4...+122 °F); 過程監測器: 不適用
儲存溫度	傳感器: -40...+60 °C (-40...+140 °F); 過程監測器: 0...+60 °C (+32...+140 °F)
工作壓力	45 MPa (450 barg/6527 psig) 最大
傳感器流速	1...5 Nl/min 安裝在標準的取樣套筒; 0...10 m/sec 直接插入
機械參數
防護等級	傳感器: IP66 符合標準 BS EN 60529:1992+A2:2013; NEMA 4 防護符合標準; NEMA 250–2014 過程監測器: IP54 & NEMA Type 2 & 12K 僅前板
系統材質	傳感器 & 取樣套筒: 316 不銹鋼過程監測器: UL Rated ABS - EpsotechAB AN2 V0
尺寸	傳感器: L=119 x ?27 mm / L=4.69” x ?1.06” (無連接器電纜) 過程監測器: 1/8 DIN 外殼, 90 x 40 x 92 mm / 3.54 x 1.57 x 3.62” (w x h x d) 取樣套筒: 55.2 x 30 mm / 2.17 x 1.18”
過濾器 (保護傳感器)	標準: HDPE <10μm 可選: 316 不銹鋼燒結防護 <80μm
傳感器/取樣套筒過程連接	G1/2” BSP, 3/4” 16 UNF, 5/8” 18 UNF
取樣套筒進氣口/出氣口連接	1/8” NPT
系統重量	傳感器 150 g (5.29 oz); 取樣套筒 250 g (8.82 oz); 過程監測器 280 g (9.88 oz)
傳感器電氣連接	Easidew M12: M12 5 針腳 (A Coded)
傳感器電纜	可選 2, 5, 10 米 (6.5, 16.4, 32.81 英尺) 連接器/電纜
顯示類型	LCD 觸摸屏 320 x 240 像素
注 * 過補償溫度范圍
