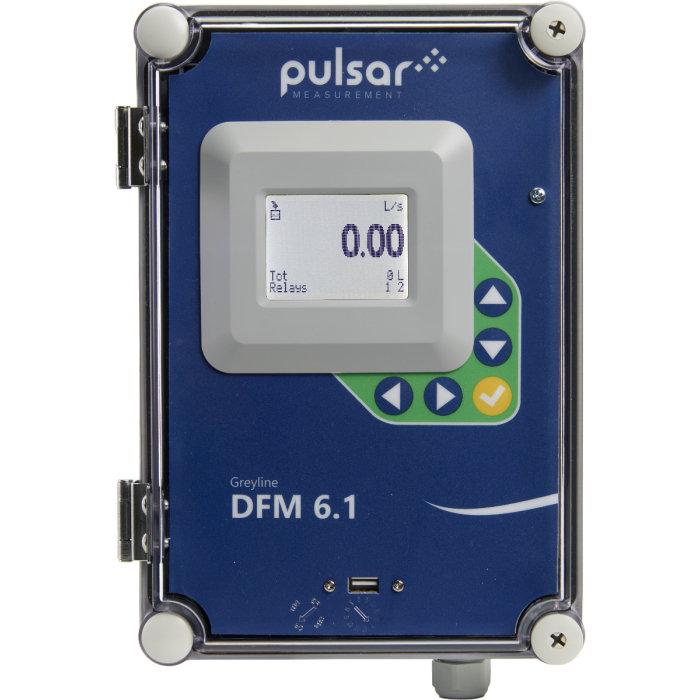

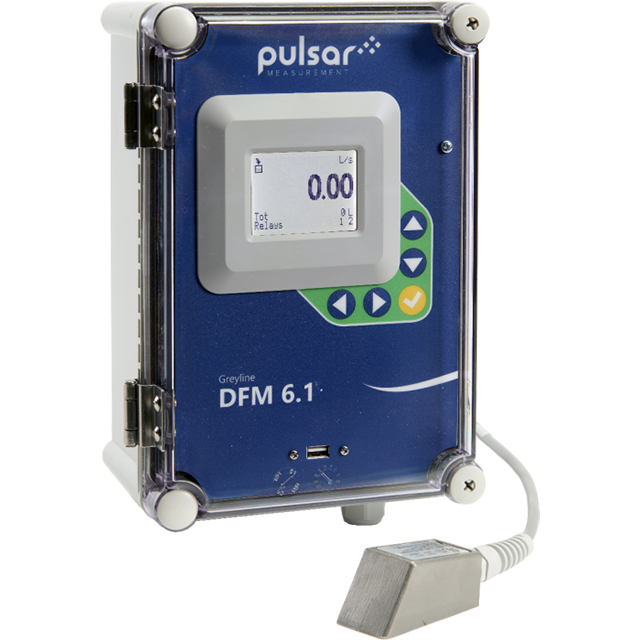

英國Pulsar DFM 6.1多普勒流量計

更新時間:2025-03-13

瀏覽量:184

品牌：英國Pulsar
型號：DFM 6.1
描述：在管道內進行流量測量有時可能很棘手。DFM 6.1 多普勒流量計是一款非接觸式夾持式流量計，可從管道外部提供有效的夾持式管道流量測量。其多普勒技術使其非常適合用作水流量計，特別適用于難處理的液體或含有...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DFM 6.1多普勒流量計描述：

用戶手冊  數據表  選型表

在管道內進行流量測量有時可能很棘手。DFM 6.1 多普勒流量計是一款非接觸式夾持式流量計，可從管道外部提供有效的夾持式管道流量測量。其多普勒技術使其非常適合用作水流量計，特別適用于難處理的液體或含有懸浮固體的液體，如廢水、泥漿、污泥、化學品、粘性液體和磨料。非侵入式多普勒超聲波流量計適合內徑為 12.5 毫米（0.5 英寸）或更大的管道，并夾在管道外部，在不中斷過程的情況下獲得流量測量讀數。

外部傳感器無接觸，無需維護。為了測量速度，聲音信號從懸浮在流體中的移動顆?；驓馀莘瓷涞絺鞲衅鳌Ａ髁渴歉鶕渲玫墓艿纼葟接嬎愕?。安裝簡單，無需關閉流量系統。不與移動流體接觸，也不需要切割或鉆孔。傳感器上沒有結垢或水垢堆積。

DFM 6.1 多普勒流量計上易于使用的 5 鍵配置系統使設置和安裝變得快速、簡單和容易。該裝置具有帶累加器的大型數字流量顯示、隔離式 4-20 mA 輸出、2600 萬點數據記錄器和兩個可編程控制繼電器。

逆流測量

DFM 6.1 多普勒流量計可測量任一方向的流量，并顯示正值或負值。您可以控制累加器減去反向流或僅累加正向流。

使用多普勒管道流量測量設備來控制過程中的流量，保護泵免受無流量或干泵的影響，或用于流量比例使用。您甚至可以用它來測試現有設備，以確保它仍然提供準確的管道流量測量。

特點

增強的性能

易于安裝和配置

非接觸式夾持式超聲波傳感器

適用于各種管道材料和尺寸

大型背光流速顯示屏和累加器

隔離式4-20mA輸出

2 個可編程控制繼電器

可選 Modbus RTU 或 HART 輸出

128 MB 數據記錄器（2600 萬點）

規格

一般規格
規格名稱：	描述：
流量范圍	±0.03 米/秒至 12.2 米/秒（±0.1 英尺/秒至 40 英尺/秒）
管道尺寸	12.7 mm 至 4.5 m（0.5 英寸至 180 英寸）的任何管道內徑
準確性	讀數的 ±2% 或 0.03 米/秒（0.1 英尺/秒），以較大者為準。要求固體或氣泡最小尺寸為 100 微米，最小濃度為 75 ppm。重復性：±0.1%，線性度±0.5%
顯示	白色背光矩陣 - 顯示流速、繼電器狀態、16 位累加器、操作模式和校準菜單
配置	內置 5 鍵鍵盤，可選擇英語、法語或西班牙語
電源輸入	100-240 V AC 50/60 Hz，最大 10 VA 可選：9-32 V DC，最大 10 W
輸出	隔離式 4-20mA（最大負載 1000 歐姆）或 0-5 V DC（現場可選）
控制繼電器	數量 2，額定 5 安培 SPDT，可編程流量報警和/或比例脈沖
數據記錄儀	內置 2600 萬個點記錄器，帶 USB 輸出和 Windows 軟件
外殼加熱器	NEMA4X （IP 66）聚酯，具有透明聚碳酸酯表面
工作溫度（電子元件）	-23 °C 至 60 °C（-10 °F 至 140 °F）
裝運重量	6.3公斤（14磅）

傳感器規格
規格名稱：	描述：
型號 SE4	單頭超聲波，帶 7.6 米（25 英尺）屏蔽電纜和不銹鋼安裝套件，適用于內徑為 12.7 毫米（0.5 英寸）或更大的管道。設計用于承受 10 psi 的意外浸沒。經認證的 I 類 2 區 A、B、C、D 組危險場所的非易燃性
工作溫度	-40 °C 至 150 °C（-40 °F 至 300 °F）
外露材料	316SS系列
危險場所	經認證的非易燃性，適用于 I 類，第 2 類，A、B、C、D 組可選：經認證的本質安全，適用于 I 類，第 1 類，C 組，D組;II類，E、F、G組;III級;包括 4 型可選：經認證，傳感器安裝在 ATEX 中，本質安全。IECEx 0 區，Ex ia IIB T4 Ga，危險場所
