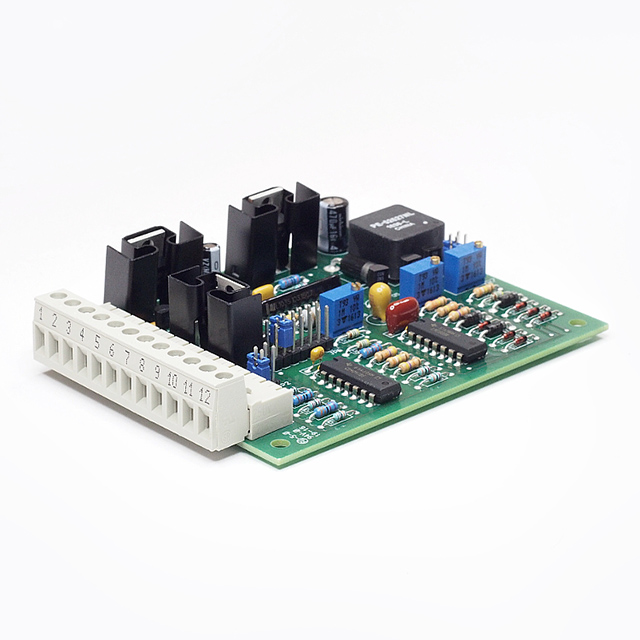

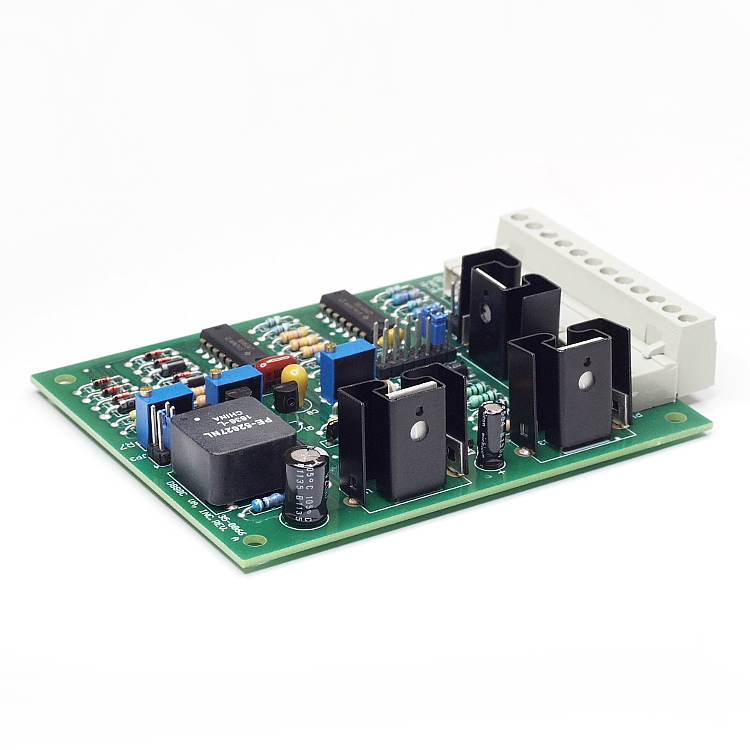

Uniblitz D880C 快門驅動器

更新時間:2025-03-13

瀏覽量:2223

品牌：Uniblitz
型號：D880C
描述：Uniblitz D880C 是一款開放式、單穩態快門驅動器，采用恒流控制，與標準電容式放電類型相比，它已被證明可以延長快門壽命。當與大量 Uniblitz 快門配對時，它非常適合集成到 OEM 應用...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz D880C 快門驅動器描述：

產品手冊 數據表

Uniblitz D880C 是一款開放式、單穩態快門驅動器，采用恒流控制，與標準電容式放電類型相比，它已被證明可以延長快門壽命。當與大量 Uniblitz 快門配對時，它非常適合集成到 OEM 應用程序中（所有兼容的快門設備都需要“E”選項（“用于 VED24 或 D880C”）才能與 D880C 一起正確操作）。

通過可插拔的輸入/輸出螺絲端子連接器與 D880C 進行簡單的外部連接。這使得 D880C 能夠快速連接/斷開，而無需移除連接到接線端子的任何電線。

D880C 的控制要求用戶為觸發輸入提供 TTL （5V）邏輯電平，或在觸發輸入和 +6.75 VDC 之間連接機械或電子開關。

產品規格

重復曝光	曝光之間的最短時間由使用的快門和打開關閉脈沖持續時間決定。
快門驅動	在最大運行速率下，從 DC 到快門的連續可變曝光頻率。
	脈沖電流：1.2A
	保持電流：300mA
常規	尺寸（HWD） 25.4 x 81.2 x 101.0 毫米（1.00 x 3.20 x 4.00 英寸）
	重量 3.00 盎司（0.09 千克）
	電源輸入：+24VDC，1.5A（用戶提供）
	符合 RoHS 標準

快門兼容性

VS	LS	CS	DSS	TS	NS	XRS
VS14 系列¹	LS2 系列¹	CS25 系列¹				XRS6 系列¹
VS25 系列¹	LS3 系列¹	CS35 系列¹				XRS14 系列¹
VS35 系列¹	LS6 系列¹	CS45 系列¹				XRS25 系列^{1, 2}
		CS65 系列¹
		CS90 系列¹

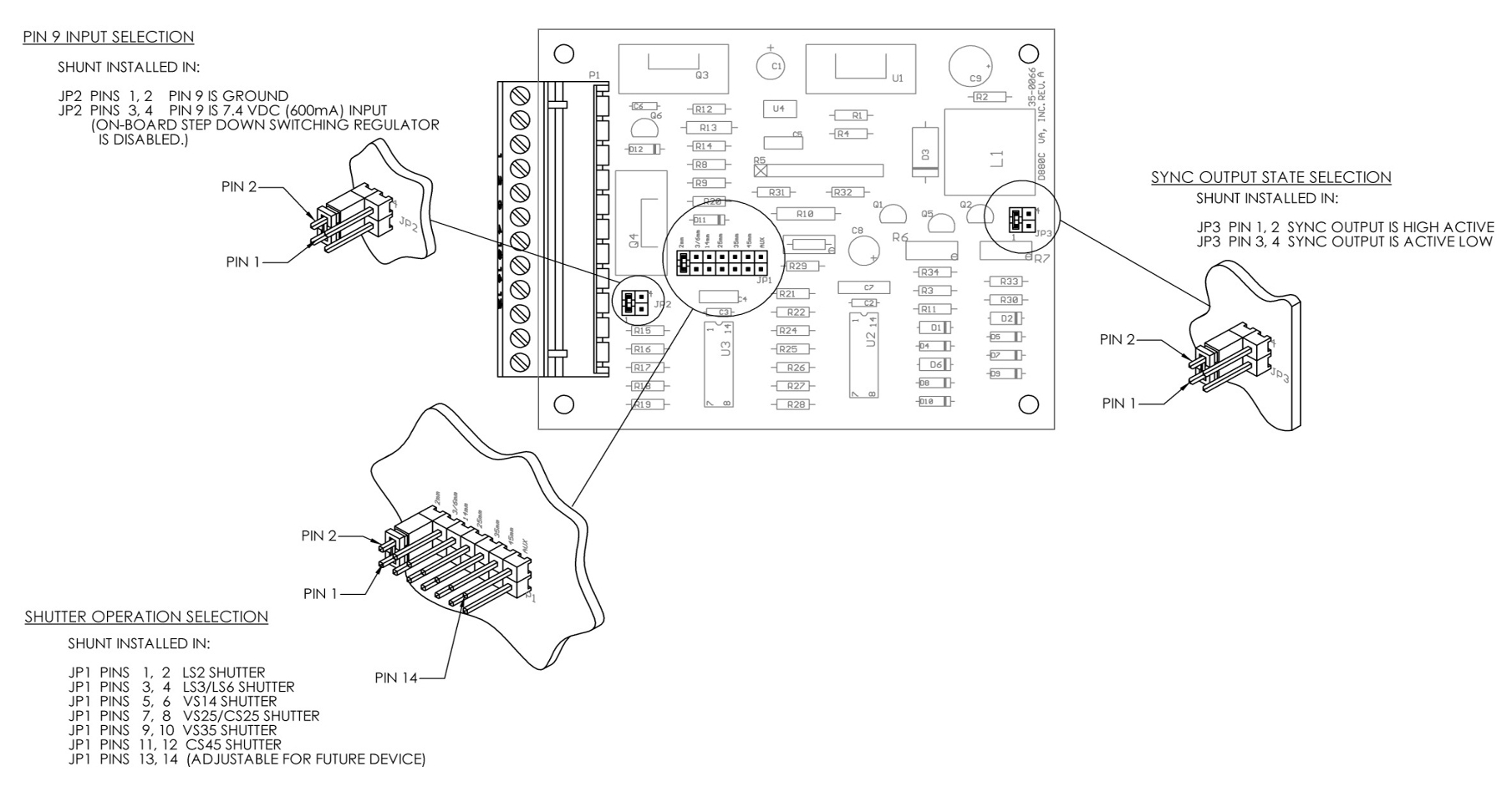

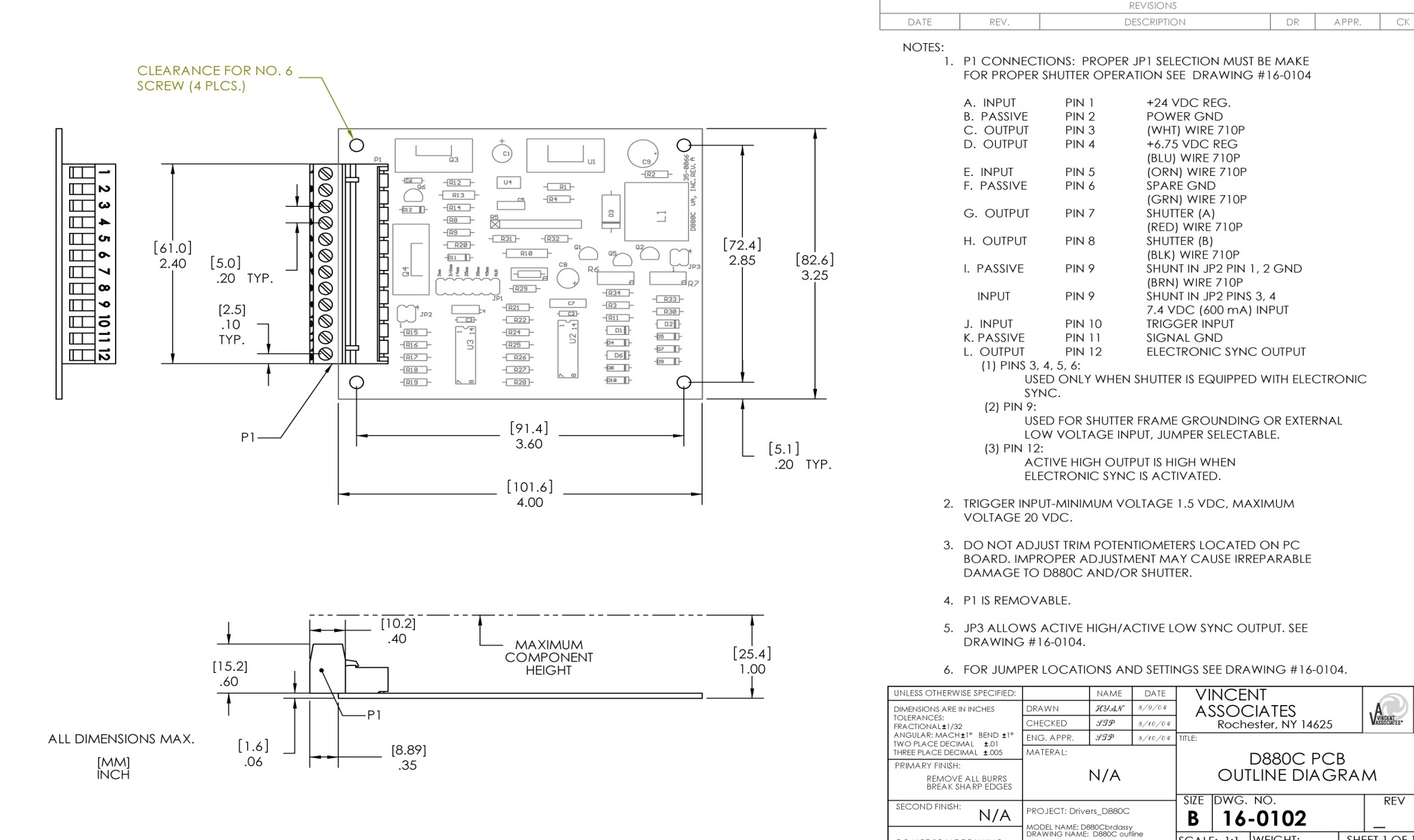

電路板機械布局

P1 連接
引腳 1	輸入	+24 VDC（穩壓）
引腳 2	被動	電源接地
引腳 3	輸出	同步控制;710P 白線
引腳 4	輸出	+6.75 VDC（穩壓）;710P 藍線
引腳 5	輸入	同步控制;710P 的橙色線
引腳 6	被動	同步接地;710P 綠線
引腳 7	輸出	快門（A）;710P紅線
引腳 8	輸出	快門（B）;710P 黑線
引腳 9	被動	JP2 引腳 1,2 分流時接地;710P/輸入的棕色線：JP2 引腳 3,4 分流時為 7.4 VDC （600 mA）
引腳 10	輸入	觸發器輸入
引腳 11	被動	信號接地
引腳 12	輸出	電子同步輸出
