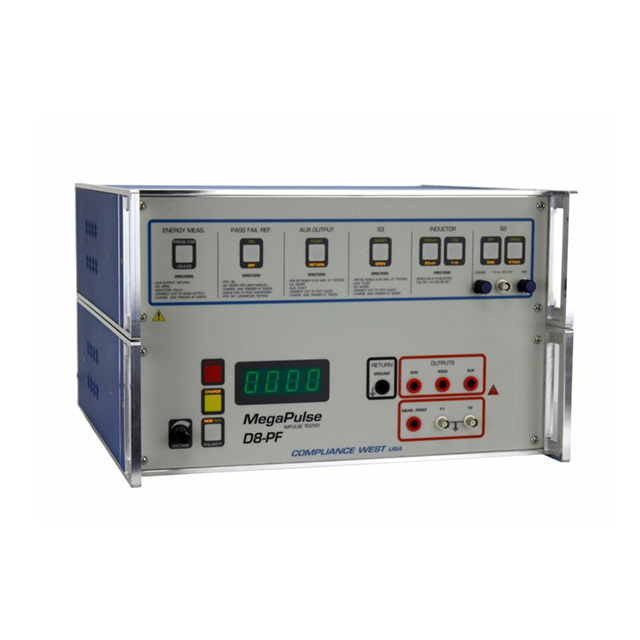

MegaPulse D8-PF 除顫效應測試儀描述：

用戶手冊  數據表

MegaPulse D8-PF醫療浪涌測試儀，是Compliance West行業防Defib測試儀的迭代。它增加了IEC 80601-2-26中顯示的新差模測試，并將我們新的觸摸控制前面板引入MegaPulse D5-PF防纖測試儀。MegaPulse D8-PF 保留了直接能量讀數和完整的測試列表，以滿足以下要求：

IEC 80601-2-26:2019/COR1:2021 圖 201.101防除顫應用部件（S/N 435193 及更高版本）。

IEC 60601-1:2005（第 3 期）圖 9 和 10 防除顫差模和共模測試（舊版本中為 IEC 60601-1 圖 50）。

IEC 60601-1:2006 圖 11 節能測試。

IEC 60601-2-4：2010 圖 201.110 過載測試（可選）。

IEC 60601-2-34 第 2 期（可選）。

IEC 60601-2-34 第 3 期（包含在內）。

IEC 60601-2-49。

EC-13。

EC-53。

IEC 60601-2-25:2011。

IEC 60601-2-27:2011。

這是一款 IEC 60601 和 IEC 80601 防除顫測試儀。對于能量減少測試，每個脈沖后立即顯示 100Ω 電阻消耗的焦耳數。MegaPulse D8-PF 測試針對除顫（共模、差模）和能量降低測試 (EC-13) 影響的保護，如上述標準中所述。MegaPulse D8-PF 根據 IEC 60601-1 輸出 360J 防除顫測試脈沖，用于節能測試。它還可以用作除顫器引線測試儀。

特征

更新了帶有數字開關的前面板。

前面板上的數字輸出電壓旋鈕。

集成高壓保持電路。

綜合能源測量。

按下按鈕即可顯示最后一個脈沖的焦耳讀數。

集成Y1-Y2測量電路。

內置通過/失敗參考電路。

當電路開路時，外部互鎖會禁用高壓輸出并導致測試失敗。

長壽命電容器，額定脈沖數為 250 萬次。

USB TestMinder，計算機控制。

通過 USB 自動觸發。

前面板指示內部高壓和極性。

前面板上的極性按鈕選擇器。

前面板開關和各種測試設置的說明。

微控制器技術。

包括引線、手冊和校準證書。

一年校準周期。

規格

測試電路
充電電壓：	5100V ±1%。
主電容：	32uF±5%。
電感：	500uH 和 25mH ±5%。
主電阻（R1）：	100Ω±1%無感。
輸出阻抗：	50Ω 和 400Ω ±1% 無感。可選 10Ω。
電壓控制：	通過轉動前面板上的旋鈕或通過 USB 手動控制。
極性控制：	正極和負極。可通過 USB 進行交替控制。
電壓顯示：	4 位 LED 顯示。
電壓表分辨率：	5V。
電壓表精度：	±1%。
占空比：	脈沖之間間隔 20 秒，±1% 100Ω 電阻組，最多 70 個脈沖。脈沖之間 12 秒，+1% <-5% 100Ω 電阻組，連續工作
能量測量
僅在以下情況下工作：	選擇 25mH 電感器（根據能量縮減測試）。
顯示分辨率：	1 焦耳。
重復性：	脈沖之間±2焦耳。
讀數：	僅限 3000V 至 5100V。
電氣
線路電壓：	120V AC，50/60Hz。 230V AC ±10%，50 Hz ±1 Hz（歐盟 CE）。
安全
后面板上的安全聯鎖 2 針接線端子；操作短路。
輸出 – 前置
50Ω、400Ω、AUX、MEAS。要點：高壓絕緣剛性 4mm 插座 - 紅色。返回：高壓絕緣剛性 4mm 插座 - 黑色。 Y1、Y2、正弦波：BNC。
輸出 – 后部
能量測量：	高壓絕緣剛性 4mm 插座 – 紅色。
接地：	高壓絕緣剛性 4mm 插座 - 黑色。
測試者：	DB9女性。
入口模塊：	帶有保險絲和電源開關組合的入口模塊。
