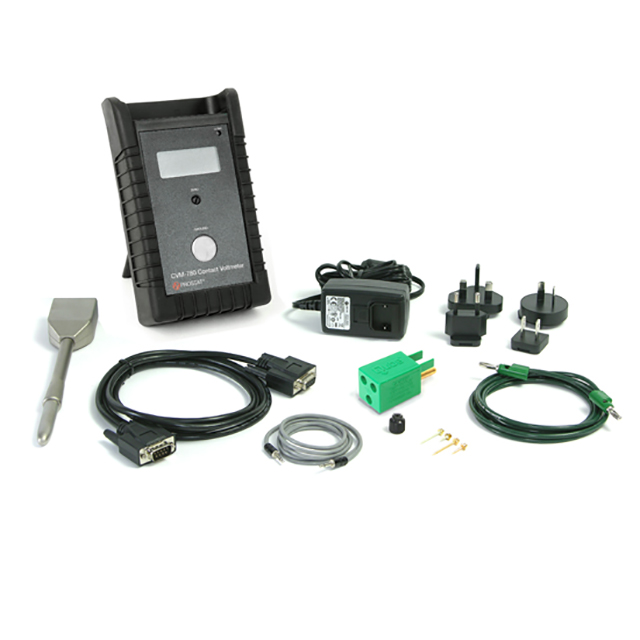

美國Prostat CVM-780 接觸式電壓表描述：

產品手冊 數據表

Prostat CVM-780是一款便攜式高阻抗電壓表，帶有主動探針系統，用于定位和測量導體和其他材料上的靜電電位。它的預期目的是確定關鍵導體上的電壓，如電子工業、制造和測試環境中的器件和組件。也是一臺高阻抗輸入，低容抗輸入的數字測量?jī)x，真實測量靜電電壓，有體積小，攜帶方便和電池供電的特點。

靜電電壓表

CVM-780 接觸式電壓表?將數字電壓表的易用性與靜電電壓表的高輸入阻抗和低輸入電容結合在一個小型、便攜的電池供電包裝中。作為靜電電壓表，而不是場表意味著它可以讀取實際電壓，而不會將其與靜電場強混淆，后者完全不同。

ESD 分析工具

CVM-780 接觸式電壓表由可充電鎳氫電池供電，是 ESD 從業者的 ESD 分析工具。它測量制造過程中導體上的電壓，這些導體可能會與 ESD 敏感器件接觸，從而導致機器模型 （MM） ESD 事件。它可以輕松測量導致電荷器件模型 （CDM） 和充電板 （CBE） ESD 事件的器件和子組件上的電壓。

獨特的探頭設計

CVM-780 接觸式電壓表采用獨特的有源探頭設計，該設計受到全面保護和屏蔽，以最大限度地減少環境干擾。它配有兩個設計的陶瓷尖端和兩個電鍍金屬尖端。陶瓷探針用于測量 ESDS 器件和子組件上的電壓，其中放電和傳輸?shù)?EMI 和 RFI 的產生是主要問題。

正確測量的準確提示

每當兩個金屬部件接觸時，都可能發生產生EMI和RFI的ESD事件。CVM-780的陶瓷尖端可防止電弧放電造成破壞性的傳輸能量和設備干擾。金屬尖端用于在靜電敏感環境中測量機床、生產輔助工具、椅子、推車和其他物體。陶瓷尖端非常堅固但易碎，僅用于ESDS器件，而鍍金屬尖端非常堅固，用于測量非ESD敏感的工具和設備，并進行常規審計測量。

便攜、易用、準確

CVM-780設計用于一般審計以及詳細的制造過程分析，以定位ESD問題及其原因。使用它來測量靜電敏感制造過程中的所有關鍵點。到目前為止，揭示此類ESD事件的可能性一直是不可能的。CVM-780是嚴肅的ESD控制團隊的必備品。人們可以在制造過程中的幾乎任何點測量靜電電壓，而無需放電、RFI或設備損壞。

符合ANSI/ESD S20.20對隔離導體的要求

CVM-780是一種高阻抗接觸電壓表，在測量ESD保護區（EPA）中存在的隔離導體時，符合ANSI/ESD S20.20的要求。CVM-780能夠測量高達525伏的電壓，其范圍足以滿足EPA中隔離導體上低于35伏的要求。

特性

高阻抗手持式靜電接觸式電壓表

輕松測量導體上的電壓，精確定位

測量任何導體上的實際電位

包括 2 個陶瓷尖端，以防止放電

范圍為 0 至 ±525 伏，精度為 <±1%

由可充電鎳氫電池供電

易于閱讀的大尺寸 LCD 顯示屏

符合 ANSI/ESD S20.20 的要求

包括可追溯至 NIST 的校準證書

典型應用

ESD 敏感器件

半導體

組件

組裝設備

自動測試夾具

工具

底盤

移動設備

耗散材料

技術規格

測量誤差
