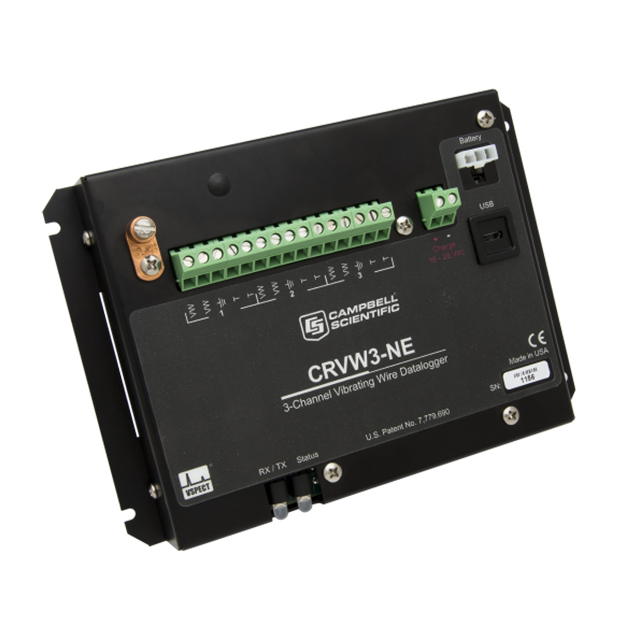

CRVW3-NE 無外殼的三通道振弦數據記錄器美國Campbell

更新時間:2025-03-13

瀏覽量:140

品牌：美國Campbell
型號：CRVW3-NE
描述：CRVW3-NE是一個三通道振弦式數據記錄器。它被設計成一個獨立的數據記錄器，或者您可以將其用作大型數據采集系統中的可靠組件。CRVW3-NE具有多種通信選項和電源調節器，可輕松連接太陽能電池板和電池...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CRVW3-NE 無外殼的三通道振弦數據記錄器描述：

數據表

CRVW3-NE是一個三通道振弦式數據記錄器。它被設計成一個獨立的數據記錄器，或者您可以將其用作大型數據采集系統中的可靠組件。CRVW3-NE具有多種通信選項和電源調節器，可輕松連接太陽能電池板和電池。

CRVW3-NE和CRVW3是共享相同電子元件的類似產品。它們之間的主要區別在于，CRVW3-NE允許您選擇外殼和電池，而CRVW3將環保外殼和電池作為一個完整的系統。

技術說明

CRVW3-NE采用振弦頻譜分析技術（VSPECT?)以便為振動線傳感器提供可能的測量。VSPECT?觀察輸入的傳感器信號，執行傅立葉變換和頻譜分析（將時間序列轉換為頻譜中的單個正弦分量），并通過識別可接受范圍內的強信號來確定傳感器頻率，同時濾除環境和電噪聲。

CRVW3-NE提供以下數據：諧振傳感器頻率、用于溫度計算的熱敏電阻電阻和診斷值，以幫助確定頻率測量的有效性。

優勢與特點

讀取并存儲一到三個振弦傳感器的數據

包括用于太陽能電池板連接的充電調節器

簡單的配置界面

與許多現有的Campbell Scientific數據采集網絡兼容

PakBus路由器/無線電功能

用戶可選的電池和外殼選項

CRVW3-NE 無外殼的三通道振弦數據記錄器規格：

工作溫度范圍	-40° 至 +70°C 無冷凝環境
處理器	ST ARM CORTEX-M4（32 位，帶硬件 FPU，運行頻率為 144 MHz）
數據存儲	16 MB 串行閃存，最多 420,000 條記錄（單通道），最多 160,000 條記錄（3 通道）
實時時鐘精度	±每年 3 分鐘
測量間隔范圍	1 秒到 1 天
USB Micro B	直接連接到 PC（為配置和數據收集供電），2.0 全速，12 Mbps
配置	軟件可配置，無需編程
合規	RoHS指令
保證	一年內針對材料和工藝缺陷
靜態振弦測量	支持
安裝	安裝孔便于安裝和安裝在 Campbell Scientific 外殼
尺寸	18.4 x 12.7 x 4.5 厘米（7.25 x 5.0 x 1.75 英寸）
重量	0.36 千克（0.8 磅）
權力
充電端子	16 至 28 Vdc（來自太陽能電池板或直流電源轉換器）。典型應用使用 10 至 20 W 面板。
電池端子	密封、可充電、鉛酸電池。典型應用使用 7、12 和 24 Ah 可充電電池。
電流消耗	1 mA （無無線電，基本操作） ~37.5 mA/s（每次測量通道時）
測量
通道數	3 次振弦（VW）和 3 次熱敏電阻/RTD（溫度）測量
測量速度	每個傳感器 1 秒（VW 和溫度）
測量 - 振弦
測量激勵選項	2 V （±1 V）、5 V （±2.5 V）、12 V （±6 V）
測量（頻率）分辨率	0.001 Hz RMS（-40° 至 +70°C）
時間序列基本分辨率	24 位 ADC
測量精度	讀數的±0.005%（-40° 至 +70°C）
測量方法	VSPECT（光譜分析），包括診斷數據
測量 - 溫度（Resistanh3>
-注意-	熱敏電阻或RTD電阻可以按制造商的溫度（攝氏度）進行調整規格。由此產生的溫度可用作傳感器的校正系數輸出。
測量方法	半橋比例式 24 位 ADC，內置完成電阻 4.99 kΩ 0.1%
熱敏電阻精度	0.020 Ω RMS @ 3000 Ω （~0.00015 °C RMS 適用于大多數振弦熱敏電阻）
準確性	讀數的±0.15%（-40°至+70°C）
-RF407 選件
內部無線電說明	5 至 250 mW，用戶可選;902 至 928 MHz 免許可頻段，跳頻擴頻收音機
無線電中繼器	具有 -RF407 選項的設備可以設置為無線電中繼器。
使用位置	美國、加拿大
合規信息	MCQ-XB900HP（美國 FCC 第 15.247 部分） 846A-XB900HP（加拿大工業部（[IC]） RCPDIXB15-0672-A2（墨西哥IF）
-RF412 選件
內部無線電說明	5 至 250 mW，用戶可選;915 至 928 MHz 免許可頻段，跳頻擴頻收音機
無線電中繼器	具有 -RF412 選項的設備可以設置為無線電中繼器。
使用位置	澳大利亞
合規信息	ACMA RCM MCQ-XB900HP（美國 FCC 第 15.247 部分） 1846A-XB900HP（加拿大工業部 [IC]）
-RF422 選件
內部無線電說明	2 至 25 mW，用戶可選;863 至 870 MHz 免許可頻段，跳頻擴頻收音機
使用位置	歐洲和亞洲部分地區（ETSI）
歐盟符合性	查看歐盟聲明網頁“文檔”部分中的符合性。
-RF427 選件
內部無線電說明	5 至 250 mW，用戶可選;905/920 MHz 免許可頻段、跳頻擴頻無線電
無線電中繼器	具有 -RF427 選項的設備可以設置為無線電中繼器。
使用位置	巴西
合規信息	08335-17-10644 巴西（第506號決議中的ANATEL標準）
-RF452 選件
內部無線電說明	10 至 1,000 mW，用戶可選;902 至 928 MHz 免許可頻段，跳頻擴頻收音機
無線電中繼器	具有 -RF452 選項的設備可以設置為無線電中繼器。
使用位置	美國、加拿大、澳大利亞
合規信息	KNYAMM0921TT（美國 FCC ID） 2329B-AMM0921TT（加拿大 [IC]）
