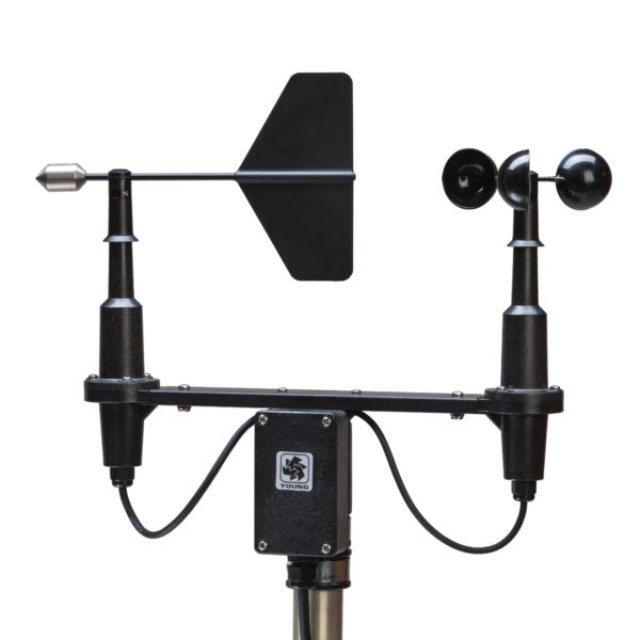

美國R.M.Young 03002/03002V/03002L 風哨風速計和風向標

更新時間:2025-03-13

瀏覽量:133

品牌：R.M.Young
型號：03002
描述：03002型風哨風速計和風向標是專業的質量傳感器，適用于廣泛的風力測量應用。這些經濟價格的傳感器提供了良好的靈敏度，耐腐蝕性，非常小的部件計算，易于維護。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

03002 風哨風速計和風向標描述：

用戶手冊

YOUNG 03002型風哨測量水平風速和方向。三個輕量級的半球形杯，用于測量風速，在旋轉時產生一個交流正弦波信號。風向是由一個連接在內部外殼內的精密電位器上的葉片決定的。UV穩定塑料與不銹鋼和陽極氧化鋁部分用于傳感器的構造。風速儀和葉片均采用精密不銹鋼球軸承。傳感器安裝在標準的1英寸IPS管道上。端子在傳感器底座的接線盒中通過小鉗式連接器(不需要特殊連接器)。

風哨還提供0-1 VDC 輸出，型號03002V，或4-20mA 輸出，型號03002L (兩種型號的規模為0-50米/秒和0-360 °)。03002L 被推薦用于高噪音地區或長電纜的安裝，通常是300米(1000英尺)或更長，達數公里。

僅為風速，YOUNG型號03102風哨風速儀，03102V風哨風速儀(0-1 VDC = 0-50米/秒)，和03102L風哨風速儀(4-20毫安= 0-50米/秒)可單獨使用。

03002 風哨風速計和風向標規格：

范圍：	0-50 m/s (112 mph) 方位角：360° 機械，352° 電氣（8° 開放）
準確性：	風速：±0.5 m/s (1.1 mph) 風向：±5°
臨界點：	風速計：1.1 m/s (2.5 mph) 風向標：10° 時為 1.3 m/s (2.9 mph)
動態響應：	杯輪距離常數（63% 恢復）2.3 m（7.5 英尺）葉片延遲距離（50% 恢復）0.5 m（1.6 英尺）阻尼比：0.2
信號輸出：	風速：磁感應交流電壓，每轉 1 個脈沖。1800 rpm (30 Hz) = 22.8 m/s (51.0 mph) 風向：來自導電塑料電位器的直流電壓 – 電阻 10K Ω，線性度 1%，預期壽命：5000 萬轉。
電力需求：	電位器激勵：最大 15 VDC
工作溫度：	-50 至 50°C
尺寸：	總高度：32 厘米（12.6 英寸）橫臂長度：儀器中心之間 28 厘米（11.0 英寸）葉片長度：22 厘米（8.7 英寸）杯形輪直徑：12 厘米（4.7 英寸）橫臂安裝：34 毫米（ 1.34 in) 直徑（標準 1 英寸管道）
質量（03002）：	0.6 千克（1.3 磅）
裝運重量(03002)：	1.2 千克（2.6 磅）
型號 03002V：	信號輸出：0-1.00 VDC 全量程電源要求：8-24 VDC (5mA @ 12 VDC)
型號 03002L：	信號輸出：4-20 mA 全量程電源要求：8-30 VDC（最大 40 mA）標稱值，根據 ASTM 標準程序確定。
說明書：	03002L 03002V
